6.5.2.1 Verificare la resistenza di isola-
mento dell'avvolgimento motore
6.5.2.2 Verificare la resistenza delle son-
de di temperatura
6.5.2.3 Verificare la resistenza dell'elet-
trodo esterno per il monitoraggio
della camera di tenuta
6.5.3 Allacciamento motore a corrente
alternata
PE N L
C
r
M 1~

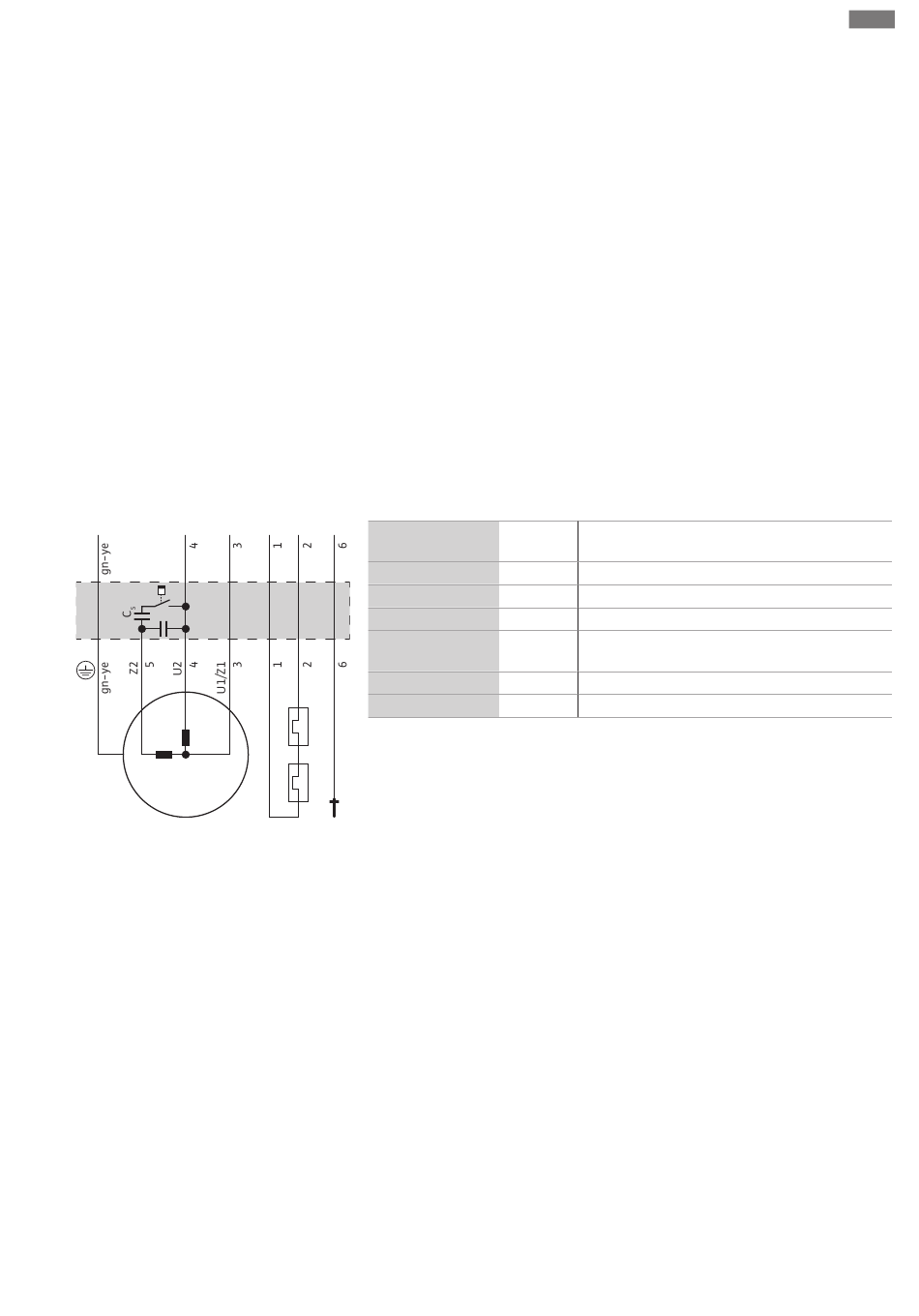

Fig. 7: Schema degli allacciamenti motore a
corrente alternata
6.5.4 Collegamento motore trifase
Istruzioni di montaggio, uso e manutenzione Wilo-Rexa CUT GE
Installazione e collegamenti elettrici
La resistenza di isolamento può essere misurata con un misuratore di isolamento (ten-
sione continua di misurazione = 1000 V). Rispettare i seguenti valori:
▪ Alla prima messa in servizio: la resistenza di isolamento non deve essere inferiore a
20 MΩ.
▪ Nel corso di misurazioni ulteriori: il valore deve essere superiore a 2 MΩ.
Misurare la resistenza della sonda di temperatura con un ohmmetro. Rispettare i se-
guenti valori di misurazione:
▪ Sensore bimetallo: Valore misurato = 0 Ohm (passaggio).
▪ Sensore PTC (semiconduttore): Valore misurato dipenda dal numero di sensori installati.
Una sensore PTC ha una resistenza a freddo compresa tra 20 e 100 Ohm.
– Con tre sensori di serie il valore misurato è tra 60 e 300 Ohm.
– Con quattro sensori di serie il valore misurato è tra 80 e 400 Ohm.
Misurare la resistenza dell'elettrodo con un ohmmetro. Il valore misurato deve avvici-
narsi all'infinito. Per i valori ≤ 30 kOhm vi è acqua nell'olio, cambiare l'olio!
La versione a corrente alternata è con estremità cavo libere. Il collegamento alla rete
elettrica avviene mediante collegamento della linea di alimentazione nell'apparecchio di
comando. Far eseguire il collegamento elettrico sempre da un elettricista esperto!
AVVISO! I singoli fili sono denominati secondo lo schema degli allacciamenti. Non ta-
gliare i fili! Non ci sono altre correlazioni tra la denominazione del filo e lo schema
degli allacciamenti.
20 21 DK
Filo
1; 2
3
4
5
6
Verde/giallo (gn-ye) PE
La versione trifase è dotata di terminali cavo liberi. Il collegamento alla rete elettrica av-
viene mediante collegamento della linea di alimentazione nell'apparecchio di comando.
Far eseguire il collegamento elettrico sempre da un elettricista esperto!
Il corretto senso di rotazione presuppone un campo magnetico destrorso.
AVVISO! I singoli fili sono denominati secondo lo schema degli allacciamenti. Non ta-
gliare i fili! Non ci sono altre correlazioni tra la denominazione del filo e lo schema
degli allacciamenti.
Denomina- Morsetto
zione
20; 21 Supervisione avvolgimento motore
U1/Z1 L
U2 N
Z2 Collegamento condensatore di avviamento e di
esercizio
DK Supervisione vano motore
Terra
