6.5.2
Radovi održavanja
6.5.2.1
Provjera otpora izolacije namota
motora
6.5.2.2
Provjera otpora osjetnika
temperature
6.5.2.3
Provjera otpora vanjske elektrode
za nadzor brtvenog prostora
6.5.3
Priključak motora na jednofaznu
struju
PE
N
L
C
r
M 1~

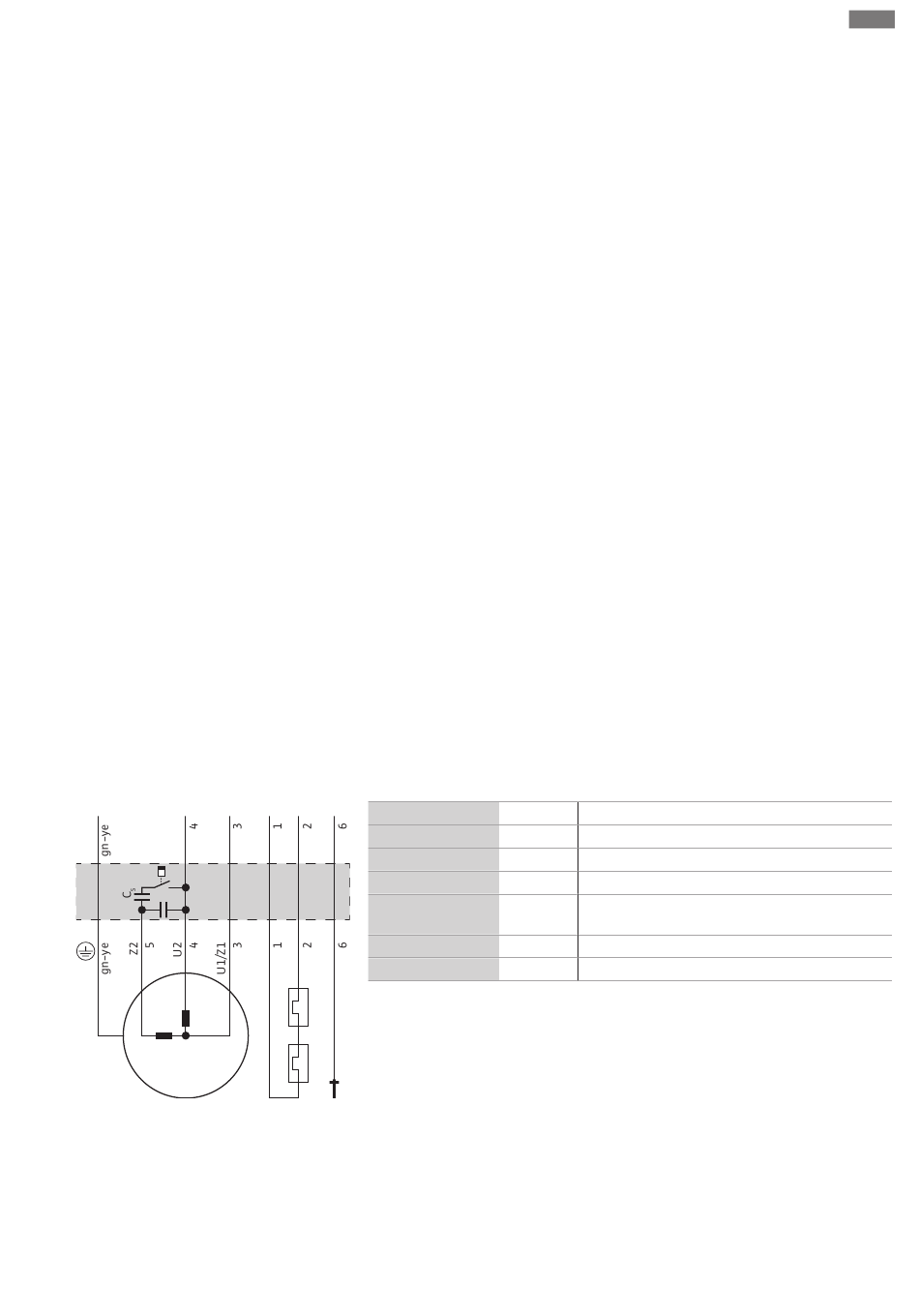

Fig. 7: Plan priključivanja motora na jednofaznu
struju
6.5.4
Priključak trofaznog motora
Upute za ugradnju i uporabu Wilo-Rexa CUT GE
Instalacija i električni priključak
Zaštitna nadstrujna sklopka (RCD)
Pridržavajte se propisa lokalne tvrtke za opskrbu energijom! Preporučuje se uporaba
zaštitne nadstrujne sklopke.
Ako ljudi mogu doći u dodir s proizvodom i vodljivim tekućinama, osigurajte priključak
zaštitnom nadstrujnom sklopkom (RCD).
Prije ugradnje treba provesti sljedeće radove održavanja:
▪ Provjerite otpor izolacije namota motora.
▪ Provjerite otpor osjetnika temperature.
▪ Provjerite otpor štapne elektrode (opcija).
Ako izmjerene vrijednosti odstupaju od zadanih:
▪ Vlaga je prodrla u motor ili vod za dovod struje.
▪ Nadzorna naprava je neispravna.
U slučaju pogreške obratite se korisničkoj službi.
Ispitivačem izolacije izmjerite otpor izolacije (istosmjerni napon mjerenja = 1000 V).
Treba se pridržavati sljedećih vrijednosti:
▪ Prilikom prvog puštanja u pogon: otpor izolacije ne smije biti manji od 20 MΩ.
▪ Kod daljnjih mjerenja: vrijednost mora biti veća od 2 MΩ.
Otpor osjetnika temperature treba provjeriti ommetrom. Potrebno je pridržavati se
sljedećih mjernih vrijednosti:
▪ Bimetalni osjetnici:: Mjerna vrijednost = 0 oma (prolaz).
▪ PTC osjetnik (termistor): Mjerna vrijednost ovisi o broju ugrađenih osjetnika. PTC
osjetnik ima hladan otpor između 20 i 100 oma.
– Kod tri osjetnika u seriji mjerna vjernost nalazi se između 60 i 300 oma.
– Kod četiri osjetnika u seriji mjerna vjernost nalazi se između 80 i 400 oma.
Otpor elektrode treba provjeriti ommetrom. Izmjerena vrijednost treba ići prema
„beskonačnom". Kod vrijednosti ≤ 30 kilooma znači da u ulju ima vode, treba promijeniti
ulje!
Jednofazna izvedba opremljena je slobodnim krajevima kabela. Priključivanje na strujnu
mrežu odvija se spajanjem voda za dovod struje u uključnom uređaju. Električni
priključak uvijek mora ugrađivati električar!
UPUTA! Pojedinačne su kabelske žile označene u skladu s priključnom shemom.
Kabelske žile ne smiju se odrezati! Nema daljnjeg uparivanja oznaka kabelskih žila i
priključne sheme.
20
21
DK
Žila
1, 2
3
4
5
6
Zelena/žuta (gn-ye) PE
Trofazna izvedba opremljena je slobodnim krajem kabela. Priključivanje na strujnu
mrežu odvija se spajanjem voda za dovod struje u uključnom uređaju. Električni
priključak uvijek mora ugrađivati električar!
Za ispravan smjer vrtnje treba postojati desno okretno polje.
Naziv
Stezaljka
20, 21
Nadzor namotaja motora
U1/Z1
L
U2
N
Z2
Priključak za kondenzator za pokretanje i radni
kondenzator
DK
Nadzor motornog prostora
Uzemljenje
