9.6.1
Вказівка щодо застосування
різьбових фіксаторів
9.6.2
Ремонтні роботи, які можуть
проводитися
9.6.3
Налаштування різального
механізму
2
1
4

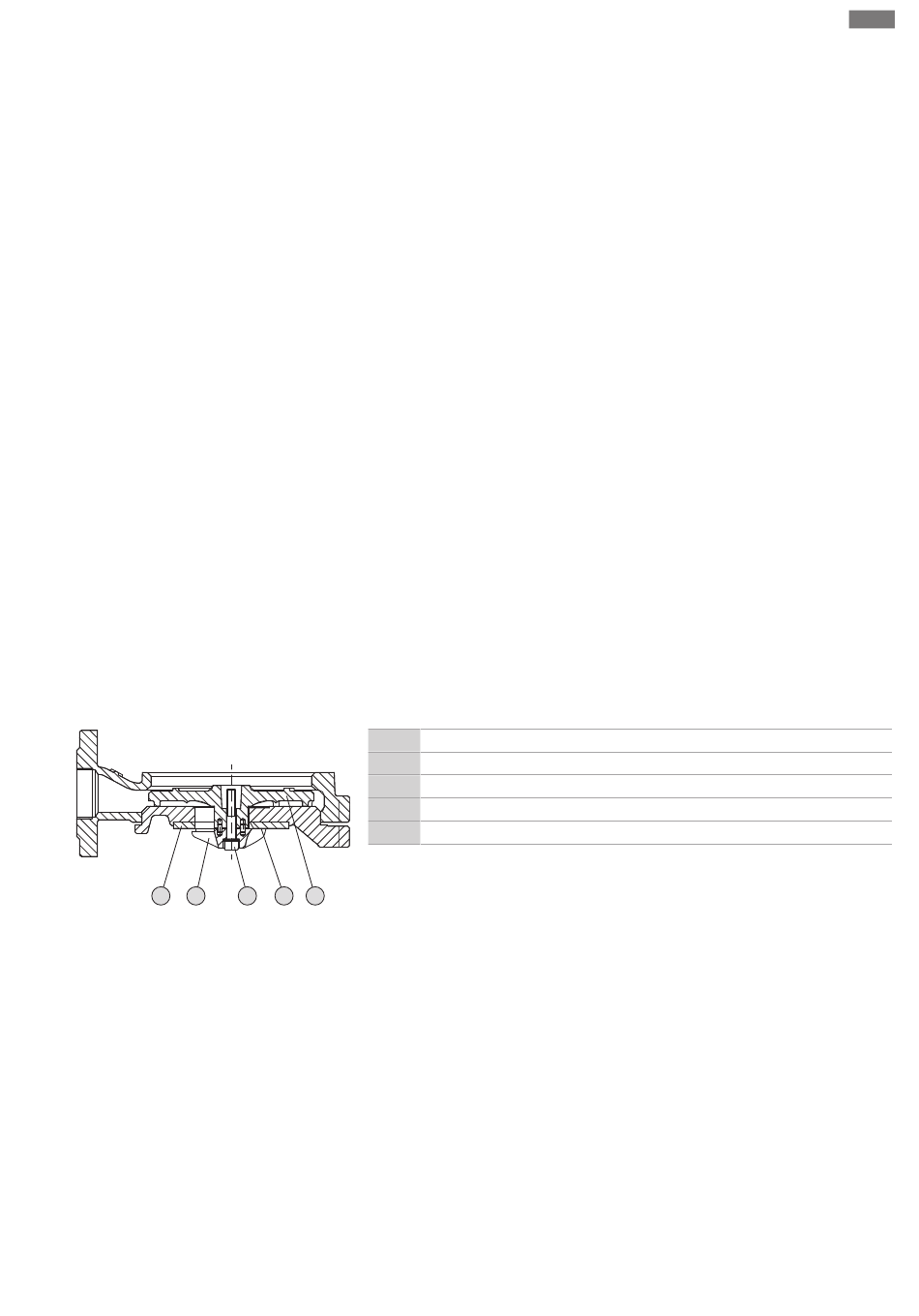

Fig. 11: Налаштування різального зазору
Iнструкція з монтажу та експлуатації Wilo-Rexa CUT GE
Поточний ремонт
Гвинти можуть мати фіксацію проти відгвинчування. Фіксація різьбових з'єднань
заводом-виробником здійснюється двома різними способами:
▪ фіксація різьбових з'єднань за допомогою рідких засобів;
▪ механічна фіксація різьбових з'єднань.
Фіксацію різьбових з'єднань необхідно завжди поновлювати!
Фіксація за допомогою рідких засобів
У разі фіксації за допомогою рідких засобів застосовуються різьбові фіксатори
середньої міцності (наприклад, Loctite 243). Таку фіксацію можна ослабити із
застосуванням сили. Якщо стопорний елемент не послабляється, то з'єднання
необхідно нагріти приблизно до 300 °C (572 °F). Після демонтажу ретельно
очистити деталі.
Механічна фіксація
Механічний різьбовий фіксатор складається з двох клинових стопорних шайб
типу Nord-Lock. При цьому фіксація різьбового з'єднання здійснюється за рахунок
зусилля затискання. Різьбовий фіксатор Nord-Lock може використовуватися
тільки з гвинтами класу міцності 10.9, які мають покриття Geomet. Не
дозволяється використовувати для гвинтів із нержавіючої сталі!
▪ Налаштування зазору для різання.
Зазор між різальною пластиною та ножем становить близько 0,1...0,2 мм (0,004...
0,008 дюйма). У цьому випадку різальний зазор визначають компенсуючі шайби
між ножем і робочим колесом. Якщо зазор занадто великий, різальна здатність
механізму зменшується, частіше виникають закупорювання. У такому випадку
зазор потрібно додатково відрегулювати.
Необхідні інструменти
▪ Гайковий ключ з обмеженням крутного моменту, із внутрішнім шестикутником,
розмір 5
▪ Торцевий ключ із внутрішнім шестикутником, розмір 5
▪ Відповідні допоміжні засоби для стопоріння обертаного ножа
Послідовність дій
1
Ніж
2
Різальна пластина
3
Компенсуючі шайби
4
Гвинти кріплення
5
Робоче колесо
‡
Засоби захисту одягнені.
‡
Насос очищено й, за необхідності, продезінфіковано.
5
3
‡
Необхідні інструменти готові.
1. Застопорити ніж за допомогою відповідного засобу.
2. Викрутити гвинти кріплення ножа. ПОПЕРЕДЖЕННЯ! Небезпека отримання
порізів! Ніж має гострі краї. Надівайте відповідні захисні рукавиці.
3. Зняти ніж.
4. Шляхом зняття або заміни компенсуючих шайб виставити зазор 0,1...0,2 мм
(0,004...0,008 дюйма). Увага: ВКАЗІВКА! Ніж не повинен торкатися різальної
пластини.
5. Знову встановити ніж.
6. Вкрутити гвинти кріплення. Макс. крутний момент: 37 Н м (27 ft·lb)
7. Виміряти зазор і за необхідності повторити наведені вище кроки.
uk
1095
