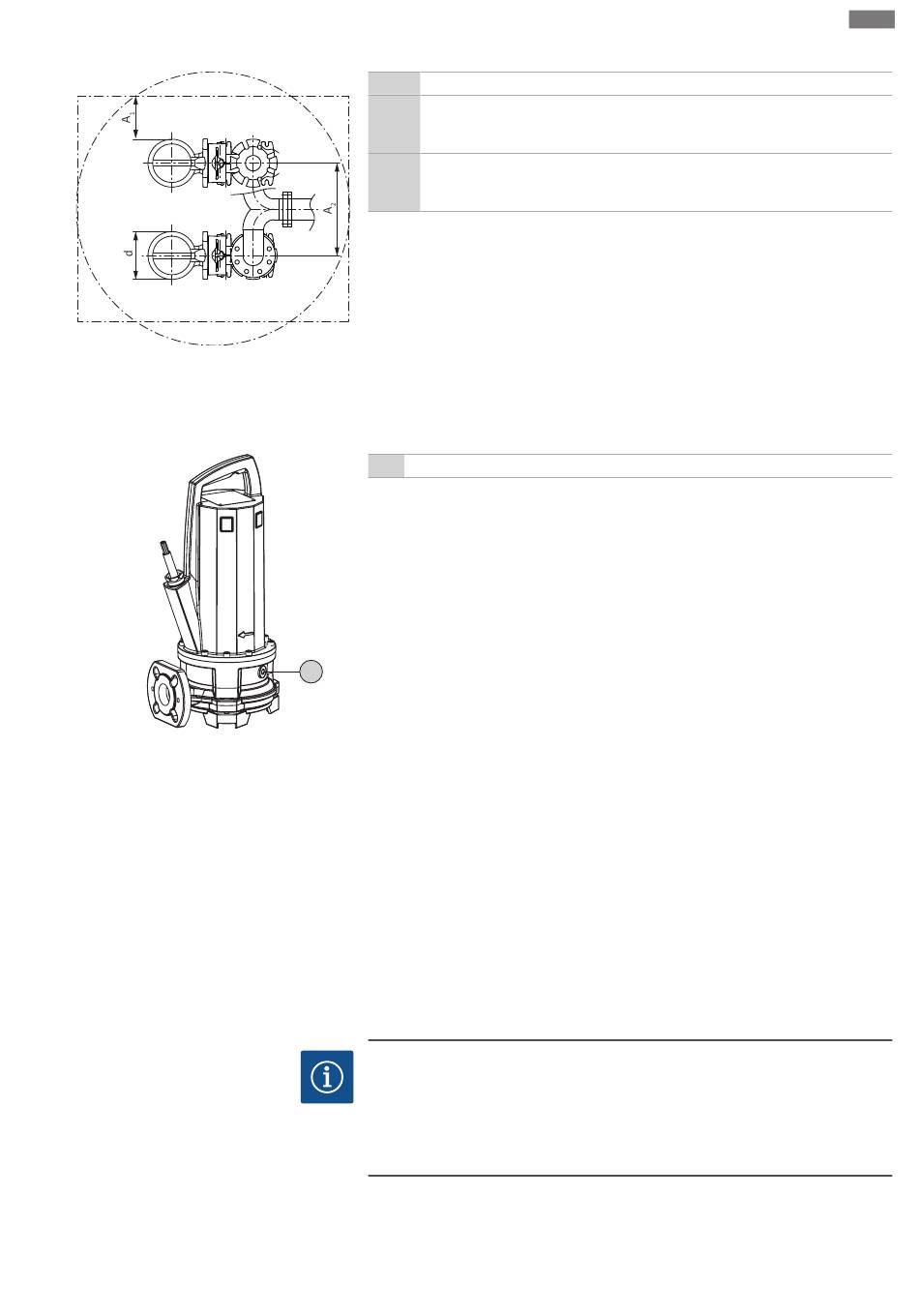

Fig. 3: Distâncias mínimas
6.4.2 Trabalhos de manutenção
Fig. 4: Verificar o óleo
6.4.3 Instalação húmida estacionária
Manual de Instalação e funcionamento Wilo-Rexa CUT GE
Instalação e ligação elétrica
d Diâmetro do corpo hidráulico
Distância mínima à parede:
a - Funcionamento alternado: no mínimo, 0,3 × d
1
- Funcionamento paralelo: no mínimo, 1 × d
Distância aos tubos de pressão
a - Funcionamento alternado: no mínimo, 1,5 × d
2
- Funcionamento paralelo: no mínimo 2 × d
Após um armazenamento superior a 6 meses, verificar o óleo na câmara de vedação
antes da montagem:
+/- Parafuso de fecho da câmara de vedação
‡
A bomba não está montada.
‡
A bomba não está ligada à rede elétrica.
‡
O equipamento de proteção está colocado!
1. Coloque a bomba na horizontal, sobre uma base estável. O parafuso de fecho
aponta para cima. ATENÇÃO! Perigo de esmagamento das mãos. Certificar-se de
que a bomba não pode cair ou escorregar!
2. Desenroscar o parafuso de fecho.
3. Colocar um tanque adequado para recolher o meio de funcionamento.
+/-
4. Deixe sair o meio de funcionamento: Rodar a bomba até a abertura ficar virada para
baixo.
5. Verificar o meio de funcionamento:
⇒ Se o meio de funcionamento for claro, utilizá-lo novamente.
⇒ Se o meio de funcionamento estiver sujo (preto), adicionar um meio de
funcionamento novo. Eliminar o meio de funcionamento conforme as normas
locais!
⇒ Se o meio de funcionamento tiver detritos metálicos, informar o serviço de
assistência!
6. Adicionar o meio de funcionamento: Rodar a bomba até a abertura ficar virada para
cima. Encher o meio de funcionamento na abertura.
⇒ Respeitar as indicações relativas ao tipo e à quantidade de meio de
funcionamento! Se o meio de funcionamento for reutilizado, é também
necessário verificar e ajustar a quantidade!
7. Limpe o parafuso de fecho, coloque um novo anel de vedação e enrosque-o
novamente. Torque de aperto máximo: 8 Nm (5,9 ft·lb)!
AVISO
Problemas de bombeamento devido a nível de água insuficiente
Se o fluido diminuir excessivamente, o caudal pode ser interrompido. Além disso,
podem formar-se bolsas de ar no sistema hidráulico que causam um comportamento
de funcionamento inadmissível. O nível de água mínimo admissível deve atingir a
borda superior do corpo hidráulico!
Na instalação húmida, a bomba é instalada no fluido. Para o efeito, deve estar instalado
no poço um dispositivo para pendurar. O sistema de canalização no local é ligado no
lado da pressão ao dispositivo para pendurar, a bomba é ligada no lado da sucção. O
