sr
6.5.4
Priključak trofaznog motora
PE
U
V
W
M 3~

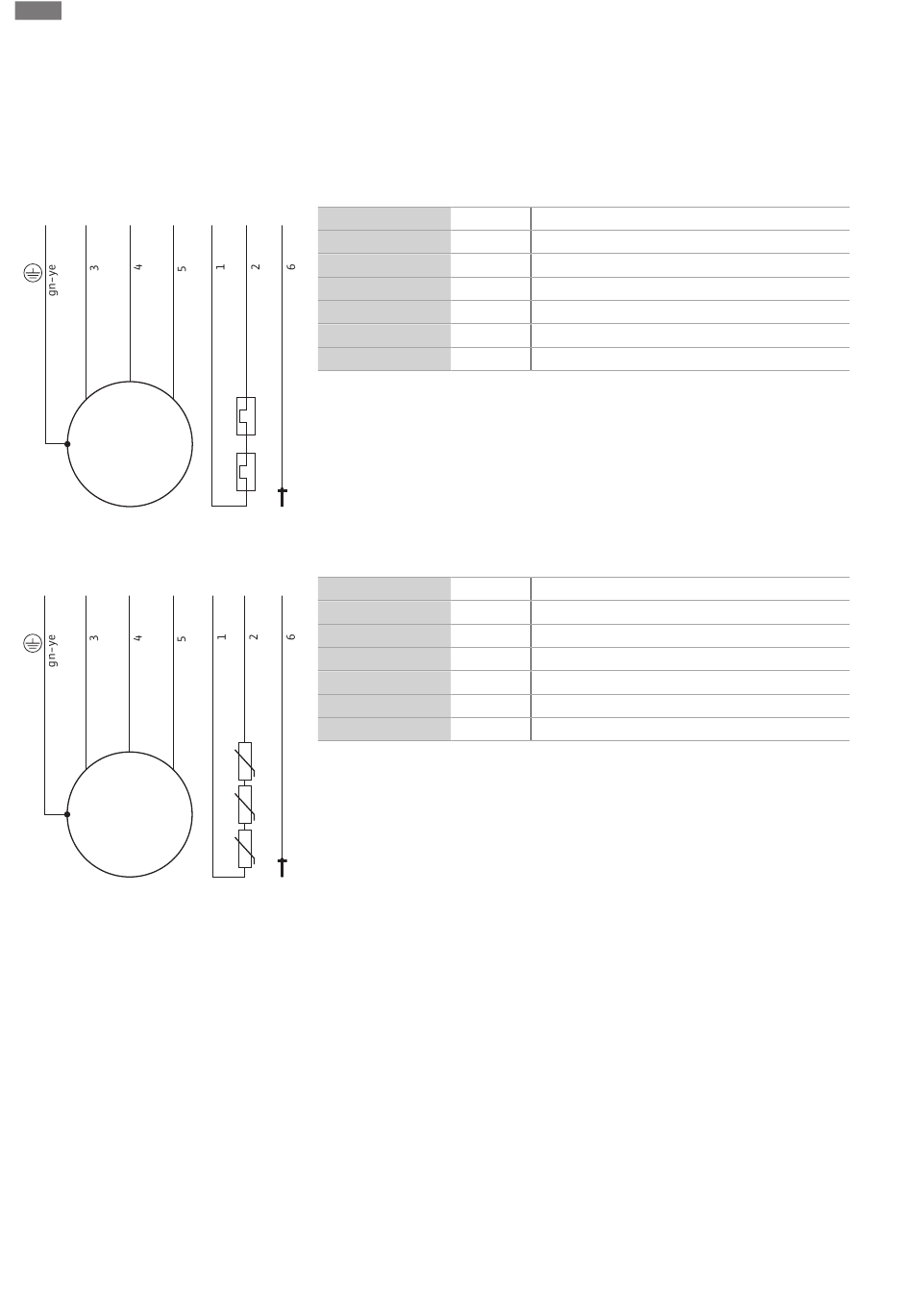

Fig. 8: Plan priključivanja: direktno startovanje,
bimetalni senzor
PE
U
V
W
M 3~
Fig. 9: Plan priključivanja: Direktno startovanje,
PTC senzor
6.5.5
Priključivanje nadzornih uređaja
800
Instalacija i električno povezivanje
Trofazna verzija je opremljena kablovima sa slobodnim krajevima. Priključivanje na
strujnu mrežu obavlja se priključivanjem strujnih dovoda u upravljačkom uređaju.
Električno priključivanje mora uvek da izvede električar!
Za pravilan smer obrtanja mora da postoji desno obrtno polje.
NAPOMENA! Pojedinačne žice su prikazane na osnovu plana priključaka. Nemojte
odsecati žice! Nema daljih uputstava između opisa žica i plana priključaka.
20
21
DK
Žila
1, 2
3
4
5
6
Zelena/žuta (gn-ye) PE
10
11
DK
Žila
1, 2
3
4
5
6
Zelena/žuta (gn-ye) PE
Tačni podaci za priključivanje i verziju uređaja za nadzor ćete pročitati u priloženom
planu priključaka. Električno priključivanje mora uvek da izvede električar!
NAPOMENA! Pojedinačne žice su prikazane na osnovu plana priključaka. Nemojte
odsecati žice! Nema daljih uputstava između opisa žica i plana priključaka.
Naziv
Stezaljka
20, 21
Nadzor namotaja motora
U
L1
V
L2
W
L3
DK
Nadzor prostora motora
Uzemljenje
Naziv
Stezaljka
10, 11
Nadzor namotaja motora
U
L1
V
L2
W
L3
DK
Nadzor prostora motora
Uzemljenje
WILO SE 2019-02
