6.5.2.1 Preverite izolacijsko upornost
navitja motorja
6.5.2.2 Preverite upornost
temperaturnega tipala
6.5.2.3 Preverite upornost zunanje
elektrode za nadzor tesnilne
komore
6.5.3 Priključitev motorja na izmenični
enofazni tok
PE N L
C
r
M 1~

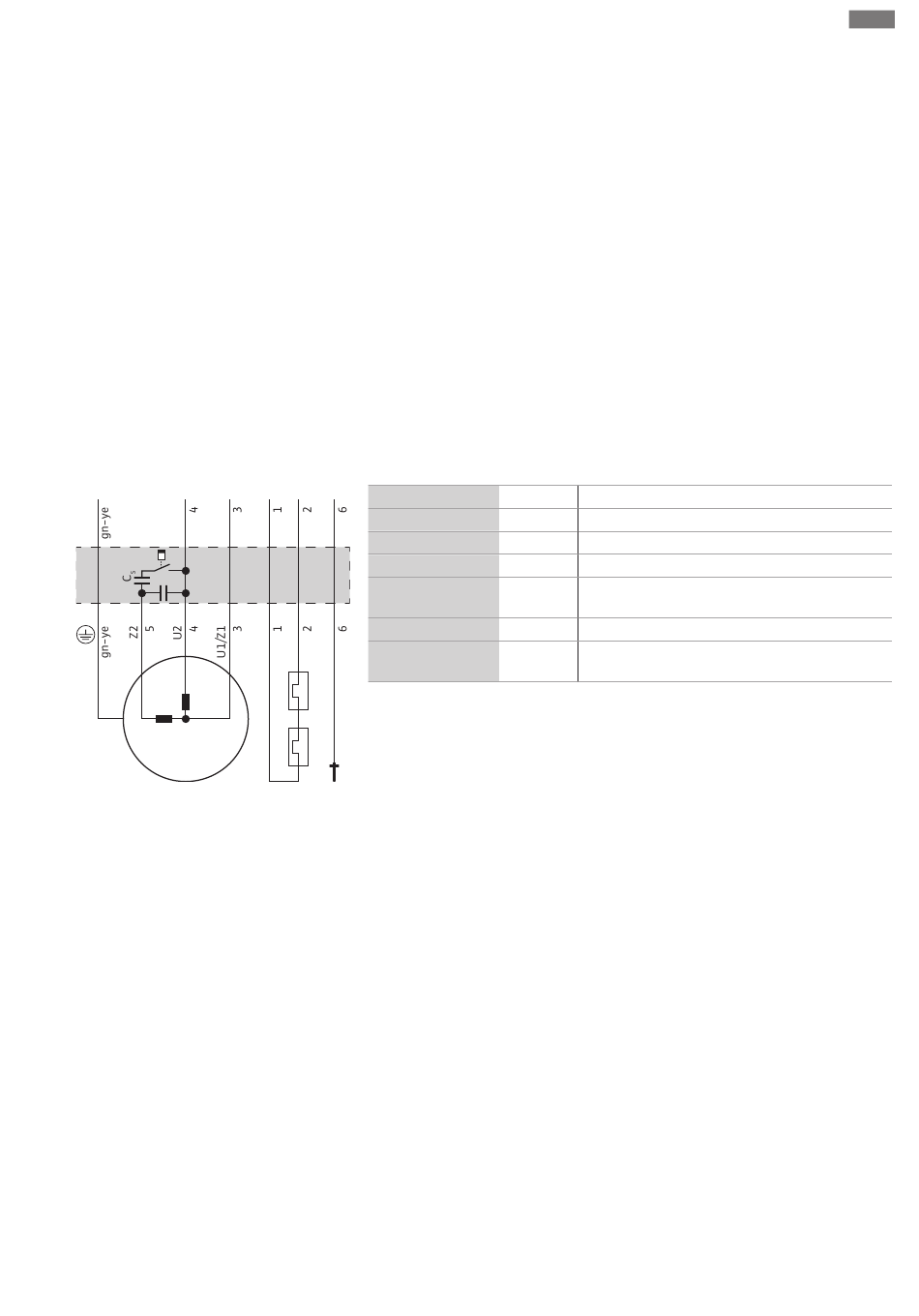

Fig. 7: Priključni načrt motorja na izmenični
enofazni tok
6.5.4 Priključitev trifaznega motorja
Navodila za vgradnjo in obratovanje Wilo-Rexa CUT GE
Vgradnja in električni priklop
Z merilnikom izolacije izmerite izolacijsko upornost (enosmerna merilna napetost =
1000 V). Upoštevajte naslednje vrednosti:
▪ Pri prvem zagonu: izolacijska upornost ne sme biti manjša od 20 MΩ.
▪ Pri nadaljnjih merjenjih: vrednost mora biti večja od 2 MΩ.
Upornost temperaturnega tipala je treba preveriti z ohm-metrom. Upoštevati je treba
naslednje izmerjene vrednosti:
▪ Bimetalno tipalo: izmerjena vrednost = 0 Ohm (prehod).
▪ Tipalo PTC (termistor): izmerjena vrednost je odvisna od števila vgrajenih tipal.
Upornost tipala PTC v hladnem stanju je od 20 do 100 ohmov.
– Pri treh tipalih v seriji je izmerjena vrednost med 60 in 300 ohmi.
– Pri štirih tipalih v seriji je izmerjena vrednost med 80 in 400 ohmi.
Upornost elektrode je treba preveriti z ohm-metrom. Izmerjena vrednost mora biti blizu
»neskončnosti«. Pri vrednostih ≤30 kOhm je voda v olju, zamenjajte olje!
Izvedba na izmenični tok je opremljena s prostimi konci kablov. Priključitev na
električno omrežje je treba opraviti s priključitvijo električne napeljave v stikalni napravi.
Priključitev naj vedno izvede električar!
OBVESTILO! Posamezne žile so označene v skladu s priključnim načrtom. Ne režite
žil! Med oznako žil in priključnim načrtom ni druge razvrstitve.
20 21 DK
Žila
1, 2
3
4
5
6
Zelena/rumena (gn-
ye)
Izvedba trifaznega motorja je opremljena s prostim koncem kabla. Priključitev na
električno omrežje je treba opraviti s priključitvijo električne napeljave v stikalni napravi.
Priključitev naj vedno izvede električar!
Za pravilno smer vrtenja mora biti vzpostavljena smer vrtenja v desno.
OBVESTILO! Posamezne žile so označene v skladu s priključnim načrtom. Ne režite
žil! Med oznako žil in priključnim načrtom ni druge razvrstitve.
Oznaka Sponka
20, 21 Nadzor motornega navitja
U1/Z1 L
U2 N
Z2 Priključitev zagonskega in obratovalnega
kondenzatorja
DK Nadzor prostora za motor
PE Ozemljitev
