tr
PE
U
V
W
M 3~

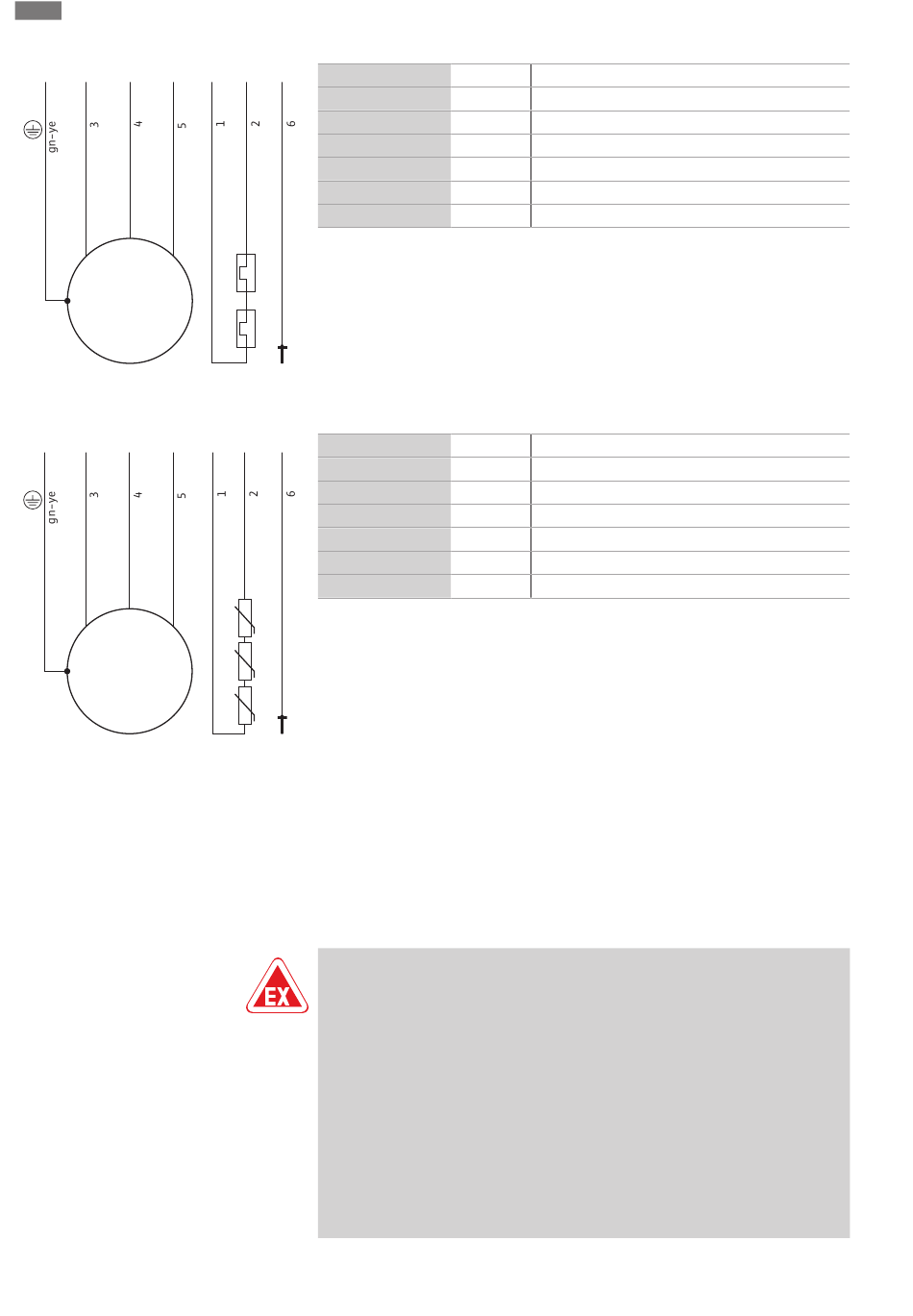

Fig. 8: Bağlantı planı: Doğrudan marş, bimetal
sensör
PE
U
V
W
M 3~
Fig. 9: Bağlantı planı: Doğrudan marş, PTC
sensör
6.5.5
Denetleme tertibatları bağlantısı
1042
Montaj ve elektrik bağlantısı
20
21
DK
Damar
1, 2
3
4
5
6
Yeşil/sarı (gn-ye)
10
11
DK
Damar
1, 2
3
4
5
6
Yeşil/sarı (gn-ye)
Denetleme tertibatlarının modeli ve bağlantısı ile ilgili ayrıntılı bilgiler ekteki bağlantı
şemasında mevcuttur. Elektrik bağlantısı her zaman bir elektrik uzmanı tarafından
yapılmalıdır!
DUYURU! Her bir damar, bağlantı şemasına göre tanımlanır. Damarlar
kesilmemelidir! Damar tanımı ile bağlantı şeması arasında başka bir eşleştirme
mevcut değildir.
TEHLİKE
Hatalı bağlantı nedeniyle patlama tehlikesi!
Denetleme tertibatları doğru bağlanmazsa, patlama tehlikesi olan alanlarda patlama
nedeniyle ölüm tehlikesi oluşur! Bağlantı her zaman bir elektrik uzmanı tarafından
yapılmalıdır. Patlama tehlikesi olan yerlerde kullanım için aşağıdakiler geçerlidir:
• Termik motor denetimi bir değerlendirme rölesi üzerinden bağlanmalıdır!
• Sıcaklık sınırlaması nedeniyle devre dışı bırakma işlemi, tekrar açmaya karşı kilit
kullanılarak gerçekleştirilmelidir! Yeniden açma ancak kilit açma tuşuna elle
basıldığında mümkün olmalıdır!
• Harici elektrot (örn. sızdırmaz hazne denetimi) bir değerlendirme rölesi
üzerinden kendinden emniyetli bir akım devresine bağlanmalıdır!
• Bu montaj ve kullanma kılavuzunun ekinde yer alan patlama koruması
bölümündeki diğer bilgiler de dikkate alınmalıdır!
Tanım
Klemens
20, 21
Motor sargısı denetimi
U
L1
V
L2
W
L3
DK
Motor odası denetimi
PE
Toprak
Tanım
Klemens
10, 11
Motor sargısı denetimi
U
L1
V
L2
W
L3
DK
Motor odası denetimi
PE
Toprak
