9.6.1
Zalecenia dotyczące zastosowania
zabezpieczeń śrub
9.6.2
Dozwolone prace naprawcze
9.6.3
Regulacja urządzenia tnącego
2
1

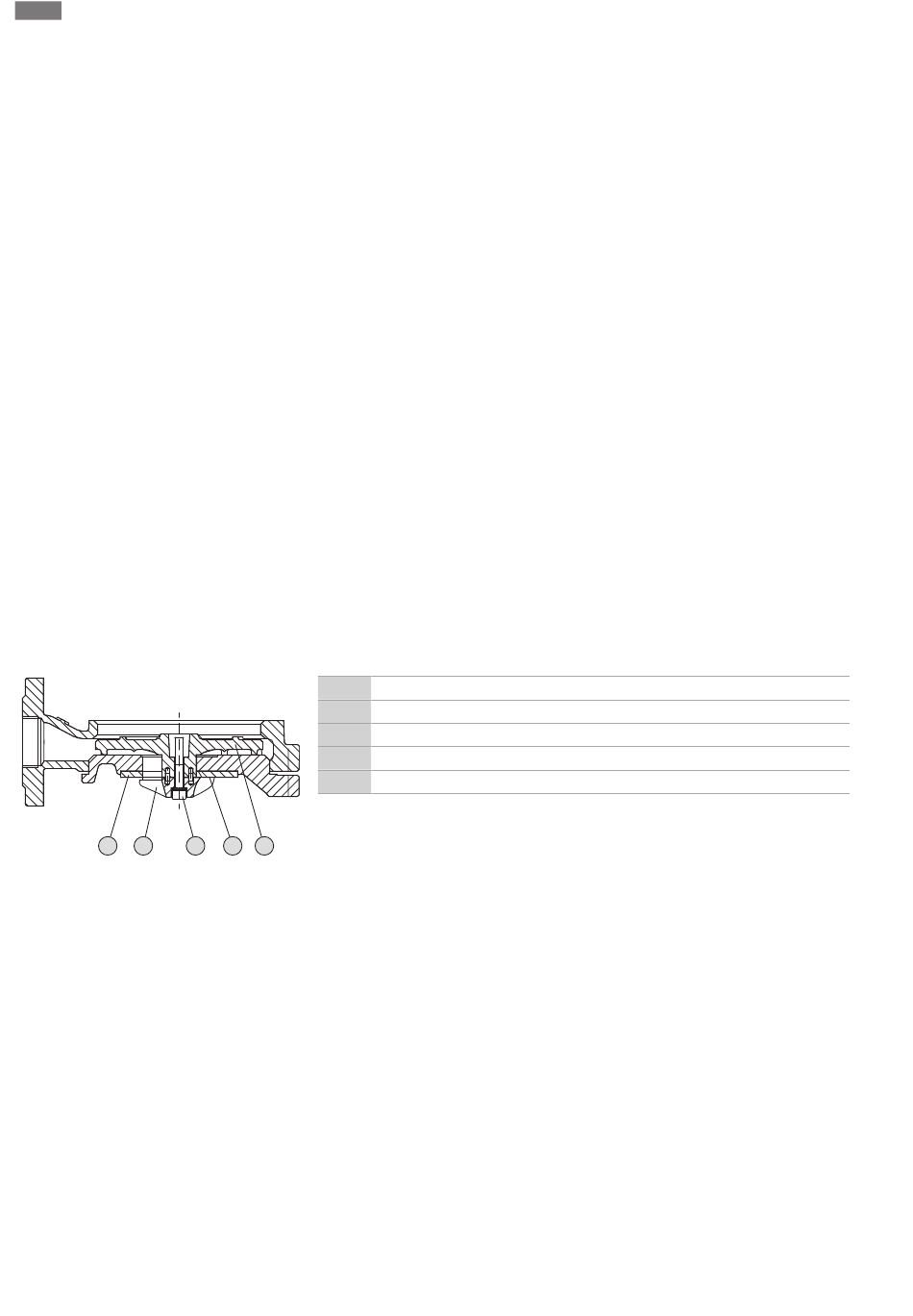

Fig. 11: Regulacja szczeliny cięcia
604
Konserwacja i naprawa
Możliwe jest zabezpieczenie śrub środkiem zabezpieczającym. Zabezpieczenie śrub od-
bywa się fabrycznie na dwa różne sposoby:
▪ Zabezpieczenie śrub w postaci płynnej
▪ Mechaniczne zabezpieczenie śrub
Zawsze wymieniać zabezpieczenie śrub!
Zabezpieczenie śrub w postaci płynnej
W przypadku zabezpieczenia śrub w postaci płynnej zastosowane są zabezpieczenia
śrub w postaci półstałej (np. Loctite 243). Te zabezpieczenia śrub dają się odkręcać
z wykorzystaniem większej siły. Jeśli zabezpieczenie śrub się nie zwalnia, należy roz-
grzać połączenie do ok. 300 °C (572 °F). Po demontażu dokładnie wyczyścić elementy.
Mechaniczne zabezpieczenie śrub
Mechaniczne zabezpieczenie śrub składa się z dwóch klinowych płytek zabezpieczają-
cych Nord-Lock. Zabezpieczenie połączenia śrubowego następuje przy tym przez siłę
zacisku. Podkładkę zabezpieczającą Nord-Lock można stosować z zasady wyłącznie w
połączeniu ze śrubami z powłoką Geomet o klasie wytrzymałości 10.9. Stosowanie ze
śrubami nierdzewnymi jest zabronione!
▪ Regulacja szczeliny tnącej.
Standardowo szczelina między ostrzem tnącym i ostrzem wynosi około 0,1...0,2 mm
(0,004...0,008 cala). Szczelina cięcia jest tu definiowana za pomocą podkładek między
ostrzem rotacyjnym i wirnikiem. Jeżeli szczelina jest zbyt duża, wydajność cięcia ulega
redukcji, a ilość przypadków niedrożności rośnie. W takim przypadku konieczna jest do-
datkowa regulacja szczeliny.
Potrzebne narzędzia
▪ Klucz dynamometryczny z nasadką imbusową o rozmiarze 5
▪ Klucz imbusowy rozmiar 5
▪ Urządzenie pomocnicze do blokowania ostrza rotacyjnego
Etapy pracy
1
2
3
4
5
‡
Sprzęt ochronny jest założony
‡
Pompa jest dokładnie oczyszczona i w razie potrzeby zdezynfekowana
4
3
5
‡
Wymagane narzędzia są właściwie przygotowane
1. Ostrze należy zablokować za pomocą odpowiedniego urządzenia pomocniczego.
2. Wykręcić śrubę mocującą z ostrza. OSTRZEŻENIE! Niebezpieczeństwo wystąpie-
nia rany ciętej! Ostrze ma ostre krawędzie. Należy nosić odpowiednie rękawice
ochronne.
3. Zdjąć ostrze.
4. Wyjmując lub wymieniając podkładki ustawić szczelinę na 0,1...0,2 mm
(0,004...0,008 cala). Uwaga: NOTYFIKACJA! Ostrze nie może się ślizgać na ostrzu
tnącym.
5. Należy ponownie założyć ostrze.
6. Wkręcić śrubę mocującą. Maks. moment dociągający: 37 Nm (27 ft·lb)
7. Zmierzyć szczelinę i w razie potrzeby powtórzyć czynności.
Ostrze
Ostrze tnące
Podkładki
Śruba mocująca
Wirnik
