sl
4
3
2
1

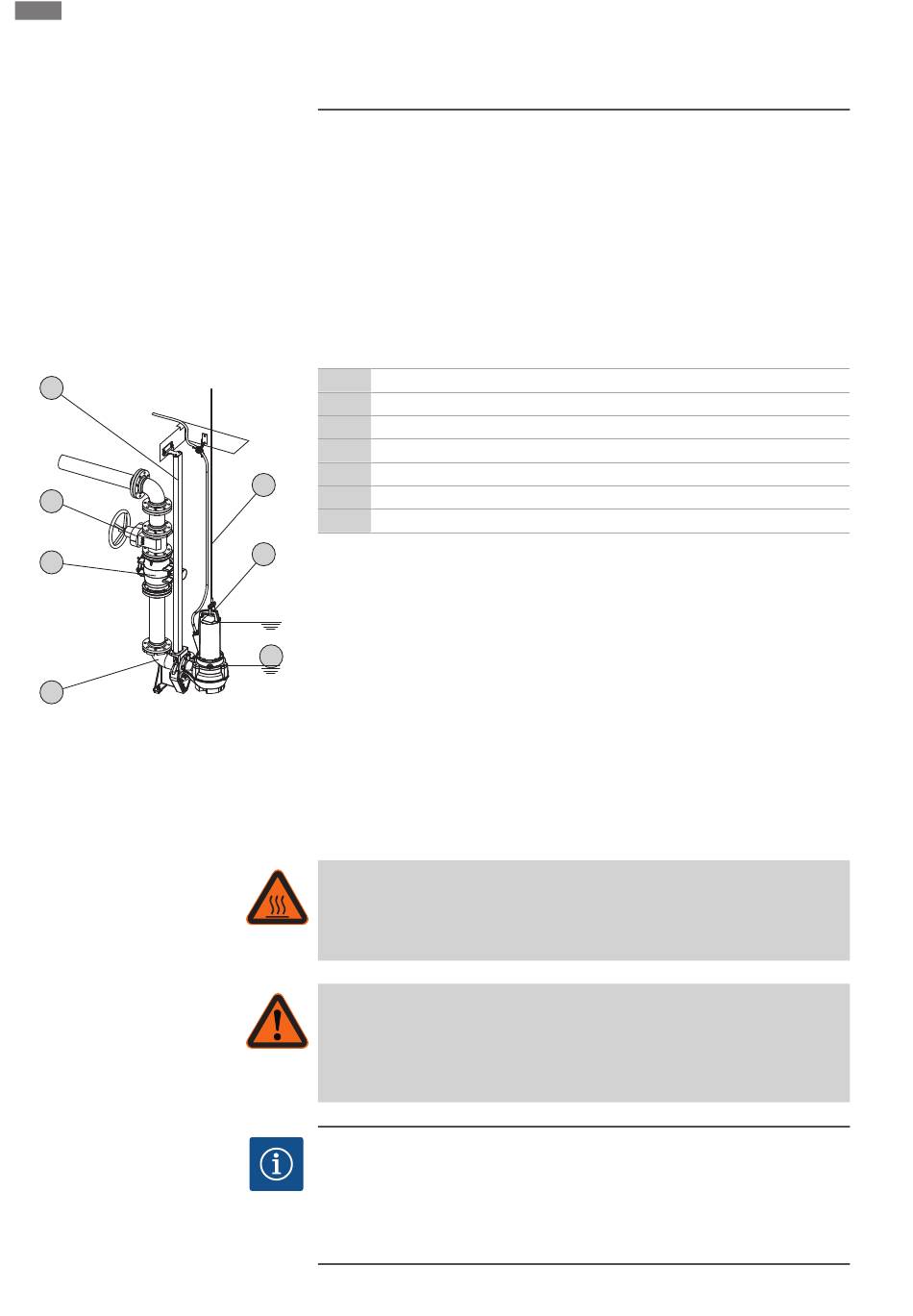

Fig. 5: Mokra montaža, stacionarno
6.4.4 Prenosna mokra montaža
918
Vgradnja in električni priklop
vedenje pri obratovanju. Minimalni dovoljeni nivo vode mora segati do zgornjega
roba hidravličnega ohišja!
Pri mokri montaži je črpalka nameščena v črpanem mediju. V ta namen je treba v jašek
namestiti obešalno enoto. Na obešalno enoto je treba na tlačni strani na mestu vgradnje
priključiti cevovodni sistem, na sesalni strani pa je treba priključiti črpalko. Priključen
cevovodni sistem mora biti samonosilen. Obešalna enota ne sme podpirati
cevovodnega sistema!
POZOR! Če motor med obratovanjem izplava, potem upoštevajte način obratovanja
za nepotopljeno obratovanje (S2-30, S3 25 %*)!
* Če pred ponovnim vklopom zagotovite potrebno hlajenje motorja, je način
obratovanja S3 50 % dovoljen! Za zagotovitev potrebnega hlajenja je treba motor v
celoti potopiti za vsaj 1 minuto!
Delovni koraki
1 Obešalna enota
2 Protipovratni ventil
3 Zaporni ventil
4 Cevna vodila (postaviti na mestu vgradnje)
5 Oprema za dviganje
5
6 Pritrdilna točka za opremo za dviganje
S* Nepotopljen način obratovanja: Upoštevajte podatke na napisni ploščici!
‡
Obratovalni prostor/mesto montaže pripravite za namestitev.
6
‡
Obešalna enota in cevovodni sistem sta bila nameščena.
‡
Črpalka je pripravljena za obratovanje na obešalni enoti.
S1
1. Opremo za dviganje s karabinom pritrdite na pritrdilno točko črpalke.
S*
2. Dvignite črpalko, jo premaknite nad odprtino jaška in vodilni krempelj počasi
spustite na cevna vodila.
3. Črpalko spuščajte tako dolgo, dokler ne sedi na obešalni enoti in se samodejno
priklopi. POZOR! Pri spuščanju črpalke naj bodo električni kabli zmerno napeti!
4. Pripravo za pritrditev sprostite z opreme za dviganje in jo na izhodu jaška zaščitite
pred padcem.
5. Električne kable mora v jašek položiti električar in jih strokovno speljati iz njega.
▶ Črpalka je nameščena, električar lahko izvede električno priključitev.
OPOZORILO
Nevarnost opeklin na vročih površinah!
Ohišje motorja se lahko med obratovanjem segreje. Pride lahko do opeklin. Po
izklopu črpalke počakajte, da se ohladi na temperaturo okolice!
OPOZORILO
Odtrganje tlačne gibke cevi!
Zaradi odtrganja oz. odstranitve tlačne gibke cevi lahko pride do (težkih) telesnih
poškodb. Tlačno gibko cev čvrsto pritrdite na odtok! Preprečite pregibanje tlačne
gibke cevi.
OBVESTILO
Težave pri črpanju zaradi prenizke ravni vode
Če nivo črpanega medija pade prenizko, lahko pride do padca črpalnega pretoka.
Poleg tega se lahko v hidravliki oblikujejo zračne blazine, ki povzročijo nedopustno
vedenje pri obratovanju. Minimalni dovoljeni nivo vode mora segati do zgornjega
roba hidravličnega ohišja!
