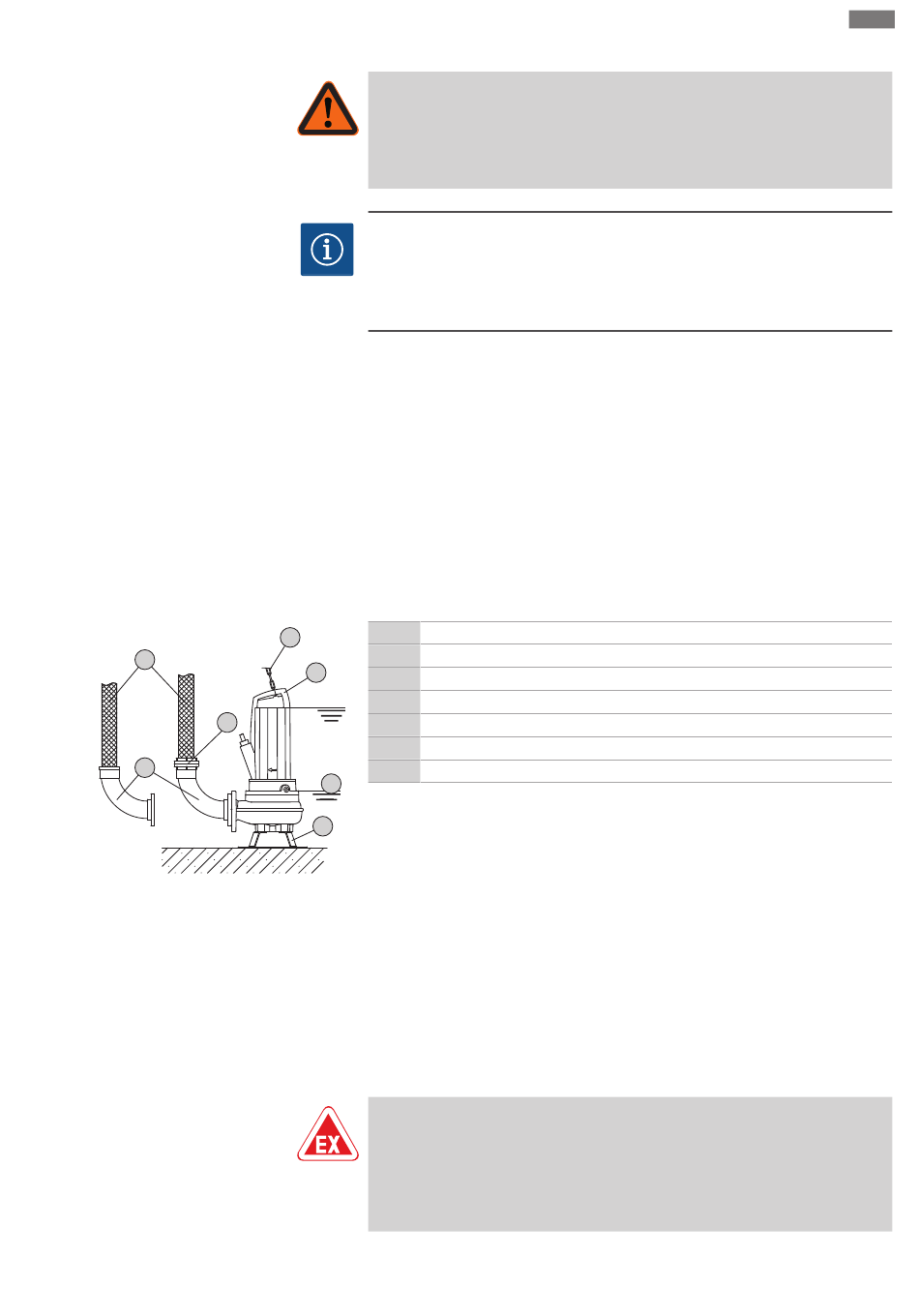

Fig. 6: Mokra ugradnja, prenosiva
6.4.5
Upravljanje razinama
Upute za ugradnju i uporabu Wilo-Rexa CUT GE
Instalacija i električni priključak
UPOZORENJE
Pucanje tlačnog crijeva!
Pucanjem odn. odbacivanjem tlačnog crijeva može doći do (teških) ozljeda.
Pričvrstite tlačno crijevo sigurno na odvodu! Treba spriječiti presavijanje tlačnog
crijeva.
UPUTA
Problemi s transportom zbog preniske razine vode
Ako se medij previše spusti, može doći do pucanja protoka. Nadalje se u hidraulici
može napraviti zračni jastuk, koji vodi do nedozvoljenih radnih uvjeta. Minimalna
dopuštena razina vode mora dosezati do gornjeg ruba hidrauličkog kućišta!
Za prenosivo postavljanje pumpa treba biti opremljena postoljem pumpe. Postolje
pumpe jamči minimalnu udaljenost od poda u usisnom području i siguran oslonac na
čvrstoj podlozi. Na taj je način na ovom mjestu postavljanja omogućeno proizvoljno
pozicioniranje u radnom prostoru / mjestu postavljanja. Da biste spriječili tonjenje kod
mekih podloga, na mjestu postavljanja treba upotrijebiti čvrsti podložak. S tlačne strane
spaja se tlačno crijevo. Pri duljem vremenu rada pumpu treba pričvrstiti za pod. Time se
sprječavaju vibracije i osigurava miran hod sa smanjenim trošenjem.
OPREZ! Ako motor izroni tijekom pogona, treba se pridržavati vrste rada za izronjeni
pogon (S2-30, S3 25 %*)!
* Vrsta rada S3 50 % dopuštena je kada je prije ponovnog uključivanja osigurano
potrebno hlađenje motora! Da biste osigurali potrebno hlađenje, motor mora biti cijeli
uronjen najmanje 1 min!
Radni koraci
1
Postolje pumpe
5
2
Koljeno cijevi s priključkom za crijevo ili Storz fiksnom spojkom
6
3
Storz crijevna spojka
S1
4
Tlačno crijevo
5
Sredstvo za podizanje
6
Ovjesna točka
S*
Vrsta rada izronjen: Obratite pozornost na podatke na tipskoj pločici!
S*
‡
Montirano postolje pumpe.
‡
1
Pripremljen je tlačni priključak: montirano koljeno cijevi s priključkom crijeva ili
koljeno cijevi sa Storz fiksnom spojkom.
1. Pričvrstite sredstvo za podizanje škopcem na ovjesnu točku pumpe.
2. Podignite pumpu i spustite je na predviđeno radno mjesto (okno, jama).
3. Odložite pumpu na čvrstu podlogu. OPREZ! Treba spriječiti tonjenje!
4. Tlačno crijevo položiti i pričvrstiti na zadanom mjestu (npr. odvod).
OPASNOST! Pucanjem odn. odbacivanjem tlačnog crijeva može doći do (teških)
ozljeda!Pričvrstite tlačno crijevo sigurno na odvodu.
5. Vod za dovod struje položite na stručan način. OPREZ! Nemojte oštetiti vod za
dovod struje!
▶ Pumpa je postavljena, električar može izvesti električno priključivanje.
OPASNOST
Opasnost od eksplozije uslijed pogrešne instalacije!
Ako je upravljanje razinama montirano unutar prostora ugroženog eksplozijom,
davač signala treba priključiti preko eksplozivnog releja razdvajanja ili Zenerove
barijere. Pri neispravnom priključivanju prijeti opasnost od eksplozije! Električar mora
ugraditi priključak.
hr
387
