fi
4
3
2

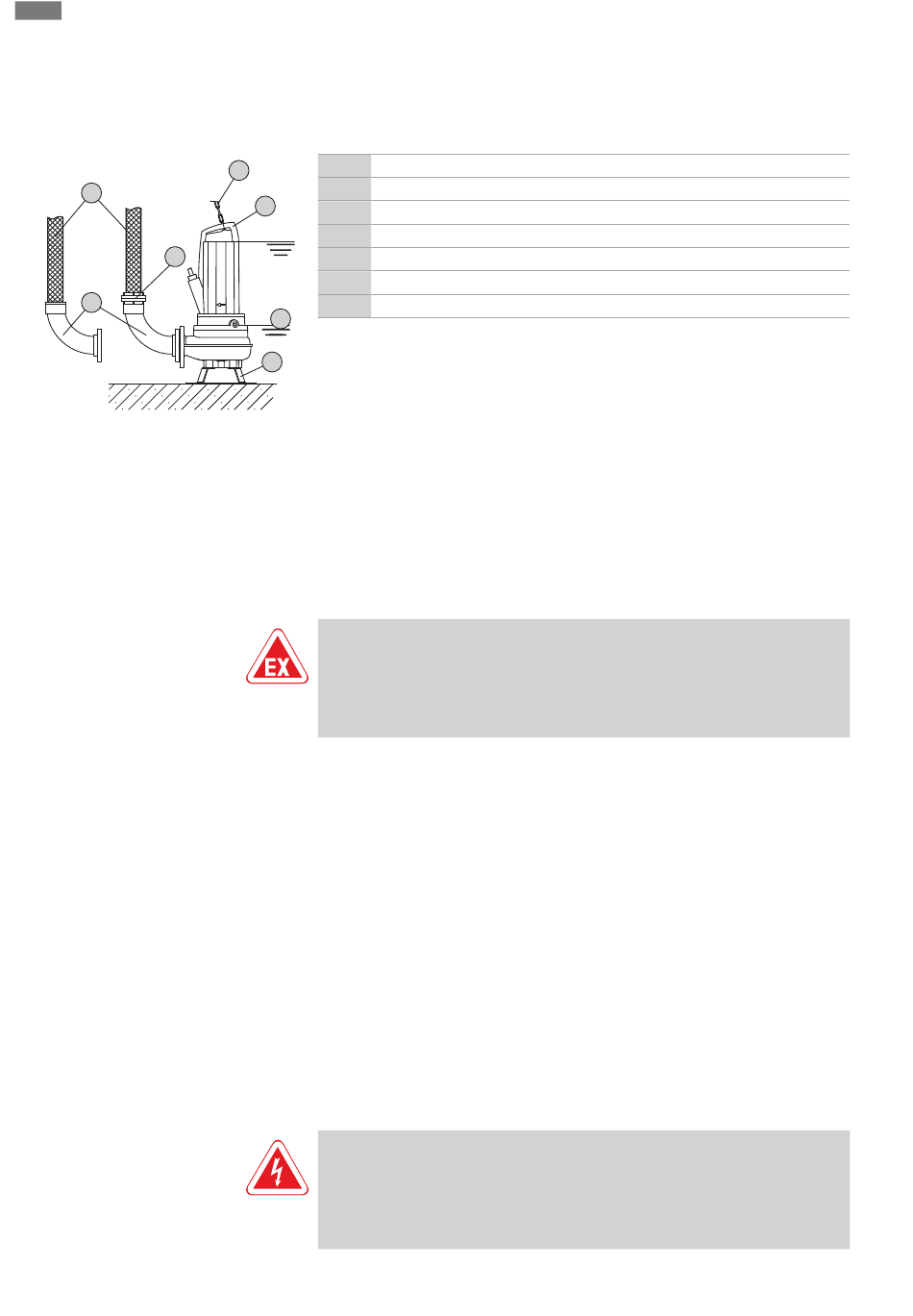

Fig. 6: Märkäasennus, siirrettävä
6.4.5
Pinnansäätö
6.4.6
Kuivakäyntisuoja
6.5
Sähköasennus
222
Asennus ja sähköliitäntä
* Käyttötapa S3 50 % on sallittu, jos varmistetaan, että ennen uutta käynnistämistä
moottori on jäähtynyt riittävästi! Tarvittavan jäähdytyksen varmistamiseksi moottori
upotetaan vähintään 1 minuutiksi veteen!
Työvaiheet
1
Pumpun jalka
5
2
Putkikäyrä letkuliitännällä tai Storz-putkiliitännällä
6
3
Storz-letkuliitäntä
S1
4
Paineletku
5
Nostoväline
6
Kiinnityskohta
S*
Käyttötapa upottamattomana: Katso tyyppikilvessä olevat tiedot!
S*
‡
Pumpun jalka asennettu.
‡
1
Paineliitäntä valmisteltu: Putkikäyrä asennettu letkuliitännällä tai Storz-kytkimellä.
1. Kiinnitä nostoväline sakkelilla pumpun kiinnityskohtaan.
2. Nosta pumppu ja laske suunniteltuun työskentelypaikkaan (kaivo, kuoppa).
3. Laske pumppu kestävälle alustalle. HUOMIO! Uppoamista on vältettävä!
4. Sijoita paineletku ja kiinnitä oikeaan paikkaan (esim. virtaus). VAARA! Jos
paineletku hajoaa tai irtoaa hallitsemattomasti, se voi aiheuttaa (vakavia)
loukkaantumisia! Kiinnitä paineletku tiukasti poistoputkeen.
5. Asenna virransyöttöjohto asianmukaisesti. HUOMIO! Älä vaurioita
virransyöttöjohtoa!
▶ Pumppu on asennettu ja sähköalan ammattilainen voi suorittaa sähköliitännän.
VAARA
Väärän asennuksen aiheuttama räjähdysvaara!
Jos pinnansäätö asennetaan räjähdysalttiin alueen sisäpuolelle, signaaligeneraattorit
on liitettävä ex-erotusreleen tai Zener-suojan välityksellä. Vääränlainen liitäntä
aiheuttaa räjähdysvaaran! Anna liitäntä sähköalan ammattilaisen tehtäväksi.
Pinnansäädön avulla selvitetään ajantasaiset täyttömäärät ja pumppu voidaan kytkeä
päälle ja pois automaattisesti täyttötilan perusteella. Täyttömäärien määrittäminen
voidaan tehdä erilaisilla anturityypeillä (uimurikytkimellä, paine- ja ultraäänimittauksilla
tai elektrodeilla). Käytettäessä pinnansäätöä on otettava huomioon seuraavat seikat:
▪ Uimurikytkin voi liikkua vapaasti!
▪ Pienintä sallittua vesimäärää ei saa alittaa!
▪ Suurinta sallittua käynnistystiheyttä ei saa ylittää!
▪ Jos täyttömäärät vaihtelevat merkittävästi, pinnansäätö on tehtävä kahdesta
mittauspisteestä. Näin saavutetaan suuremmatkin säätöerotukset.
Kuivakäyntisuojan on estettävä pumpun käyttäminen ilman käyttöainetta ja ilman
pääsy hydrauliikkaan. Tätä varten on selvitettävä pienin sallittu täyttötila
signaaligeneraattorin avulla. Kun määritetty raja-arvo saavutetaan, pumppu on
deaktivoitava ja tästä on näytettävä ilmoitus. Kuivakäyntisuoja voi laajentaa
pinnansäätöä lisämittauspisteellä tai sitä voidaan käyttää yksittäisenä
deaktivointilaitteena. Järjestelmän turvallisuudesta riippuen pumpun
uudelleenaktivointi voidaan suorittaa automaattisesti tai manuaalisesti. Suosittelemme
optimaalisen käyttövarmuuden saavuttamiseksi kuivakäyntisuojan asentamista.
VAARA
Hengenvaara sähkövirran johdosta!
Asiaton toiminta sähköasennuksissa aiheuttaa kuoleman sähköiskun johdosta!
Sähköalan ammattilaisen on suoritettava sähkötyöt paikallisten määräyksien
mukaan.
WILO SE 2019-02
