Wilo Rexa CUT GE Einbau- Und Betriebsanleitung Seite 429

PE U V W
M 3~

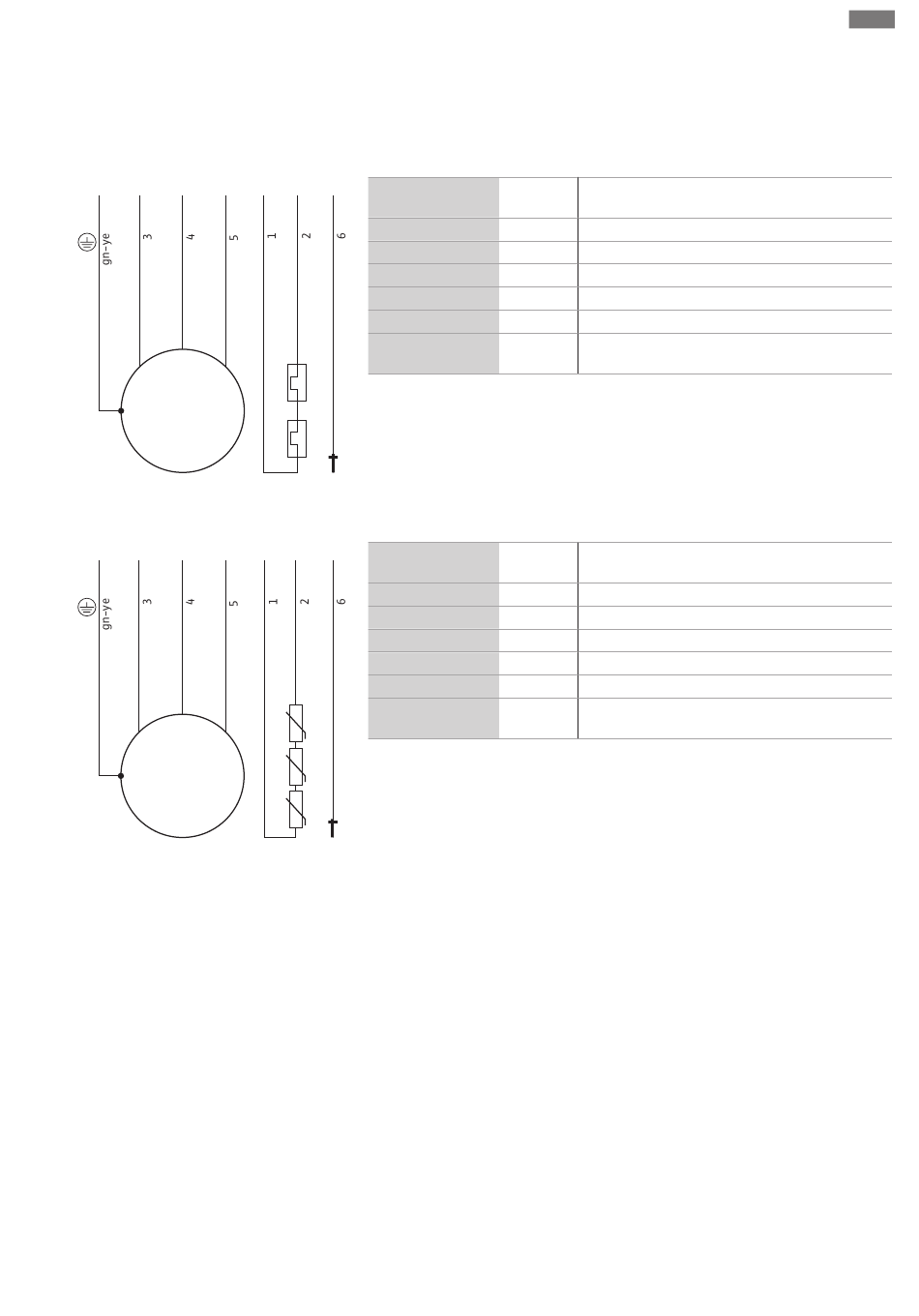

Fig. 8: Pieslēguma shēma: tiešā palaide,
bimetāla devējs
PE U V W
M 3~
Fig. 9: Pieslēguma shēma: tiešā palaide, PTC
sensors
6.5.5 Kontroles ierīču pieslēgums
Uzstādīšanas un ekspluatācijas instrukcija Wilo-Rexa CUT GE
Montāža un pieslēgums elektrotīklam
Lai nodrošinātu pareizu griešanās virzienu, ir nepieciešams pa labi rotējošs
elektromagnētiskais lauks.
IEVĒRĪBAI! Atsevišķie vadi ir marķēti atbilstoši pieslēguma shēmai. Nenogrieziet
vadu marķējumu! Nav nekādas papildu sasaistes starp vadu marķējumu un
pieslēguma shēmu.
20 21 DK
Vads
1, 2
3
4
5
6
Zaļš/dzeltens (gn-
ye)
10 11 DK
Vads
1, 2
3
4
5
6
Zaļš/dzeltens (gn-
ye)
Precīzus pieslēgšanas un kontroles ierīču izveides parametrus meklējiet pievienotajā
pieslēguma shēmā. Elektrisko pieslēgumu vienmēr lieciet izveidot kvalificētam
elektriķim!
IEVĒRĪBAI! Atsevišķie vadi ir marķēti atbilstoši pieslēguma shēmai. Nenogrieziet
vadu marķējumu! Nav nekādas papildu sasaistes starp vadu marķējumu un
pieslēguma shēmu.
Nosaukum Spaile
s
20, 21 Motora tinuma kontrole
U L1
V L2
W L3
DK Motora telpas kontrole
PE Zemējums
Nosaukum Spaile
s
10, 11 Motora tinuma kontrole
U L1
V L2
W L3
DK Motora telpas kontrole
PE Zemējums
