Wilo Rexa CUT GE Einbau- Und Betriebsanleitung Seite 756

sv

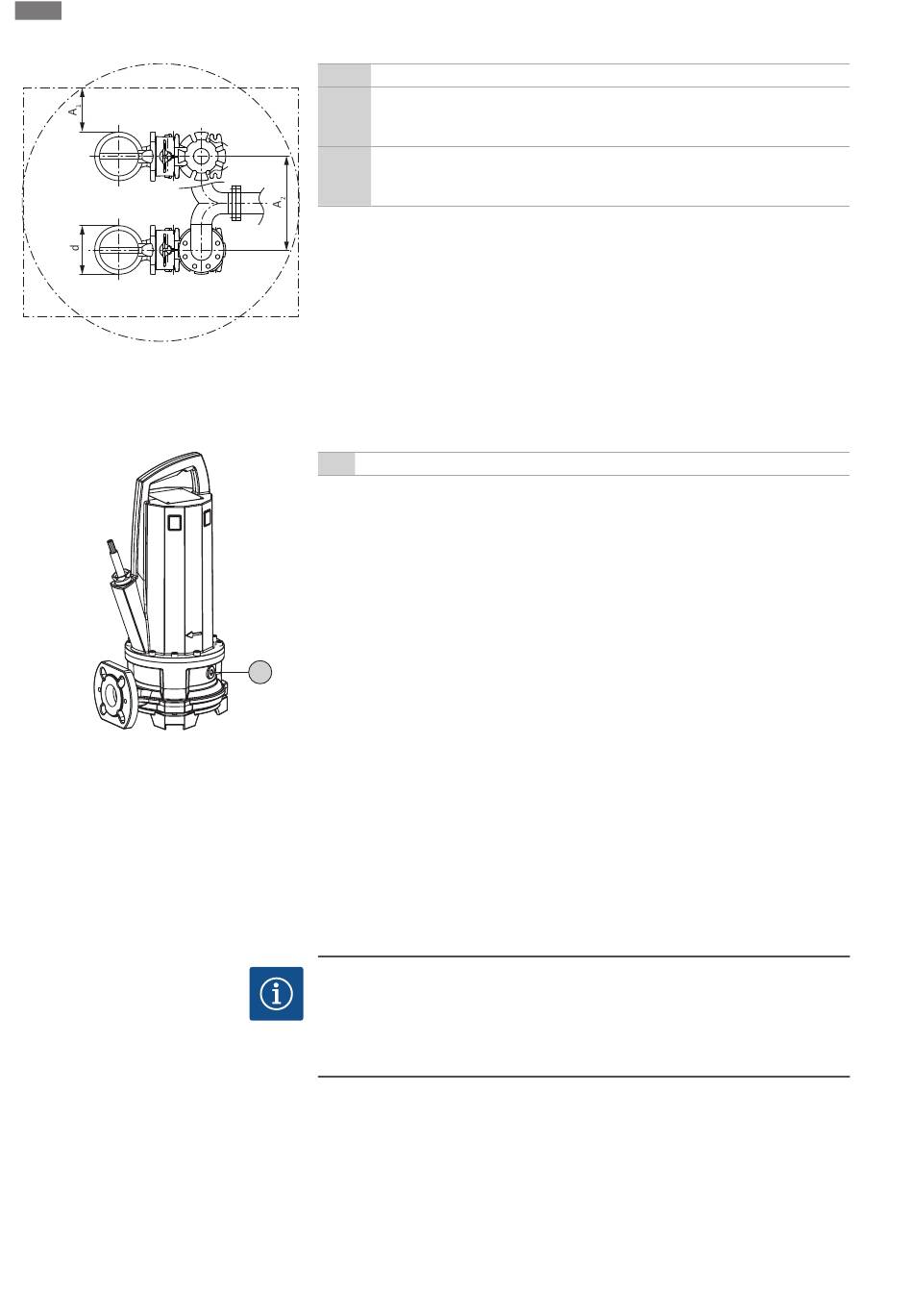

Fig. 3: Minsta avstånd
6.4.2 Underhållsarbeten
Fig. 4: Kontrollera oljan
6.4.3 Stationär våt installation
756
Installation och elektrisk anslutning
d Diameter hydraulhus
Minsta avstånd till vägg:
A -Växlingsdrift: min. 0,3 × d
1
- Parallelldrift: min. 1 × d
Avstånd tryckledningar
A - Växlingsdrift: min. 1,5×d
2
- Parallelldrift: min. 2×d
Kontrollera oljan i tätningskammaren före installation efter att pumpen lagrats i mer än
6 månader:
+/- Skruvplugg tätningskammare
‡
Pumpen är inte installerad.
‡
Pumpen är inte ansluten till elnätet.
‡
Använd skyddsutrustning!
1. Lägg pumpen horisontellt på ett stabilt underlag. Skruvpluggen pekar uppåt.
VARNING! Klämrisk för händerna. Se till att pumpen varken kan välta eller kana!
2. Skruva ur skruvpluggen.
3. Ställ fram lämplig behållare för att samla upp drivmedlet.
4. Tappa av drivmedlet: Vrid pumpen tills öppningen pekar nedåt.
+/-
5. Kontrollera drivmedlet:
⇒ Om drivmedlet är klart kan man fortsätta att använda det.
⇒ Fyll på med nytt drivmedel om drivmedlet är smutsigt (svart). Hantera det
gamla drivmedlet enligt lokala föreskrifter!
⇒ Kontakta Wilos kundtjänst om drivmedlet innehåller metallspån!
6. Fylla på drivmedlet: Vrid pumpen tills öppningen pekar uppåt. Fyll på drivmedel i
öppningen.
⇒ Följ uppgifterna om drivmedlets typ och längd! Om drivmedlet ska användas
igen måste även mängden kontrolleras och anpassas vid behov!
7. Rengör skruvpluggen, använd en ny tätningsring och skruva fast den igen. Max.
åtdragmoment: 8 Nm (5,9 ft·lb)!
OBS
Flödesproblem på grund av låg vattennivå
Om mediet är sänkt för djupt kan det leda till avbrott i flödet. Det kan även bildas
luftkuddar i hydrauliken som i sin tur kan leda till otillåtna driftförhållanden. Den
minimalt tillåtna vattennivån måste nå till hydraulhusets överkant!
Vid våt installation placeras pumpen i det medium som ska pumpas. Då måste en
påhängningsanordning installeras i schaktet. Rörledningssystemet på platsen ansluts
till påhängningsanordningen på trycksidan, på sugsidan ansluts pumpen. Det anslutna
rörledningssystemet måste vara självbärande. Påhängningsanordningen får inte stötta
rörledningssystemet!
OBSERVERA! Använd driftsättet för ej nedsänkt drift (S2-30, S3 25 %*) om motorn
ska lyftas upp under drift!
WILO SE 2019-02
