hu
6.5.2.1
A motortekercselés szigetelési el-
lenállásának ellenőrzése
6.5.2.2
Ellenőrizzük a hőmérséklet-érzé-
kelő ellenállását
6.5.2.3
Ellenőrizzük a tömítőtér-felügye-
let külső elektródájának ellenállá-
sát
6.5.3
Egyfázisú motor csatlakozása
PE
N
L
C
r
M 1~

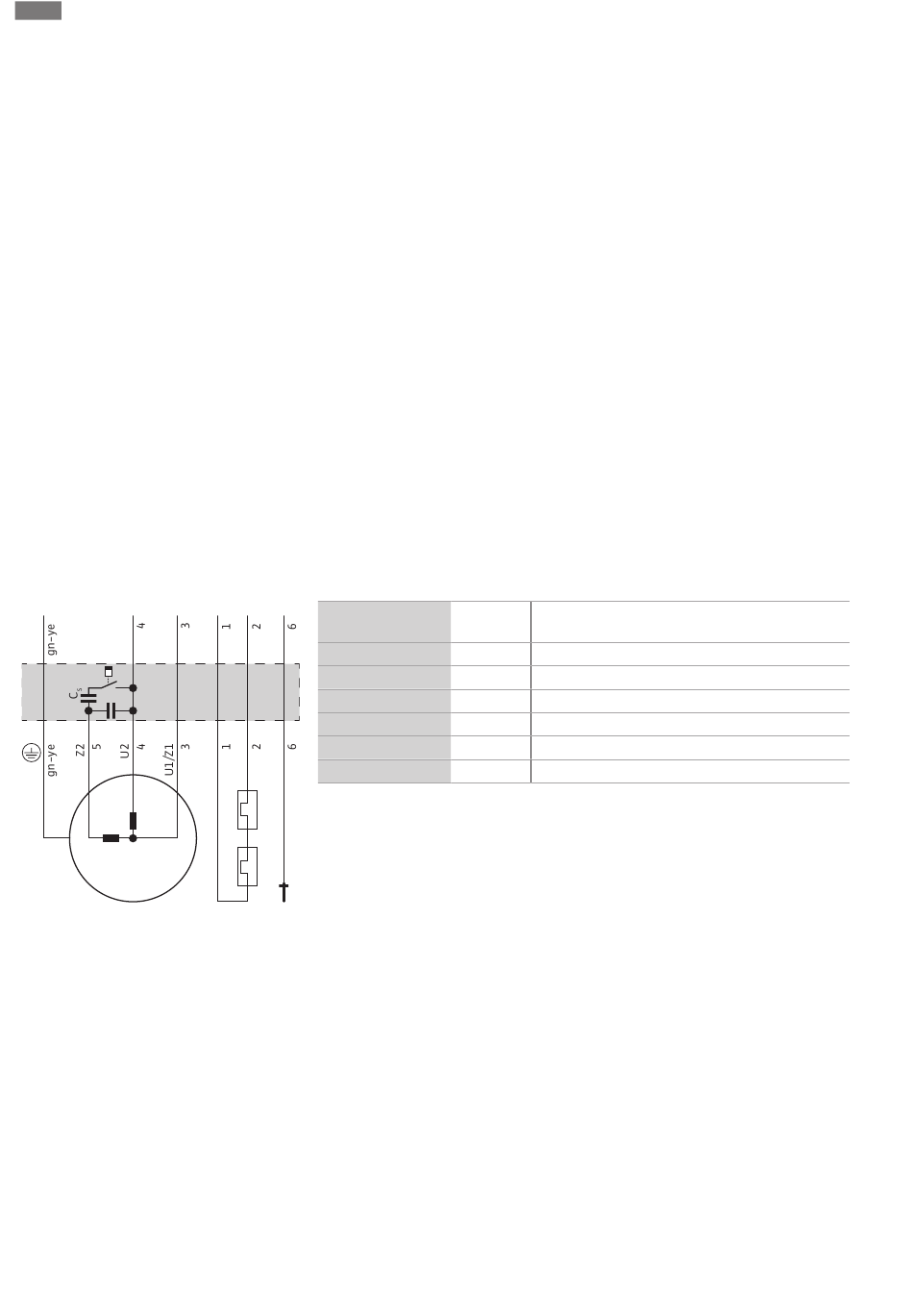

Fig. 7: Egyfázisú motor csatlakozási terve
6.5.4
A háromfázisú motor csatlakozta-
tása
1124
Telepítés és villamos csatlakoztatás
▪ nedvesség jutott a motorba vagy a csatlakozókábelbe.
▪ meghibásodott a felügyeleti berendezés.
Hiba esetén lépjen kapcsolatba az ügyfélszolgálattal.
Ellenőrizzük a szigetelési ellenállást szigetelésmérővel (mérőfeszültség = 1000 V). Az
alábbi értékeket tartsuk be:
▪ Első üzembe helyezéskor: a szigetelési ellenállás nem lehet kisebb 20 MΩ-nál.
▪ További mérések alkalmával: az értéknek nagyobbnak kell lennie 2 MΩ-nál.
Ellenőrizze a hőmérséklet-érzékelő ellenállását ellenállásmérővel. A következő értéke-
ket kell mérnie:
▪ Bimetál jeladó: mért érték = 0 ohm (vezetés).
▪ PTC-jeladó (termisztor): a mért érték a beépített jeladók számától függ. Egy PTC-jel-
adó esetén a hideg ellenállás 20 és 100 ohm közötti.
– Három sorosan kapcsolt jeladó esetén a mért érték 60 és 300 ohm közötti.
– Négy sorosan kapcsolt jeladó esetén a mért érték 80 és 400 ohm közötti.
Mérjük meg az elektróda ellenállását ellenállásmérővel. A mért értéknek a „végtelen"
felé kell tartania. ≤ 30 kiloohm esetén víz található az olajban, ilyenkor le kell cserélni az
olajat!
Az egyfázisú kivitel szabad kábelvégekkel van felszerelve. A villamos hálózathoz törté-
nő csatlakoztatás a kapcsolókészülékben lévő árambetápláló vezeték bekötésével tör-
ténik. Az elektromos csatlakoztatást mindig elektronikai szakembernek kell kialakí-
tania!
ÉRTESÍTÉS! Az egyes erek jelölése a csatlakoztatási vázlatot követi. Ne csupaszolja
le az ereket! Az erek és a csatlakoztatási vázlat más módon nem feleltethető meg
egymásnak.
20
21
DK
Ér
1, 2
3
4
5
6
zöld/sárga (gn-ye)
A háromfázisú kivitel szabad kábelvégekkel van felszerelve. A villamos hálózathoz tör-
ténő csatlakoztatás a kapcsolókészülékben lévő árambetápláló vezeték bekötésével
történik. Az elektromos csatlakoztatást mindig elektronikai szakemberrel végeztes-
sük!
A helyes forgásirányhoz jobbra forgó forgómezőnek kell rendelkezésre állnia.
ÉRTESÍTÉS! Az egyes erek jelölése a csatlakoztatási vázlatot követi. Ne csupaszolja
le az ereket! Az erek és a csatlakoztatási vázlat más módon nem feleltethető meg
egymásnak.
Megneve-
Kapocs
zés
20, 21
A motortekercs felügyelete
U1/Z1
L
U2
N
Z2
Az indító és üzemi kondenzátor csatlakozója
DK
A motortér felügyelete
PE
Földelés
WILO SE 2019-02
