Apkopes darbības
6.5.2.1
Motora tinuma izolācijas
pretestības pārbaude
6.5.2.2
Temperatūras sensoru pretestības
pārbaude
6.5.2.3
Hermētiskās telpas pārraudzības
ārējo elektrodu pretestības
pārbaude
6.5.3
Pieslēgums maiņstrāvas motoram
PE
N
L
C
r
M 1~

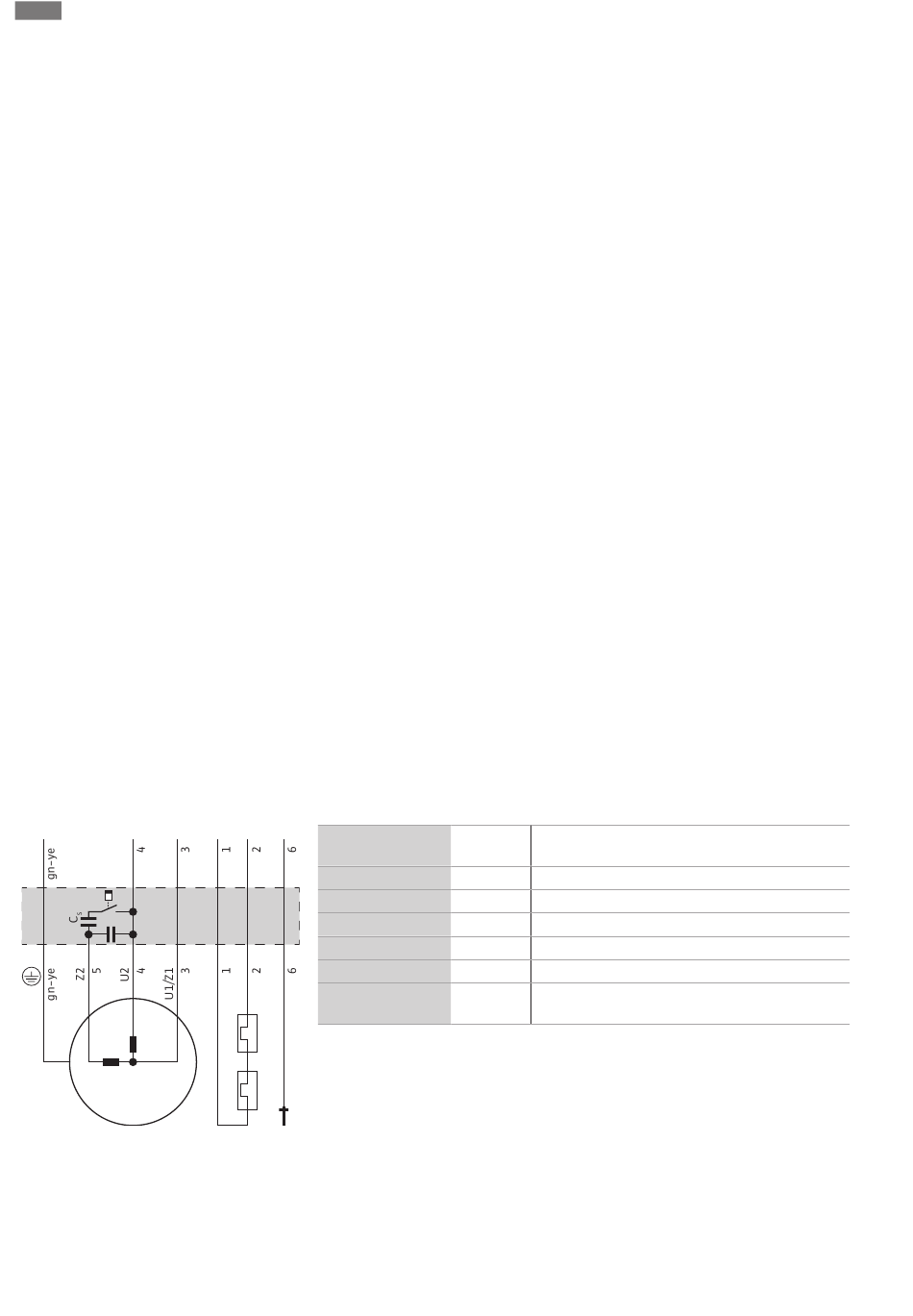

Fig. 7: Maiņstrāvas motora pieslēgumu shēma
6.5.4
Pieslēgums trīsfāzu maiņstrāvas
motoram
428
Montāža un pieslēgums elektrotīklam
nodrošinātas aizsargierīces (piem., pārsprieguma, pārāk zema sprieguma vai fāzu
atteices releju).
FI slēdzis (RCD)
Ievērojiet vietējā elektroapgādes uzņēmuma noteikumus! Ieteicams izmantot FI slēdzi.
Ja cilvēki var nonākt saskarē ar produktu un strāvu vadošiem šķidrumiem, nodrošiniet
pieslēgumu ar FI slēdzi (RCD).
Pirms montāžas veiciet šādas apkopes darbības:
▪ pārbaudiet motora tinuma izolācijas pretestību;
▪ pārbaudiet temperatūras sensoru pretestību;
▪ pārbaudiet stieņa elektrodu (pēc izvēles pieejams papildpiederums) pretestību.
Ja izmērītās vērtības atšķiras no norādītajām vērtībām:
▪ motorā vai pieslēguma kabelī iekļuvis mitrums;
▪ bojāta kontroles ierīce.
Kļūdas gadījumā sazinieties ar klientu servisu.
Izmēriet izolācijas pretestību ar izolācijas pārbaudes mērītāju (mērīšanas
līdzspriegums = 1000 V). Ievērojiet tālāk norādītās vērtības.
▪ Ekspluatācijas uzsākšanas laikā: izolācijas pretestība nedrīkst būt mazāka par 20 MΩ.
▪ Turpmākajiem mērījumiem: vērtībai jāpārsniedz 2 MΩ.
Izmēriet temperatūras sensora pretestību ar ommetru. Jāievēro tālāk norādītās
mērījumu vērtības.
▪ Bimetāla devējs: mērījuma vērtība = 0 omu (caurplūde).
▪ PTC sensors (rezistors): mērījuma vērtība atkarīga no iemontēto sensoru skaita. PTC
sensora pretestības intervāls ir no 20 līdz 100 omiem.
– Ar trim sērijveida sensoriem mērījuma vērtība ir no 60 līdz 300 omiem.
– Ar četriem sērijveida sensoriem mērījuma vērtība ir no 80 līdz 400 omiem.
Izmēriet elektrodu pretestību ar ommetru. Mērītajai vērtībai jātuvojas norādei
„bezgalība". Ja vērtība ir ≤ 30 kΩ, eļļa satur ūdeni. Nomainiet eļļu!
Maiņstrāvas modelis ir aprīkots ar brīviem kabeļu galiem. Pieslēgumu elektriskajam
tīklam nodrošina, pievienojot strāvas padeves vadu vadības ierīcē. Elektrisko
pieslēgumu vienmēr lieciet izveidot kvalificētam elektriķim!
IEVĒRĪBAI! Atsevišķie vadi ir marķēti atbilstoši pieslēguma shēmai. Nenogrieziet
vadu marķējumu! Nav nekādas papildu sasaistes starp vadu marķējumu un
pieslēguma shēmu.
20
21
DK
Vads
1, 2
3
4
5
6
Zaļa/dzeltena (gn-
ye)
Trīsfāzu maiņstrāvas modelis ir aprīkots ar brīvu kabeļa galu. Pieslēgumu elektriskajam
tīklam nodrošina, pievienojot strāvas padeves vadu vadības ierīcē. Elektrisko
pieslēgumu vienmēr lieciet izveidot kvalificētam elektriķim!
Nosaukum
Spaile
s
20, 21
Motora tinuma kontrole
U1/Z1
L
U2
N
Z2
Ieslēgšanas un darbības kondensatora pieslēgšana
DK
Motora telpas kontrole
PE
Zemējums
