lt
6
5
4

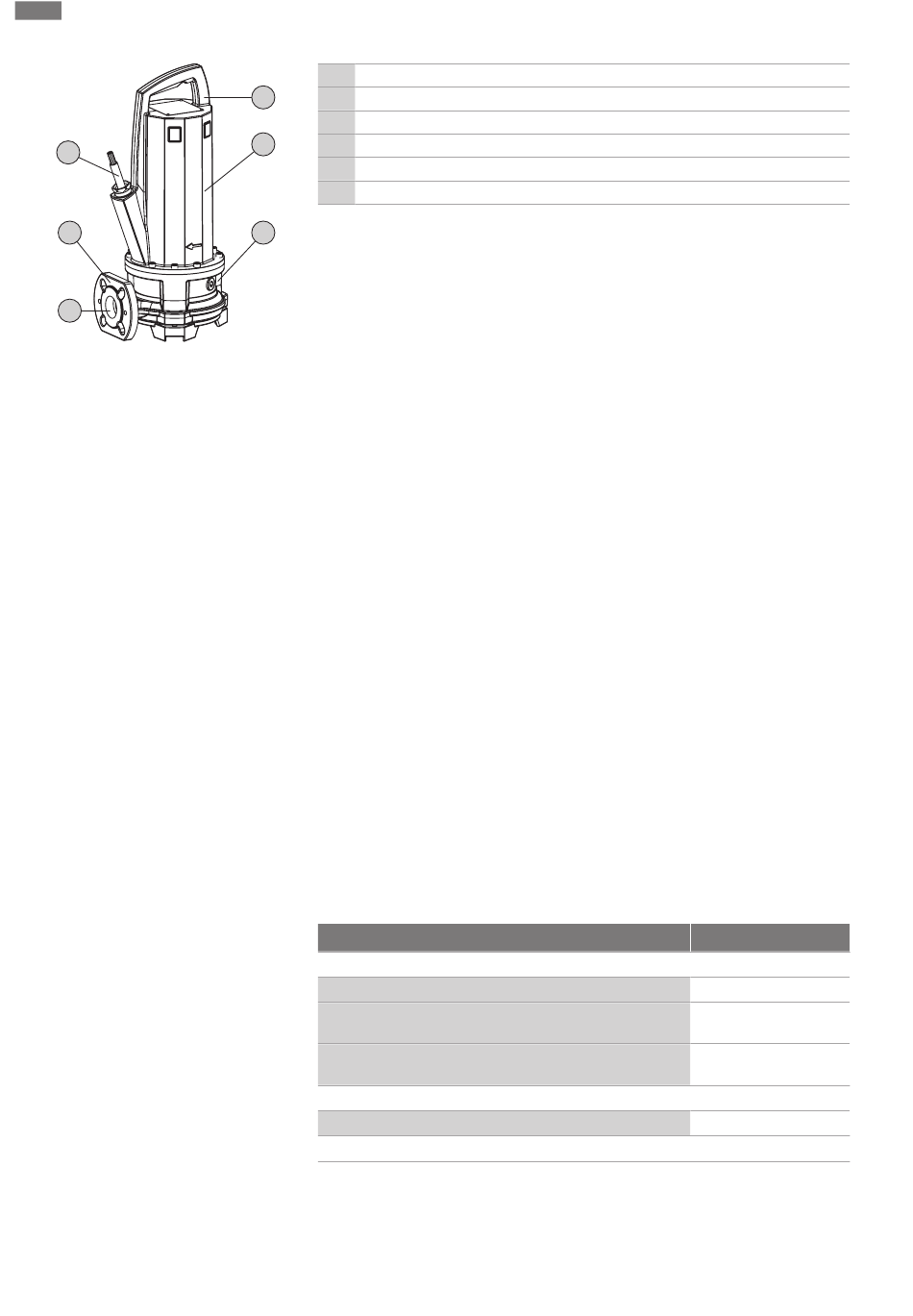

Fig. 1: Apžvalga
4.1.1 Hidraulinė sistema
4.1.2 Variklis
4.1.3 Sandarinimas
4.1.4 Medžiaga
4.2 Kontroliniai įrenginiai
458
Gaminio aprašymas
1 Nešimo rankena / tvirtinimo taškas
1
2 Variklio korpusas
3 Sandariklio korpusas
2
4 Slėgio įvadas
5 Hidraulikos korpusas
6 Maitinimo kabelis
3
Apytakinė hidraulinė sistema su prijungtu smulkintuvu. Smulkintuvu sukapojamos
minkštosios priemaišos, kad jas būtų galima gabenti 1¼" arba didesnio skersmens
vamzdynu. Prijungimas slėgio sistemos pusėje sukonstruotas kaip horizontali flanšinė
jungtis.
Hidraulinė sistema nėra savisiurbė, t. y. darbinė terpė turi atitekėti pati arba su
priešslėgiu.
Kaip pavara naudojami pumpuojama terpe aušinami trifazės srovės varikliai. Variklį
aušina jį supanti terpė. Liekamoji šiluma per variklio korpusą patenka tiesiai į darbinę
terpę arba supantį orą. Eksploatuojant įrenginį variklis gali iškilti. Sujungimo kabelis
išilgai užsandarintas hermetiška medžiaga, o jo galai palikti atviri.
Darbinė terpė ir variklio skyrius sandarinami dviem mechaniniais sandarikliais.
Sandarinimo kamera tarp kontaktinių sandarinimo žiedų yra užpildyta medicinine baltąja
alyva.
▪ Siurblio korpusas: EN-GJL-250 (ASTM A48 35/40B klasė)
▪ Darbaratis: EN-GJL-250 (ASTM A48 Class 35/40B) arba EN-GJS-500-7
(ASTM A536 70-50-05)
▪ Smulkintuvas: Abrazitas/1.4034 (AISI 420C)
▪ Variklio korpusas: EN-GJL-250 (ASTM A48 35/40B klasė)
▪ Velenas: 1.4401 (AISI 316)
▪ Sandariklis, variklio pusėje: C/MgSiO
▪ Sandariklis, terpės pusėje: SiC/SiC
▪ Sandariklis, statinis: NBR (Nitrilas)
Kontrolinių įrenginių apžvalga:
Vidiniai kontroliniai įrenginiai
Variklio skyrius
Variklio apvijos: Temperatūros ribotuvas
(1 kontūro temperatūros kontrolė)
Variklio apvijos: Temperatūros reguliatorius
(2 kontūrų temperatūros kontrolė)
Išoriniai kontroliniai įrenginiai
Sandarinimo kamera
Legenda: − = nėra / negalima; o = pasirinktinai; • = standartinė versija
Visi kontroliniai įrenginiai turi būti visada prijungti!
Variklio skyriaus kontrolė
Variklio kameros kontrolės įtaisas apsaugo variklio apvijas nuo trumpojo jungimo.
Drėgmės kontrolė vykdoma naudojant elektrodą.
4
P 13
•
•
o
o
