sv
6.5.2.2
Kontroll av temperaturgivarens
motstånd
6.5.2.3
Kontrollera motståndet för den
externa elektroden för
övervakning av tätningskammare
6.5.3
Anslutning enfasmotor
PE
N
L
C
r
M 1~

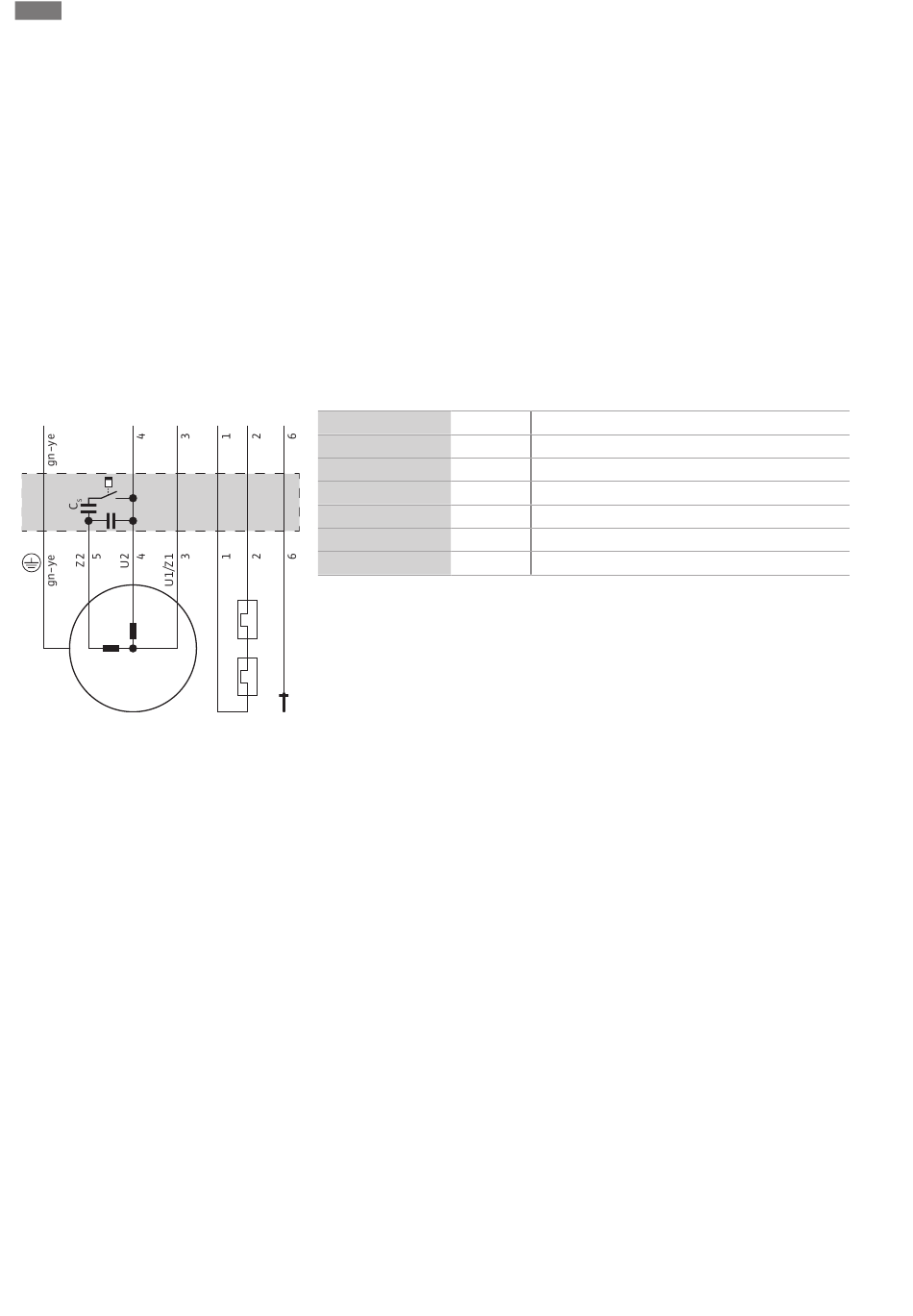

Fig. 7: Anslutningsschema enfasmotor
6.5.4
Anslutning trefasmotor
760
Installation och elektrisk anslutning
Kontrollera temperaturgivarens motstånd med en ohmmeter. Följande mätvärden
måste hållas:
▪ Bimetallsensor: Mätvärde = 0 ohm (genomgång).
▪ PTC-sensor (termistor): Mätvärde beroende på antalet monterade sensorer. En PTC-
sensor har ett motstånd i kallt läge på mellan 20 och 100 ohm.
– Med tre sensorer i serie ligger mätvärdet mellan 60 och 300 ohm.
– Med fyra sensorer i serie ligger mätvärdet mellan 80 och 400 ohm.
Kontrollera elektrodmotståndet med en ohmmeter. Det uppmätta värdet måste gå mot
"oändligheten". Vid värden ≤ 30 kOhm finns det vatten i oljan. Genomför oljebyte!
Enfasutförandet är utrustat med fria kabeländar. Anslutningen till elnätet upprättas
genom att ansluta strömkabeln till automatikskåpet. Låt alltid en kvalificerad
elektriker utföra anslutningen!
OBS! De enskilda ledarna är markerade enligt anslutningsschemat. Kapa inte ledare!
Det finns ingen ytterligare samordning mellan ledarbeteckning och
anslutningsschema.
20
21
DK
Ledare
1, 2
3
4
5
6
Grön/gul (gn-ye)
Trefasutförandet har fria kabeländar. Anslutningen till elnätet upprättas genom att
ansluta strömkabeln till automatikskåpet. Låt alltid en kvalificerad elektriker utföra
elektriska anslutningar!
För rätt rotationsriktning måste rotationsfältet vara högerroterande.
OBS! De enskilda ledarna är markerade enligt anslutningsschemat. Kapa inte ledare!
Det finns ingen ytterligare samordning mellan ledarbeteckning och
anslutningsschema.
Beteckning Plint
20, 21
Övervakning av motorlindning
U1/Z1
L
U2
N
Z2
Anslutning för start- och driftskondensator
DK
Övervakning av motorrum
PE
Jord
WILO SE 2019-02
