cs
9.6.1
Upozornění pro použití zajištění
šroubů
9.6.2
Které opravy je dovoleno
provádět
9.6.3
Nastavení mělnícího zařízení
2
1

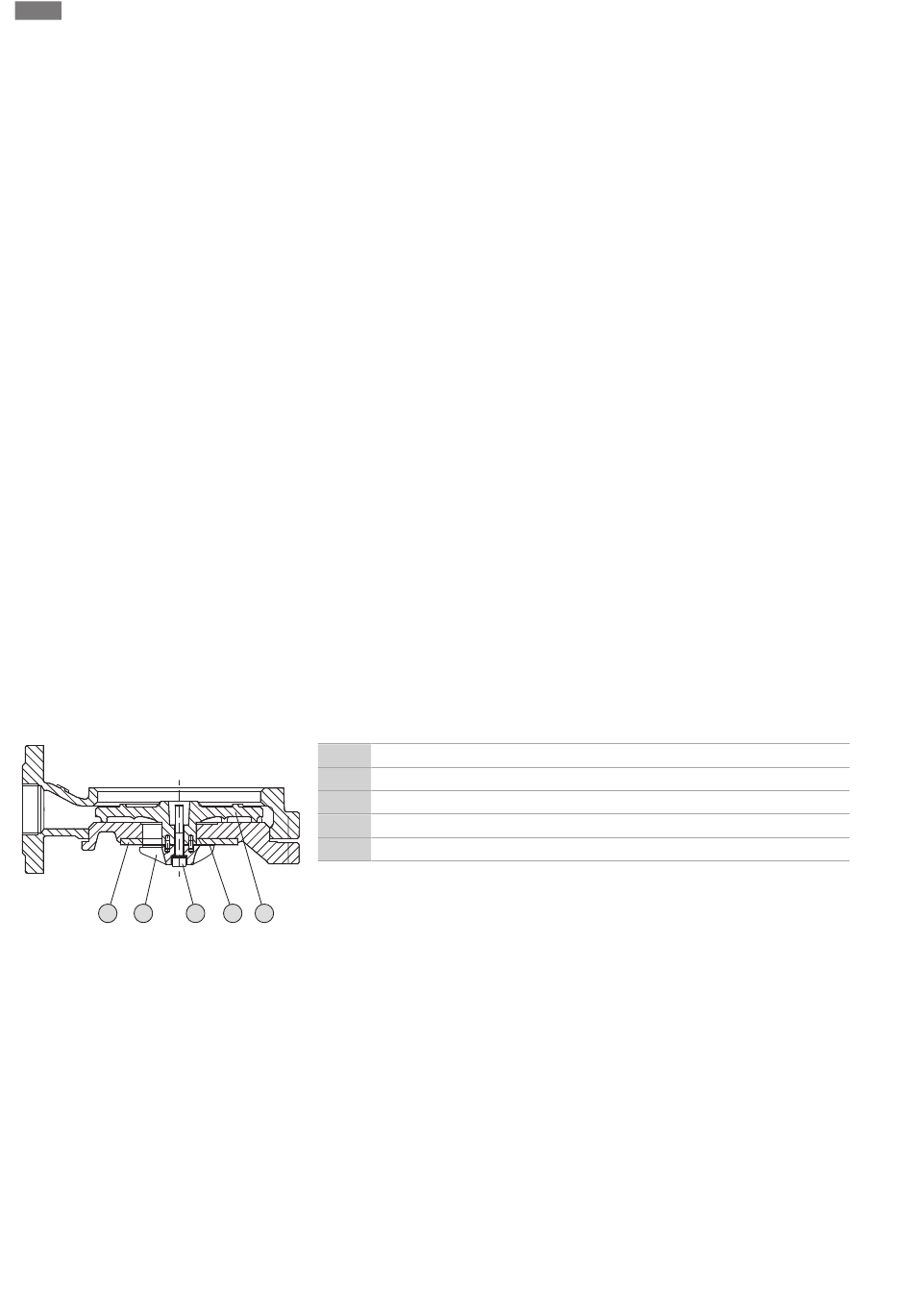

Fig. 11: Nastavení řezné spáry
1014
Údržba
▪ Odkapy média a provozního prostředku ihned zachyťte!
▪ Těsnicí O-kroužky, těsnění a šroubové pojistky vždy vyměňte!
▪ Dodržte utahovací momenty z přílohy!
▪ Při těchto pracích je přísně zakázáno vynakládat přílišnou sílu!
Šrouby mohou být opatřeny zajištěním proti povolení. Zajištění šroubu je z výroby
možné dvěma různými způsoby:
▪ Tekuté zajištění šroubu
▪ Mechanické zajištění šroubu
Zajištění šroubu vždy obnovte!
Tekuté zajištění šroubu
Při kapalném zajištění šroubu se používají polopevná zajištění šroubu (např. Loctite
243). Tato zajištění šroubu lze povolit při vynaložení zvýšeného úsilí. Pokud zajištění
šroubu nepovolí, musí být připojení nahřáto na teplotu cca 300 °C (572 °F). Konstrukční
součásti po demontáži pečlivě očistěte.
Mechanické zajištění šroubu
Mechanické zajištění šroubu sestává ze dvou klínových pojistek Nord-Lock. Zajištění
šroubového spoje je zde realizováno upínací silou. Zajištění šroubu Nord-Lock se smí
používat pouze se šrouby opatřenými povrchovou úpravou Geomet pevnostní třídy
10.9. Použití s nereznoucími šrouby je zakázáno!
▪ Nastavení řezné spáry.
Spára mezi řezací deskou a břitem je cca 0,1 – 0,2 mm (0,004-0,008 in). Mezera se zde
definuje prostřednictvím vymezovacích podložek mezi břitem a oběžným kolem. Je-li
spára příliš velká, klesá mělnící výkon a množí se případy ucpání. V tomto případě se
musí mezera znovu nastavit.
Potřebné nářadí
▪ Momentový klíč s nástavcem na vnitřní šestihran velikosti 5
▪ Klíč na vnitřní šestihran velikosti 5
▪ Vhodný pomocný nástroj pro aretaci rotujícího břitu
Pracovní kroky
1
2
3
4
5
‡
Ochranné vybavení je na místě
‡
Čerpadlo je vyčištěné a případně vydezinfikované
5
4
3
‡
Je připraveno potřebné nářadí
1. Břit zafixujte pomocí vhodného nástroje.
2. Vyšroubujte upevňovací šroub břitu. VAROVÁNÍ! Nebezpečí pořezání! Břit má
ostré hrany. Noste vhodné ochranné rukavice.
3. Stáhněte břit.
4. Vyjmutím nebo výměnou vymezovacích podložek nastavte mezeru 0,1 – 0,2 mm
(0,004-0,008 in). Pozor: OZNÁMENÍ! Břit nesmí dřít o řezací desku.
5. Břit znovu nasaďte.
6. Zašroubujte upevňovací šroub. Max. utahovací moment: 37 Nm (27 ft·lb)
7. Změřte mezeru a v případě potřeby opakujte pracovní kroky.
Břit
Řezací deska
Vymezovací podložky
Upevňovací šroub
Oběžné kolo
WILO SE 2019-02
