6.5.2.3
Tihendusruumi seireseadise
väliste elektroodide takistuse
kontrollimine
6.5.3
Vahelduvvoolumootori
ühendamine
PE
N
L
C
r
M 1~

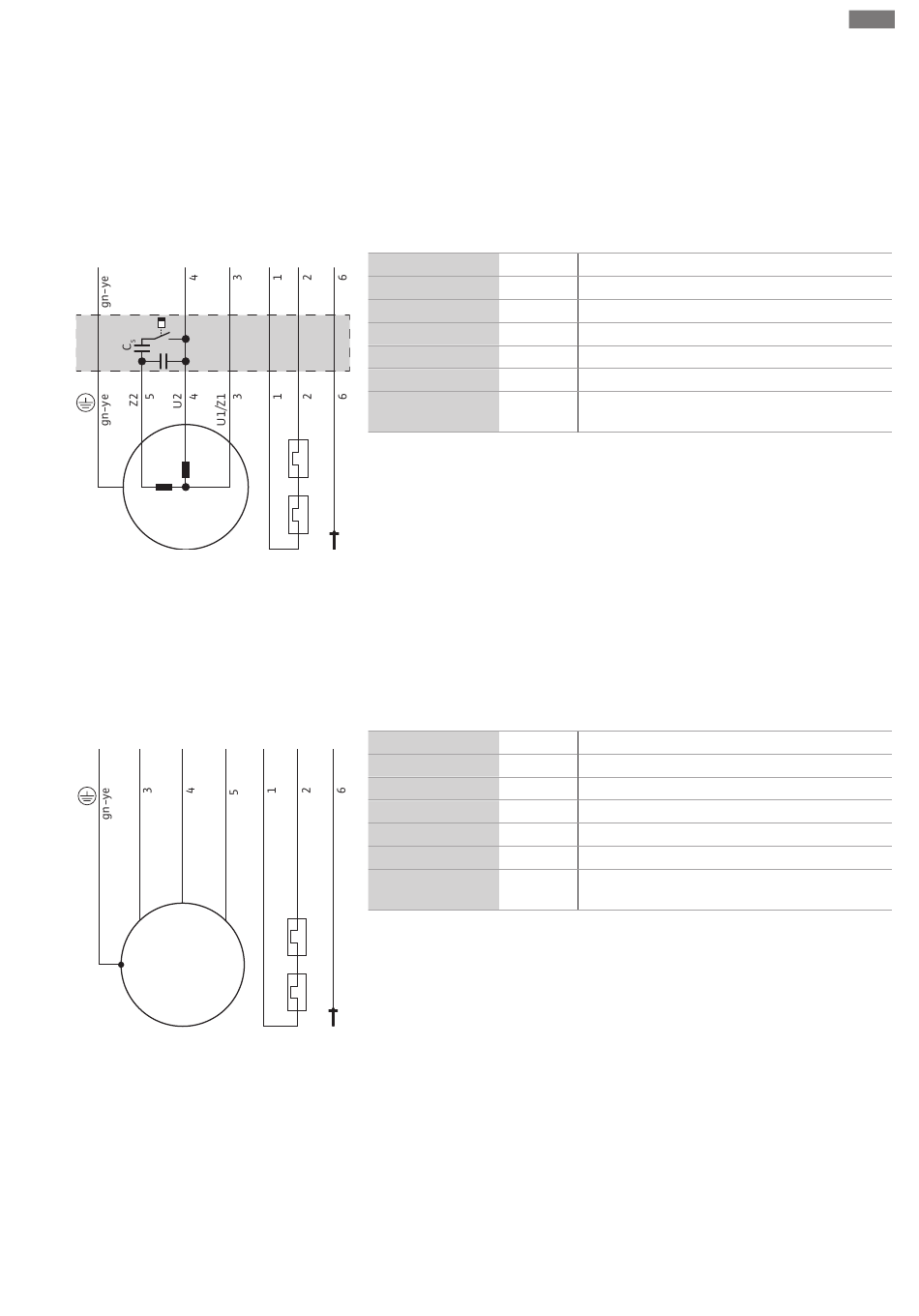

Fig. 7: Vahelduvvoolumootori ühendusskeem
6.5.4
Kolmefaasilise mootori
ühendamine
PE
U
V
W
M 3~
Fig. 8: Ühendusskeem: Otsekäivitus, bimetall-
andur
Paigaldus- ja kasutusjuhend Wilo-Rexa CUT GE
Paigaldamine ja elektriühendus
Mõõtke elektroodi takistust oommeetriga. Väärtus peab lähenema lõpmatusele.
Väärtuste ≤30 kOhmi korral on õlis vett ning tuleb teha õlivahetus!
Vahelduvvooluversioon on varustatud vabade kaabliotstega. Toitevõrku ühendamiseks
ühendatakse voolu juhtivad kaablid lülitusseadisega. Laske ühendus alati elektrikul
teha!
TEATIS! Üksikud sooned on kirjeldatud vastavalt ühendusskeemile. Ärge lõigake
sooni! Soonte kirjelduse ning ühendusskeemi vahel ei ole muud paigutust.
20
21
DK
Juhtmesoon
1, 2
3
4
5
6
Roheline/kollane
(gn-ye)
Kolmefaasilisel versioonil on vaba kaabliots. Toitevõrku ühendamiseks ühendatakse
voolu juhtivad kaablid lülitusseadisega. Laske elektriühendus teha alati elektrikul.
Õige pöörlemissuuna jaoks peab olema parempoolne pöördväli.
TEATIS! Üksikud sooned on kirjeldatud vastavalt ühendusskeemile. Ärge lõigake
sooni! Soonte kirjelduse ning ühendusskeemi vahel ei ole muud paigutust.
20
21
DK
Juhtmesoon
1, 2
3
4
5
6
Roheline/kollane
(gn-ye)
Tähis
Klemm
20, 21
Mootori mähise seire
U1/Z1
L
U2
N
Z2
Käivitus- ja töökondensaatori ühendus
DK
Mootoriruumi seireseadis
PE
Maandus
Tähis
Klemm
20, 21
Mootori mähise seire
U
L1
V
L2
W
L3
DK
Mootoriruumi seireseadis
PE
Maandus
et
185
