9.6.1
Напомени за употребата на
шрафови за затворање
9.6.2
Какви поправки смеат да се
изведат
9.6.3
Подесување алат за сечење
2
1
4

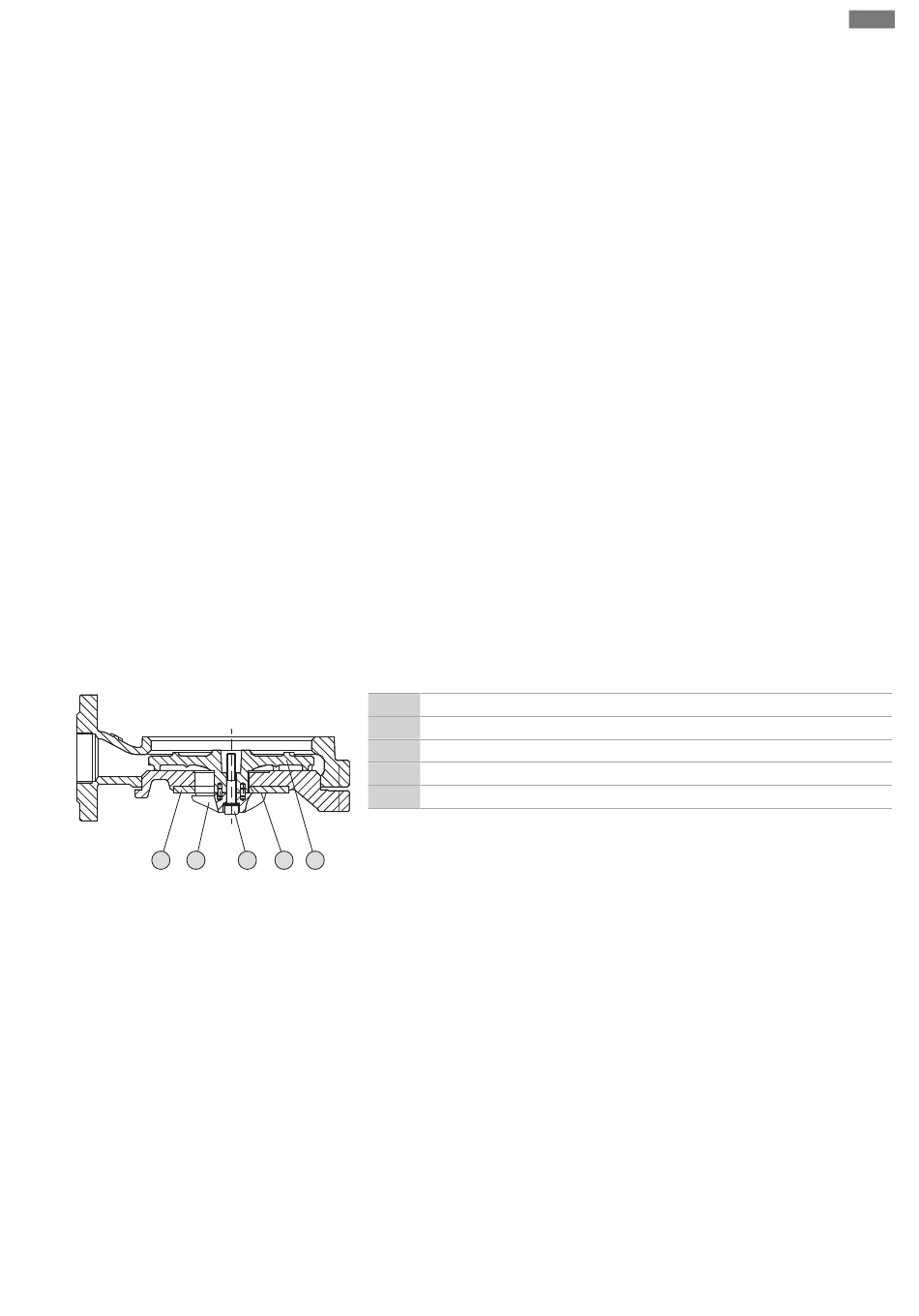

Fig. 11: Поставување празнина за сечење
Упатство за вградување и работа Wilo-Rexa CUT GE
Сервисирање
Завртките може да имаат подлошка. Подлошката е фабрички нагодена на два
различни начина:
▪ Течна подлошка
▪ Механичка подлошка
Секогаш заменувајте ги подлошките!
Течна подлошка
Кај течни подлошки се употребуваат оние со средна цврстина (пр. Loctite 243).
Овие подлошки се вадат со малку повеќе сила. Доколку не може да се извади
подлошката, мора да ја загреете на 300 °C (572 °F). Темелно исчистете ги
составните елементи по демонтажа.
Механичка подлошка
Механичката подлошка се состои од две Nord-Lock блокирачки дводелни шајбни.
На тој начин зашрафениот шраф се осигурува дополнително со силата на
самозатегнување. Блокирачките дводелни шајбни Nord-Lock смеат да се
употребуваат само со шрафови обложени со Geomet од класа на цврстина 10.9.
Забрането е да се употребуваат нерѓосувачки шрафови!
▪ Подесување празнина за сечење.
Празнината меѓу плочата за сечење и сечивото изнесува околу 0,1...0,2 mm
(0,004...0,008 in). Празнината за сечење овде се дефинира со дистанцирачка
шајбна меѓу сечивото и работното коло. Кога празнината е преголема,
резултатите од сечењето се влошуваат и се создава блокада. Во таков случај
мора да се подеси празнината.
Потребен алат
▪ Клуч со крцкало со шестоаголен отвор со големина 5
▪ Имбус клуч големина 5
▪ Соодветни помошни средства за заклучување на ротирачкото сечиво
Работни чекори
1
Сечиво
2
Плоча за сечење
3
Дистанцирачка шајбна
4
Шрафови за прицврстување
5
Работно коло
‡
Заштитната опрема е поставена
‡
5
Пумпата е исчистена и дезинфицирана по потреба
3
‡
Потребниот алат е подготвен
1. Сечивото е заклучено со соодветно помошно средство.
2. Одвртете ги шрафовите за прицврстување сечиво.
ПРЕДУПРЕДУВАЊЕ! Опасност од повреди поради исекување! Сечивото има
остри рабови. Носете соодветни заштитни ракавици.
3. Извадете го сечивото.
4. Со отстранување или замена на дистанцирачките шајбни, се добива празнина
од 0,1...0,2 mm (0,004...0,008 in). Внимание: НАПОМЕНА! Не смее сечивото да
се трие од плочата за сечење.
5. Повторно поставете го сечивото.
6. Завртете ги шрафовите за прицврстување. Макс. вртежен момент: 37 Nm (27
ft·lb)
7. Измерете ја празнината и ако е потребно повторете ги чекорите.
mk
853
