PE
U
V
W
M 3~

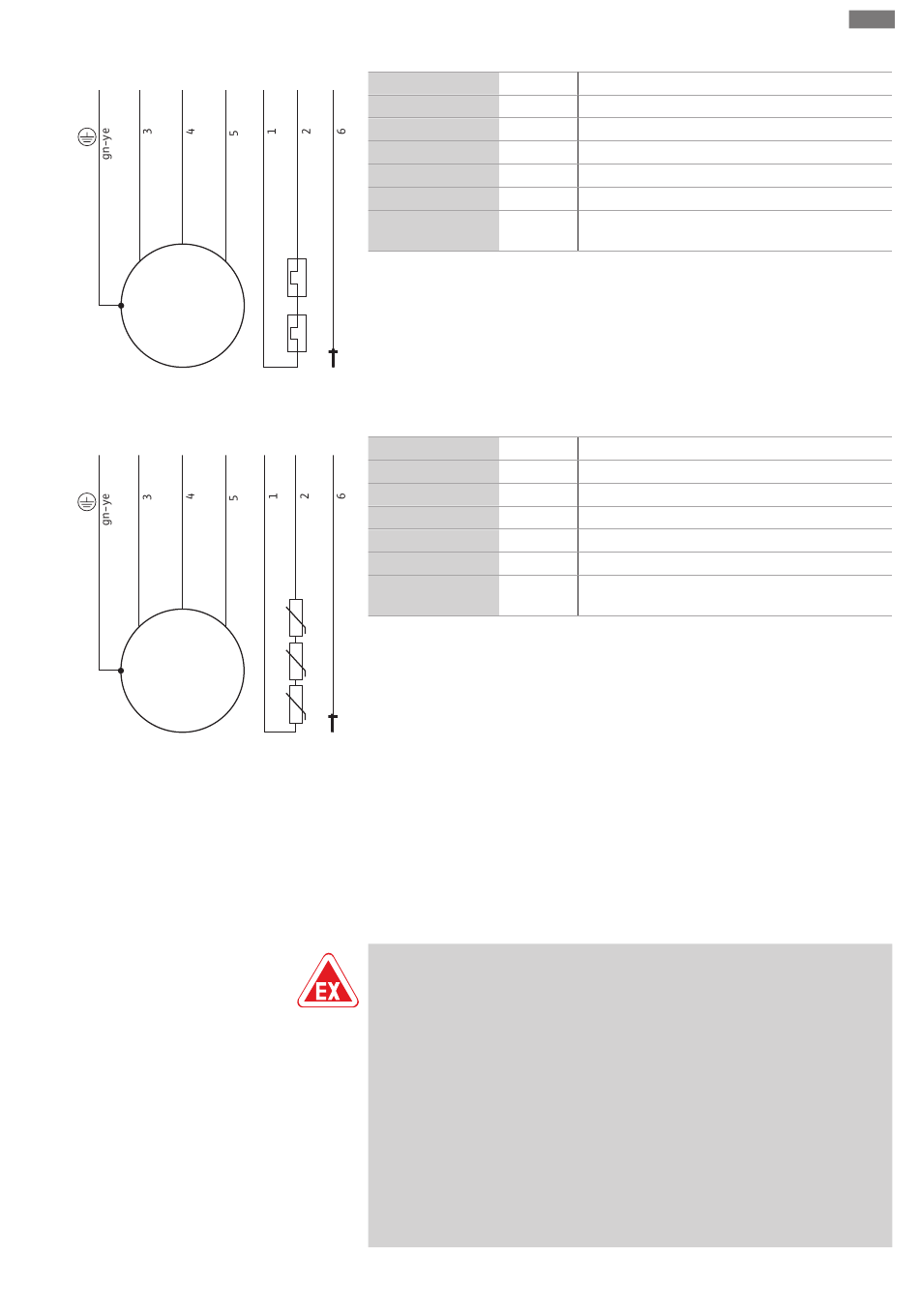

Fig. 8: Plan de conexiuni: Pornire directă,
senzor cu bimetal
PE
U
V
W
M 3~
Fig. 9: Plan de conexiuni: Pornire directă,
senzor PTC
6.5.5
Racord dispozitive de
monitorizare
Instrucţiuni de montaj şi exploatare Wilo-Rexa CUT GE
Instalarea și racordarea electrică
20
21
DK
Conductor
1, 2
3
4
5
6
Verde/galben (gn-
ye)
10
11
DK
Conductor
1, 2
3
4
5
6
Verde/galben (gn-
ye)
Pentru detalii exacte privind racordarea și versiunea dispozitivelor de monitorizare,
consultați planul de conexiuni anexat. Dispuneți întotdeauna racordarea de către un
electrician calificat!
NOTĂ! Conductorii individuali sunt denumiți conform planului de conexiuni. Nu tăiați
acești conductori! Nu există alte asocieri între denumirea conductorului și planul de
conexiuni.
PERICOL
Pericol de explozie din cauza racordării incorecte!
În cazul în care dispozitivele de monitorizare nu sunt racordate corect, în situația
utilizării în zone cu pericol de explozie există risc de leziuni fatale din cauza exploziei!
Dispuneți întotdeauna racordarea de către un electrician calificat. La utilizarea
pompei în zonele cu pericol de explozie sunt valabile următoarele:
• Conectați monitorizarea termică a motorului printr-un releu de evaluare!
• Dezactivarea cu ajutorul limitatorului de temperatură trebuie să aibă loc cu
blocarea simultană împotriva repornirii! Reconectarea poate fi posibilă abia după
acționarea manuală a tastei de deblocare!
• Conectați electrodul extern (de ex. controlul camerei de etanșare) printr-un
releu de evaluare cu circuit electric cu siguranță intrinsecă!
• Respectați și celelalte informații din capitolul Protecție în zonele cu pericol de
explozie din anexa acestor instrucțiuni de montaj și exploatare!
Denumire
Bornă
20, 21
Supravegherea bobinajului motorului
U
L1
V
L2
W
L3
DK
Supravegherea compartimentului motorului
PE
Legătură la masă
Denumire
Bornă
10, 11
Supravegherea bobinajului motorului
U
L1
V
L2
W
L3
DK
Supravegherea compartimentului motorului
PE
Legătură la masă
ro
675
