Wilo Rexa CUT GE Einbau- Und Betriebsanleitung Seite 933

9.6.1 Napotki za uporabo varoval
vijakov
9.6.2 Katera popravila je dovoljeno
izvajati
9.6.3 Ponovna nastavitev sekača
2 1 4

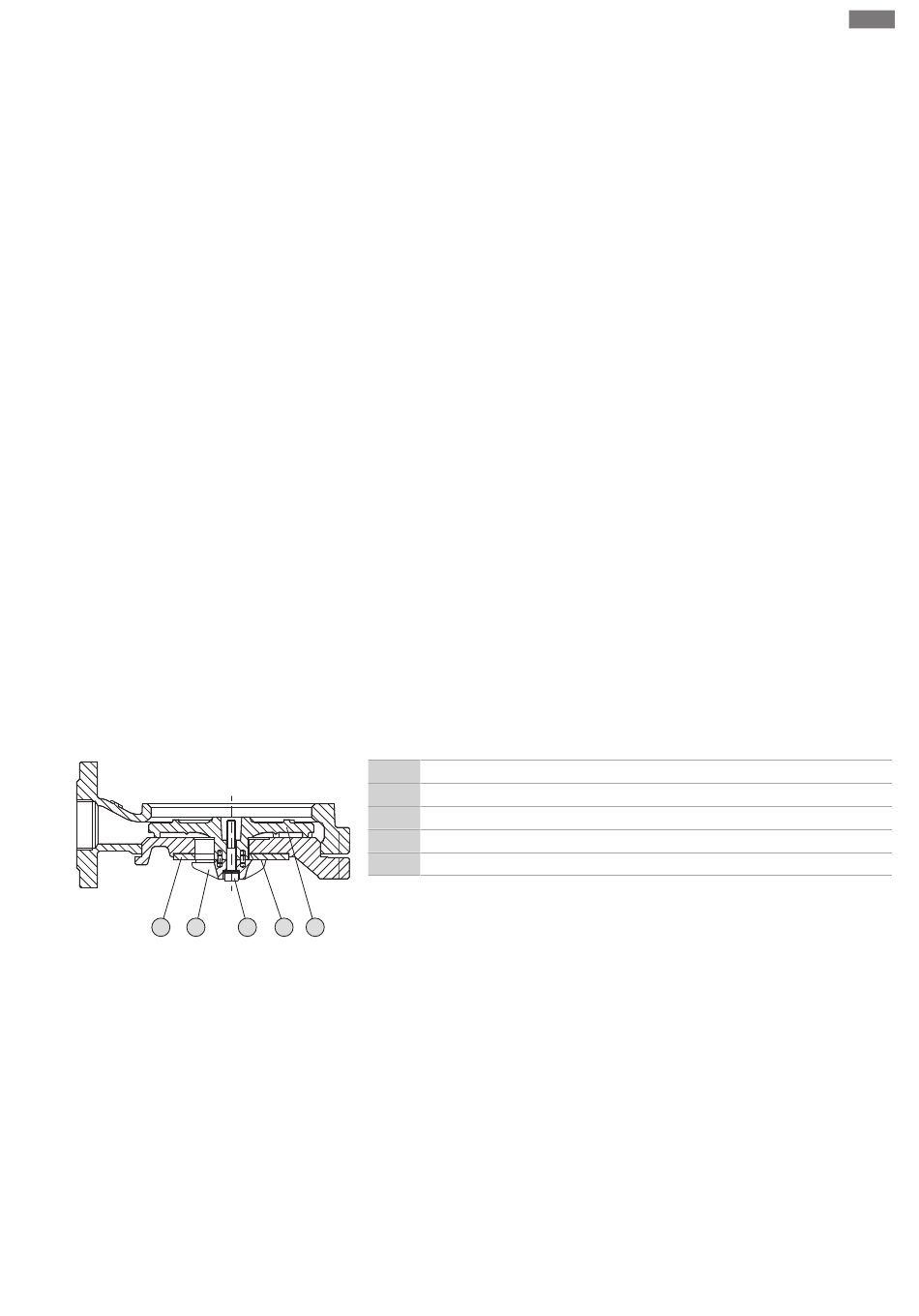

Fig. 11: Nastavitev sekalne reže
Navodila za vgradnjo in obratovanje Wilo-Rexa CUT GE
Vzdrževanje
Pri popravilih na splošno velja:
▪ Količino kapljevin medija in obratovalnega sredstva zajemite takoj!
▪ O-obroče, tesnila in varovala vijakov je vedno treba nadomestiti!
▪ Upoštevajte pritezne momente v prilogi!
▪ Uporaba sile je pri tem delu strogo prepovedana!
Vijaki so lahko opremljeni z varovalom vijakov. Varovalo vijaka je tovarniško izvedeno na
dva načina:
▪ Tekoče varovalo vijakov
▪ Mehansko varovalo vijakov
Varovalo vijaka vedno zamenjajte!
Tekoče varovalo vijakov
Pri tekočem varovalu vijakov se uporablja srednje trdna varovala vijakov (npr. Loctite
243). Ta varovala vijakov je mogoče sprostiti s povečano silo. Če se varovalo vijakov ne
sprosti, je treba povezavo segreti na pribl. 300 °C (572 °F). Po demontaži sestavne dele
temeljito očistite.
Mehansko varovalo vijakov
Mehansko varovalo vijakov je sestavljeno iz dveh podložk Nord-Lock za zaščito klina.
Vijačno povezavo pri tem varuje moč sponke. Varovalo vijaka Nord-Lock se sme
uporabljati samo z vijaki razreda trdnosti 10,9, prevlečenimi z Geomet. Uporaba z
nerjavečimi vijaki je prepovedana!
▪ Ponovno nastavite sekalno režo.
Reža med sekalno ploščo in sekačem znaša približno 0,1...0,2 mm (0,004...0,008 in). Ob
tem sekalno režo določite preko distančnih ploščic med sekačem in tekačem. Če je reža
prevelika, se zmanjša moč rezanja in pojavijo se zamašitve. V tem primeru je treba režo
ponovno nastaviti.
Potrebno orodje
▪ Navorni ključ s šesterokotnimi vstavki velikosti 5
▪ Inbus ključ velikosti 5
▪ Primerno sredstvo za aretirni mehanizem za rotacijski sekač
Delovni koraki
1 Sekač
2 Sekalna plošča
3 Distančne ploščice
4 Vijak za pritrditev
5 Tekač
‡
Zaščitna oprema je nameščena
‡
5 Črpalka je očiščena in po potrebi dezinficirana
3
‡
Na voljo je potrebno orodje
1. Sekač aretirajte s primernim sredstvom.
2. Izvijte vijak za pritrditev sekača. OPOZORILO! Nevarnost ureznin! Sekač ima ostre
robove. Nosite ustrezne zaščitne rokavice.
3. Odstranite sekač.
4. Ko odstranite ali zamenjate distančno ploščico, nastavite režo 0,1...0,2 mm
(0,004...0,008 in). Pozor: OBVESTILO! Sekač se ne sme vleči po sekalni plošči.
5. Nazaj nataknite sekač.
6. Privijte vijak za pritrditev. Maks. pritezni moment: 37 Nm (27 ft·lb)
7. Režo znova izmerite in po potrebi ponovite delovne korake.
sl
