PE N L
C
r
M 1~

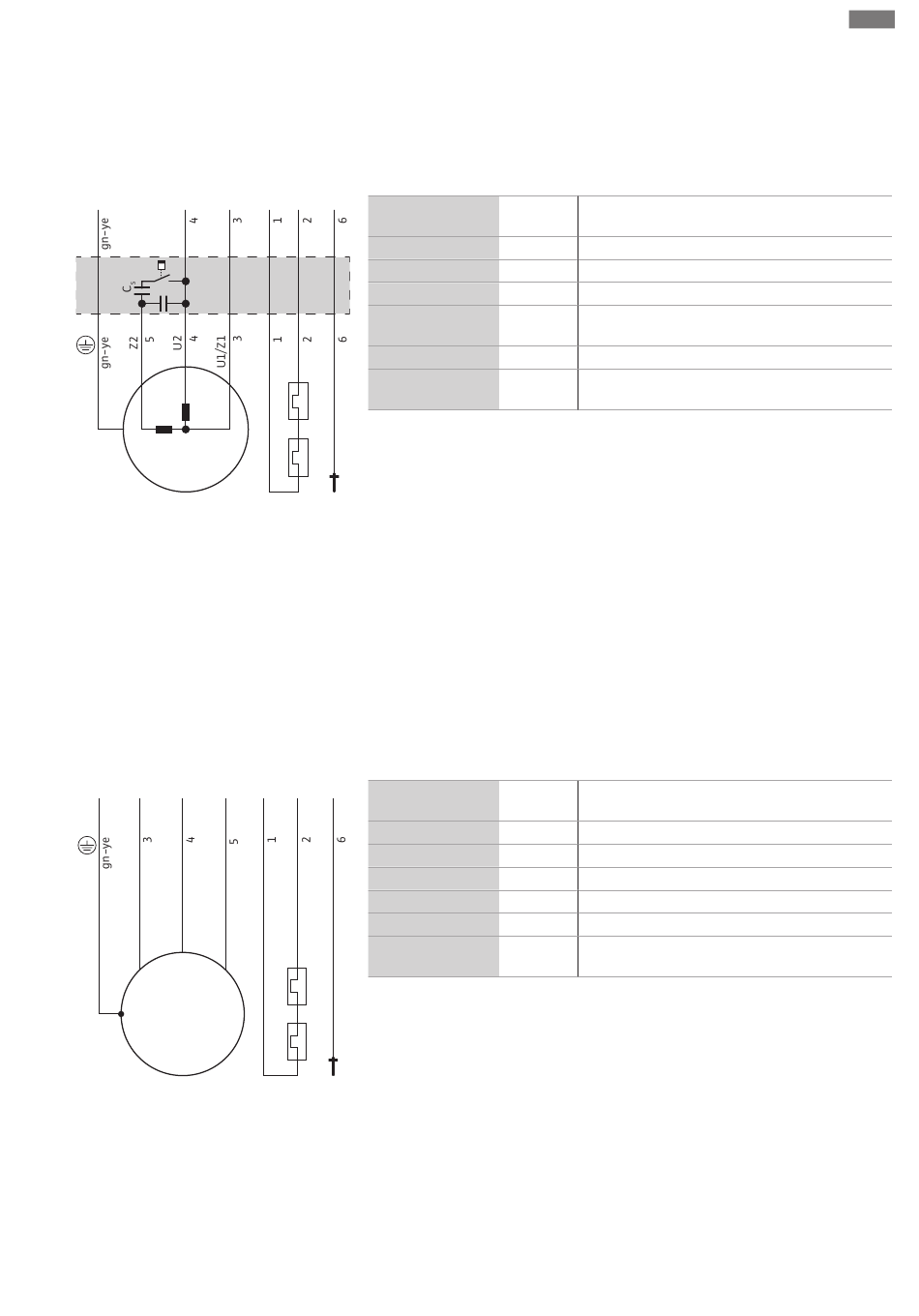

Fig. 7: Схема подсоединения однофазного
электродвигателя
6.5.4 Подсоединение трехфазного
электродвигателя
PE U V W
M 3~
Fig. 8: Схема электрических подсоединений
Прямой пуск, биметаллический датчик
Инструкция по монтажу и эксплуатации Wilo-Rexa CUT GE
Монтаж и электроподключение
питания к прибору управления. Подсоединение к электросети всегда должен
выполнять электрик!
УВЕДОМЛЕНИЕ! Отдельные жилы обозначены в соответствии со схемой элек-
трических подсоединений. Жилы не обрезать! Так как нет каких-либо допол-
нительных способов распознавания жил на схеме электрических подсоедине-
ний.
20 21 DK
Жила
1, 2
3
4
5
6
Зеленый/желтый
(gn-ye)
Трехфазное исполнение предусматривает оснащение свободным концом кабеля.
Подсоединение к электросети выполняется путем подсоединения кабеля подачи
электропитания к прибору управления. Подсоединение к электросети всегда
должен выполнять электрик!
Для правильного направления вращения необходимо наличие поля правого вра-
щения.
УВЕДОМЛЕНИЕ! Отдельные жилы обозначены в соответствии со схемой элек-
трических подсоединений. Жилы не обрезать! Так как нет каких-либо допол-
нительных способов распознавания жил на схеме электрических подсоедине-
ний.
20 21 DK
Жила
1, 2
3
4
5
6
Зеленый/желтый
(gn-ye)
Обозначе- Клемма
ние
20, 21 Контроль обмотки электродвигателя
U1/Z1 L
U2 N
Z2 Подсоединение пускового и рабочего конден-
сатора
DK Контроль камеры электродвигателя
PE земля
Обозначе- Клемма
ние
20, 21 Контроль обмотки электродвигателя
U L1
V L2
W L3
DK Контроль камеры электродвигателя
PE Земля
