Informácie o používaní poistiek
skrutiek
9.6.2
Ktoré opravy sa smú vykonávať
9.6.3
Nastavenie rezacieho ústrojen-
stva
2
1

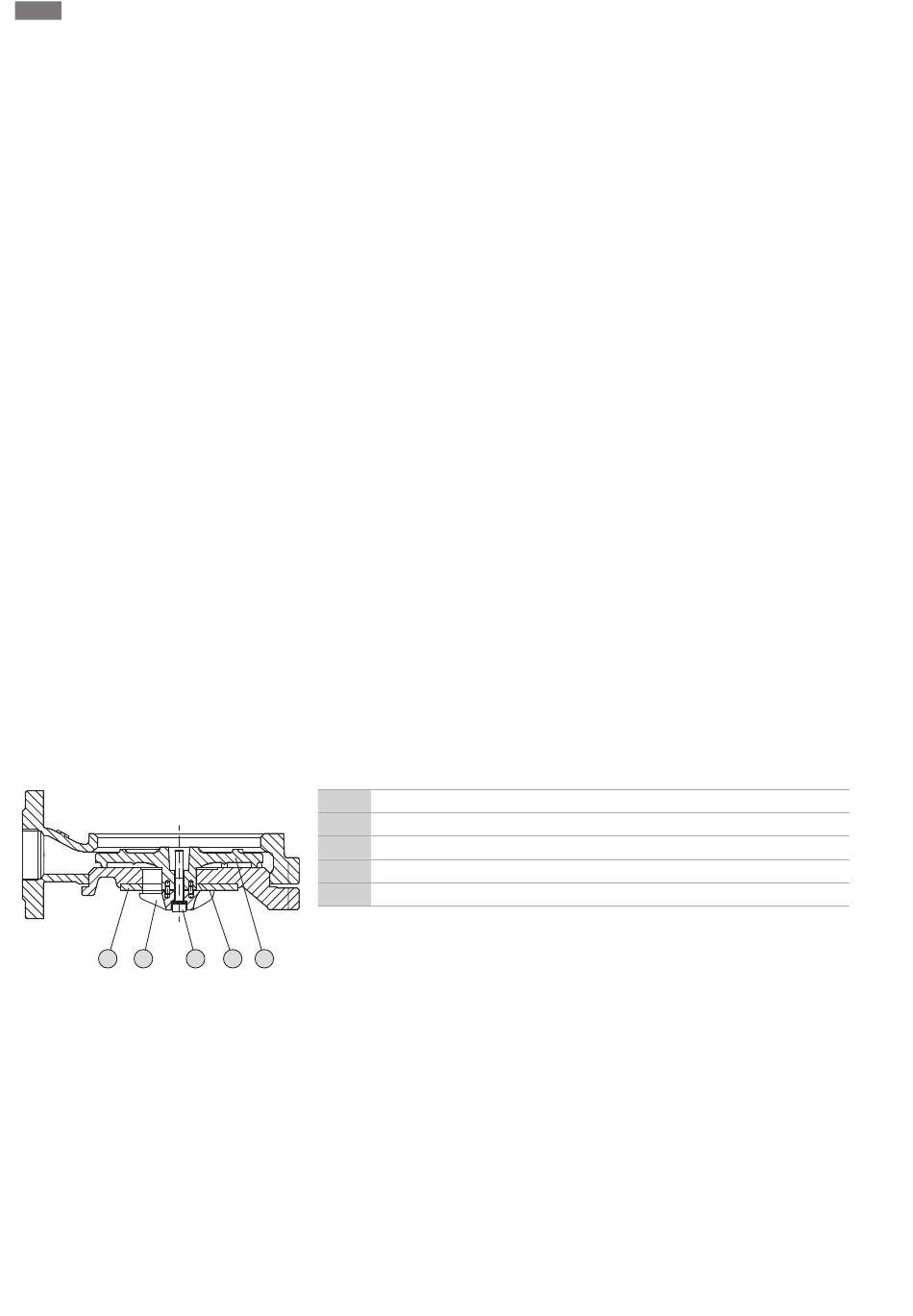

Fig. 11: Nastavenie reznej štrbiny
894
Údržba
▪ Čerpadlo je dôkladne vyčistené a (prípadne) vydezinfikované.
Pri opravách platí všeobecne:
▪ Okamžite zachyťte kvapkajúce množstvo média a prevádzkového prostriedku!
▪ Kruhové tesniace krúžky, tesnenia a poistky skrutiek je vždy nutné vymeniť!
▪ Dodržte uťahovacie momenty v prílohe!
▪ Používanie násilia je pri týchto prácach prísne zakázané!
Skrutky môžu byť vybavené poistkami. Skrutky sa z výroby poisťujú dvomi rôznymi
spôsobmi:
▪ Tekutá poistka skrutky
▪ Mechanická poistka skrutky
Poistku skrutky vždy obnovujte!
Tekutá poistka skrutky
Pri tekutej poistke skrutky sa používajú stredne pevné poistky skrutiek (napr. Locti-
te 243). Tieto poistky skrutiek sa dajú s väčším nasadením sily uvoľniť. Ak sa poistka
skrutiek neuvoľní, musí sa spoj zahriať na teplotu cca 300 °C (572 °F). Konštrukčné diely
po demontáži dôkladne očistite.
Mechanická poistka skrutky
Mechanická poistka skrutky sa skladá z dvoch klinových poistných podložiek Nord-
Lock. Zaistenie skrutkového spoja je tu zabezpečené zvieracou silou. Poistka skrutky
Nord-Lock sa vo všeobecnosti používa len pri skrutkách s povrchovou úpravou Geomet,
ktoré patria do triedy pevnosti 10.9. Použitie s nehrdzavejúcimi skrutkami je zakáza-
né!
▪ Nastavenie reznej štrbiny.
Štrbina medzi reznou platňou a nožom je 0,1 až 0,2 mm (0,004 až 0,008 palca). Rezná
medzera je pritom definovaná dištančnými krúžkami medzi nožom a obežným kolesom.
Ak je štrbina príliš veľká, rezný výkon sa zníži a upchatia sú častejšie. V tomto prípade je
potrebné vykonať opätovné nastavenie štrbiny.
Potrebné nástroje
▪ Momentový kľúč s nadstavcom pre vnútorný šesťhran veľkosti 5
▪ Kľúč s vnútorným šesťhranom veľkosti 5
▪ Vhodná pomôcka na aretáciu pre rotujúci nôž
Pracovné kroky
1
2
3
4
5
‡
Sú použité ochranné prostriedky
‡
5
Čerpadlo je vyčistené a príp. vydezinfikované
4
3
‡
Potrebné nástroje sú k dispozícii
1. Nôž zaaretujte pomocou vhodnej pomôcky.
2. Vyskrutkujte upevňovaciu skrutku noža. VAROVANIE! Nebezpečenstvo rezných
poranení! Nôž má ostré hrany. Noste ochranné rukavice.
3. Stiahnite nôž.
4. Vybratím alebo výmenou dištančných krúžkov definujte štrbinu 0,1...0,2 mm
(0,004...0,008 palca). Pozor: OZNÁMENIE! Nôž sa nesmie odierať o reznú platňu.
5. Nôž znovu nasaďte.
6. Naskrutkujte upevňovaciu maticu. Max. uťahovací moment: 37 Nm (27 ft·lb)
7. Odmerajte štrbinu a príp. zopakujte pracovné kroky.
Nože
Rezná platňa
Dištančné krúžky
Upevňovacia skrutka
Obežné koleso
