es
4
3
2
1

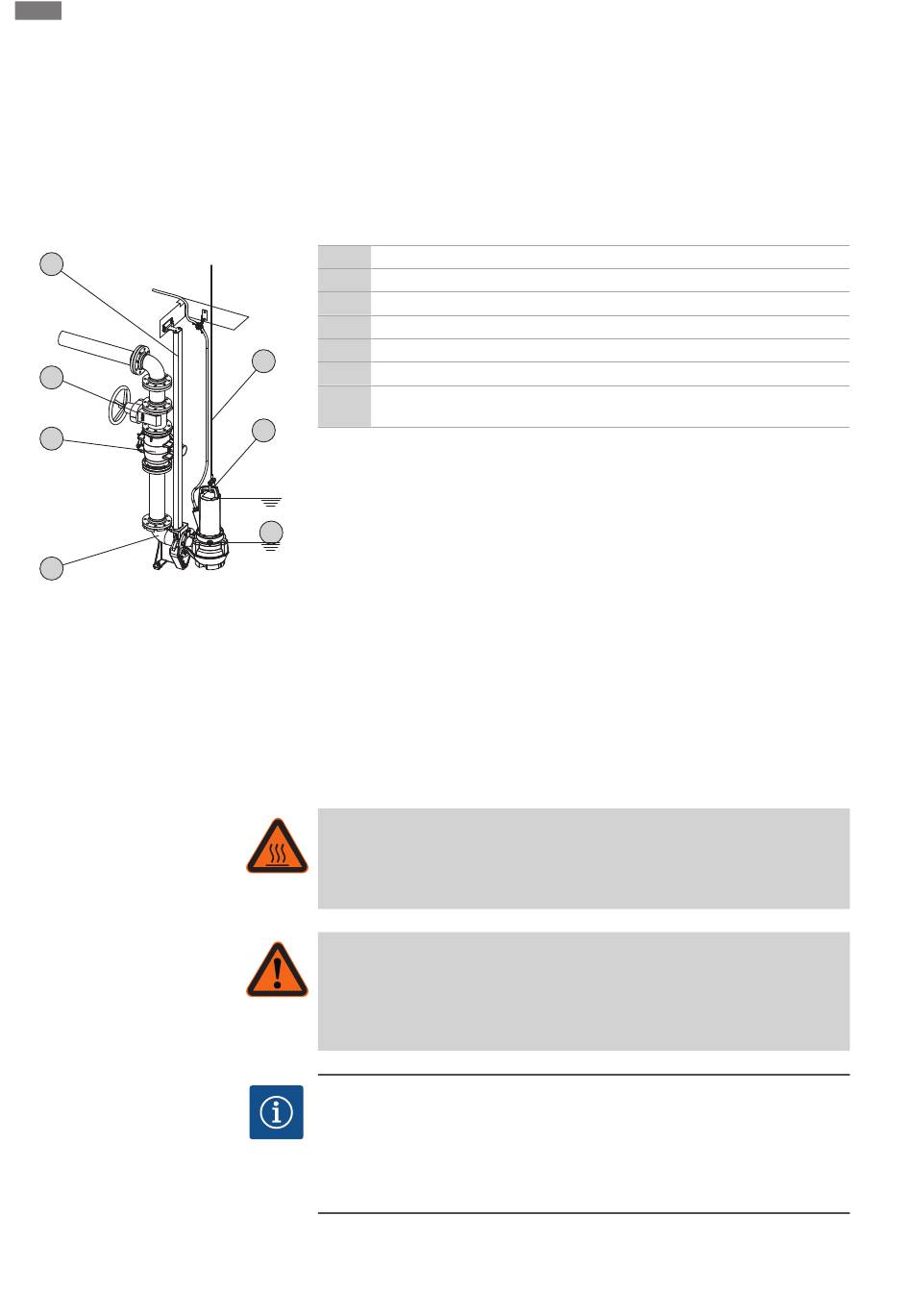

Fig. 5: Instalación sumergida fija
6.4.4
Instalación sumergida portátil
958
Instalación y conexión eléctrica
necta la bomba. El sistema de tuberías conectado debe ser autoportante. El dispositivo
de fijación no debe sostener el sistema de tuberías.
¡ATENCIÓN! Si se saca el motor a la superficie durante el funcionamiento, se debe
mantener el modo de funcionamiento en la superficie (S2-30, S3 25 %*).
* El modo de funcionamiento S3 50 % está permitido si, antes de una nueva conexión,
se garantiza la suficiente refrigeración del motor. Para asegurar la refrigeración necesa-
ria, el motor debe estar sumergido por lo menos 1 minuto entero.
Pasos de trabajo
1
Dispositivo de fijación
2
Válvula antirretorno
3
Válvula de cierre
4
Tubos guía (a cargo del propietario)
5
Equipo de elevación
5
6
Punto de anclaje para el equipo de elevación
Modo de funcionamiento en la superficie: tener en cuenta los datos de la pla-
S*
ca de características.
6
‡
El lugar de trabajo/instalación está preparado para la instalación.
‡
Se han instalado el dispositivo de fijación y el sistema de tuberías.
S1
‡
La bomba está preparada para el funcionamiento en el dispositivo de fijación.
1. Fijar el equipo de elevación con un grillete en el punto de anclaje de la bomba.
S*
2. Elevar la bomba, girar por encima de la abertura del pozo y bajar lentamente la ga-
rra de guía en el tubo guía.
3. Bajar la bomba hasta que esta esté asentada sobre el dispositivo de fijación y se
acople automáticamente. ¡ATENCIÓN! Al bajar la bomba se deben mantener lige-
ramente tensados los cables de entrada de corriente.
4. Soltar los medios de fijación del equipo de elevación y asegurarlos para que no se
caigan en la salida del pozo.
5. Un electricista especializado debe tender los cables de entrada de corriente en el
pozo y guiarlos fuera de este correctamente.
▶ La bomba está instalada, el electricista especializado puede efectuar la conexión
eléctrica.
ADVERTENCIA
Peligro de quemaduras por superficies calientes.
La carcasa del motor se puede calentar durante el funcionamiento. Se pueden pro-
ducir quemaduras. Dejar enfriar la bomba a temperatura ambiente tras desconectar.
ADVERTENCIA
Separación de la manguera de impulsión
Al separarse o desprenderse la manguera de impulsión se pueden provocar lesiones
(graves). Fijar la manguera de impulsión de forma segura en el desagüe. Se deben
evitar dobleces en la manguera de impulsión.
AVISO
Problemas de impulsión por un nivel de agua demasiado bajo
Si el nivel de fluido es demasiado bajo, se puede producir una separación del caudal.
Además, se pueden formar cámaras de aire en el conjunto hidráulico, las cuales pro-
vocan unas condiciones de servicio inadmisibles. El nivel mínimo de agua permitido
debe alcanzar el borde superior de la carcasa hidráulica.
Para la instalación portátil, la bomba debe estar equipada con un pie de bomba. El pie de
bomba garantiza que se mantiene una distancia mínima con respecto al suelo y permite
WILO SE 2019-02
