6.4.3
Stacjonarne ustawienie mokre
4
3
2
1

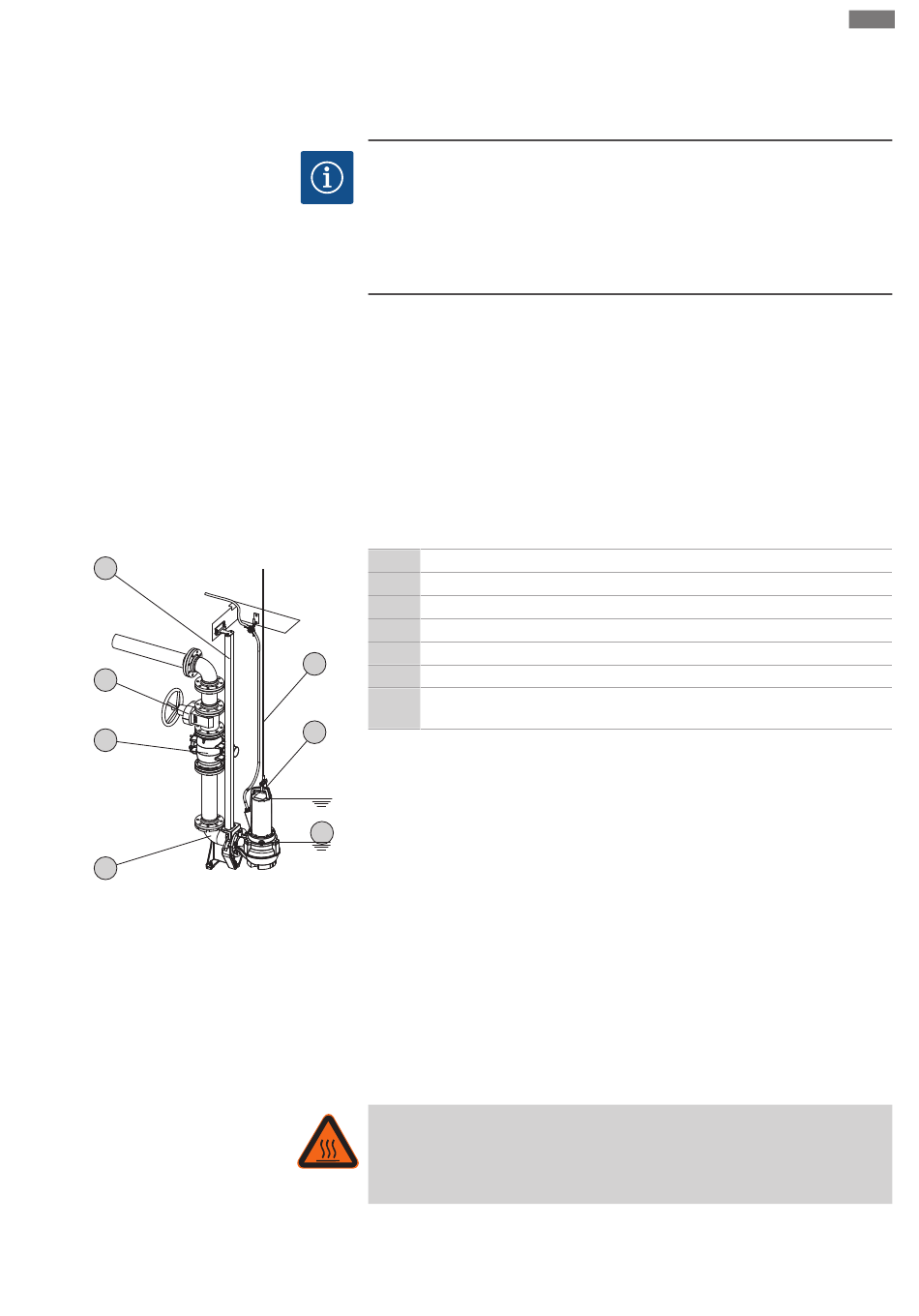

Fig. 5: Ustawienie mokre, stacjonarne
6.4.4
Ustawienie mokre przenośne
Instrukcja montażu i obsługi Wilo-Rexa CUT GE
Instalacja i podłączenie elektryczne
7. Wyczyścić śrubę zamykającą, założyć nowy pierścień uszczelniający i ponownie
wkręcić. Maks. moment dociągający: 8 Nm (5,9 ft·lb)!
NOTYFIKACJA
Problemy z przepływem wynikające z niskiego poziomu wody
Jeśli poziom przetłaczanego medium opadnie za mocno, może dojść do zerwania
przepływu obrotowego.. Ponadto w hydraulice mogą powstawać poduszki powietrz-
ne, które mogą prowadzić do niedopuszczalnych zachowań w trakcie pracy. Mini-
malny dopuszczalny poziom wody musi sięgać do górnej krawędzi korpusu hydrau-
licznego!
W przypadku ustawienia mokrego pompa jest instalowana w przetłaczanym medium. W
tym celu konieczny jest montaż stopy sprzęgającej w studzience. Do stopy sprzęgającej
podłączana jest po stronie tłocznej miejscowa instalacja rurowa, po stronie ssawnej
pompa. Przyłączona instalacja rurowa musi być samonośna. Stopa sprzęgająca nie może
podpierać instalacji rurowej!
PRZESTROGA! W przypadku wynurzenia się silnika w trakcie pracy należy stosować
rodzaj pracy dla silnika wynurzonego (S2-30, S3 25 %*)!
*Rodzaj pracy S3 50 % jest dopuszczalny, jeśli przed ponownym włączeniem zapew-
nione jest wymagane chłodzenie silnika! W celu zapewnienia wymaganego chłodzenia,
silnik musi być całkowicie zanurzony przez co najmniej 1 minutę!
Etapy pracy
1
Stopa sprzęgająca
2
Zabezpieczenie przed przepływem zwrotnym
3
Zawór odcinający
4
Prowadnice (powinny być zapewnione przez użytkownika)
5
Dźwignica
5
6
Punkt mocowania dźwignicy
Rodzaj pracy – wynurzony: Należy przestrzegać zaleceń na tabliczce znamio-
S*
nowej!
6
‡
Przestrzeń robocza/miejsce montażu zostały przygotowane do montażu.
‡
Zamontowana została stopa sprzęgająca oraz instalacja rurowa.
S1
‡
Pompa została przygotowana do pracy na stopie sprzęgającej.
1. Zamocować dźwignicę za pomocą szekli w punkcie mocowania pompy.
S*
2. Unieść pompę, skierować nad otwór studzienki, a następnie powoli opuścić wkład-
kę prowadzącą na prowadnicę.
3. Opuścić pompę aż do momentu osadzenia jej na stopie sprzęgającej i automatycz-
nego sprzęgnięcia. PRZESTROGA! Podczas opuszczania pompy należy lekko na-
prężyć przewody zasilające!
4. Odczepić żurawi od dźwignicy i zabezpieczyć u wylotu studzienki przed spadnię-
ciem.
5. Wykwalifikowany elektryk musi ułożyć w studzience przewody zasilające i odpo-
wiednio wyprowadzić je na zewnątrz.
▶ Pompa jest zamontowana, wykwalifikowany elektryk może wykonać przyłączenie
elektryczne.
OSTRZEŻENIE
Niebezpieczeństwo poparzenia na gorących powierzchniach!
Korpus silnika może nagrzewać się w czasie pracy. Możliwe są poparzenia. Po wyłą-
czeniu pompy odczekać aż do jej schłodzenia do temperatury otoczenia!
