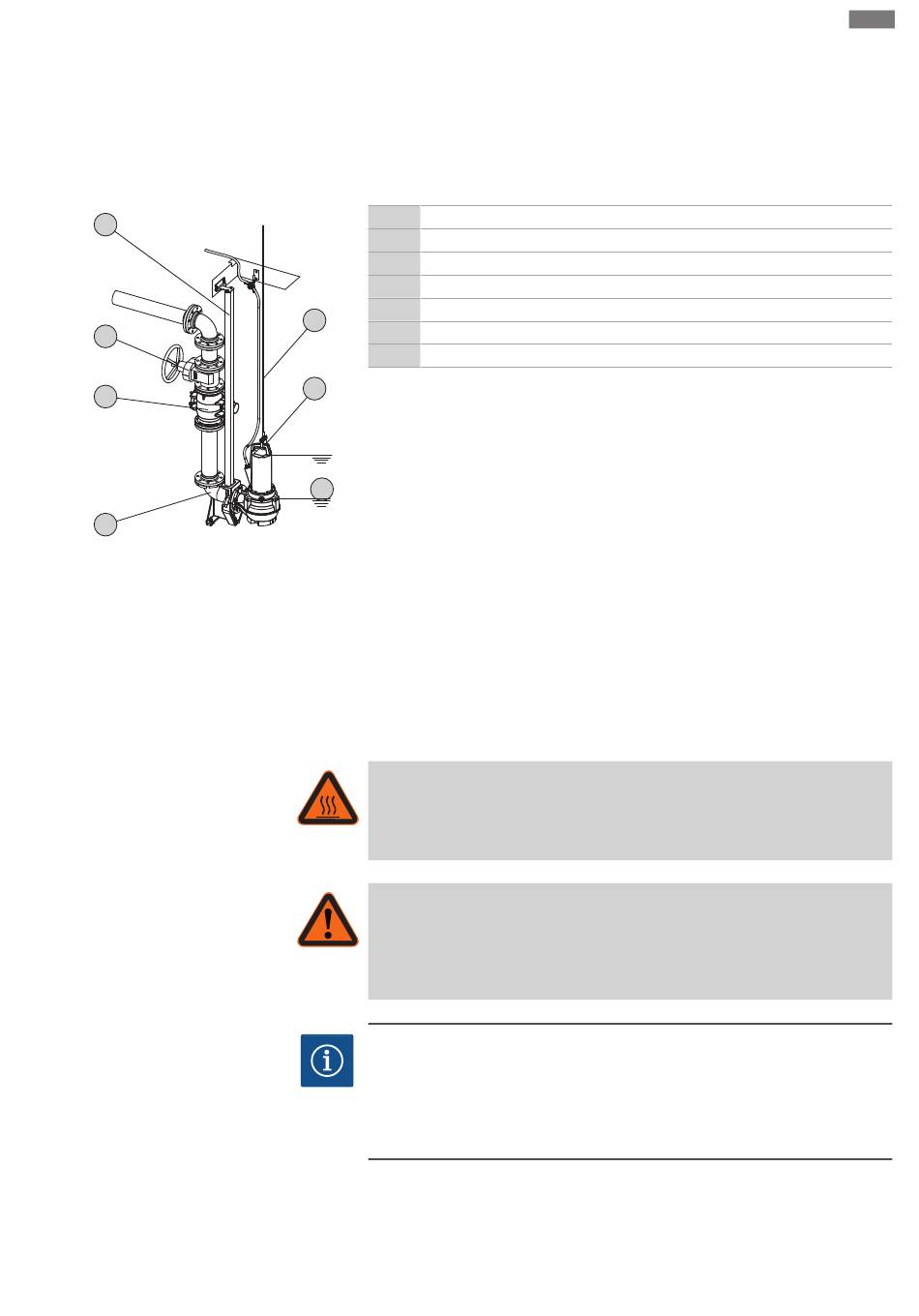

Fig. 5: Állandó nedvesaknás telepítés
6.4.4
Szállítható nedvesaknás telepítés
Beépítési és üzemeltetési utasítás Wilo-Rexa CUT GE
Telepítés és villamos csatlakoztatás
VIGYÁZAT! Ha a motor a működés során kiemelkedik, tartsuk be a víz feletti üzem-
módra vonatkozó előírásokat (S2-30, S3 25 %*)!
* Ha egy ismételt bekapcsolás előtt biztosítható a motor szükséges hűtése, akkor alkal-
mazható az S3 50 % üzemmód! A szükséges hűtés biztosítása érdekében a motort leg-
alább 1 percig teljesen víz alatt kell tartani!
Munkalépések
1
Függesztőszerkezet
2
Visszafolyásgátló
3
Elzárószelep
4
Vezetőcsövek (az építtetőnek kell biztosítania)
5
Emelőeszközök
5
6
Rögzítési pont az emelőeszközökhöz
S*
Víz feletti üzemmód: Vegye figyelembe a típustáblán szereplő értékeket!
‡
6
Az üzemi tér / felállítás helye elő van készítve a telepítéshez.
‡
A függesztőszerkezet és a csővezetékrendszer telepítésre került.
‡
A szivattyú elő van készítve a függesztő szerkezeten végzett munkákhoz.
S1
1. Az emelőeszközt láncvégszem segítségével kell rögzíteni a szivattyú rögzítési
pontjához.
S*
2. Emeljük meg a szivattyút, fordítsuk át az aknanyíláson felett, és a vezető karman-
tyúkat eresszük le lassan a vezetőcsövekre.
3. Eresszük le a szivattyút, amíg a szivattyú nem ül a függesztő szerkezetre és auto-
matikusan nem csatlakozik rá. VIGYÁZAT! A szivattyú leengedéskor tartsa kissé
feszesen az árambetápláló vezetékeket!
4. Lazítsuk meg a kötöző eszközt az emelő eszközön, és biztosítsuk az akna kijáratát
leesés ellen.
5. Az árambetápláló vezetékeket elektromos szakember fektesse le az aknában és
azokat szakszerűen vezesse ki onnan.
▶ A szivattyú telepítve van, az elektronikai szakember elvégezheti az elektromos
csatlakozást.
FIGYELMEZTETÉS
Égési sérülések veszélye a forró felületeken!
Üzem közben a motorház felforrósodik. Ez égési sérüléseket okozhat. A szivattyú ki-
kapcsolása után hagyjuk lehűlni a motort a környezeti hőmérsékletre!
FIGYELMEZTETÉS
A nyomótömlő leszakadása!
A nyomótömlő leszakadása, ill. elsodródása (súlyos) sérüléseket okozhat. A nyomó-
tömlőt biztonságosan rögzítsük a kifolyásnál! Akadályozzuk meg a nyomótömlő
megtörését.
ÉRTESÍTÉS
Szállítási problémák a túl alacsony vízszint miatt
Ha a közeg szintjét túl alacsonyra csökkentik, az a térfogatáram megszakadását
okozhatja. Emellett légpárnák képződhetnek a hidraulikában, melyek nem megen-
gedett működési viselkedést okozhatnak. A minimálisan szükséges vízszintnek a
hidraulikaház felső pereméig kell érnie!
A hordozható telepítéshez a szivattyút szivattyútalppal kell felszerelni. A szivattyútalp
garantálja a talajszinttől való minimális távolságot a szívási tartományban, valamint szi-
lárd talaj esetén lehetővé teszi a stabilitást. Ebben a telepítési módban így az üzemi tér/
telepítés helye tetszőlegesen választható. A lágy talajba történő besüllyedés megaka-
hu
1121
