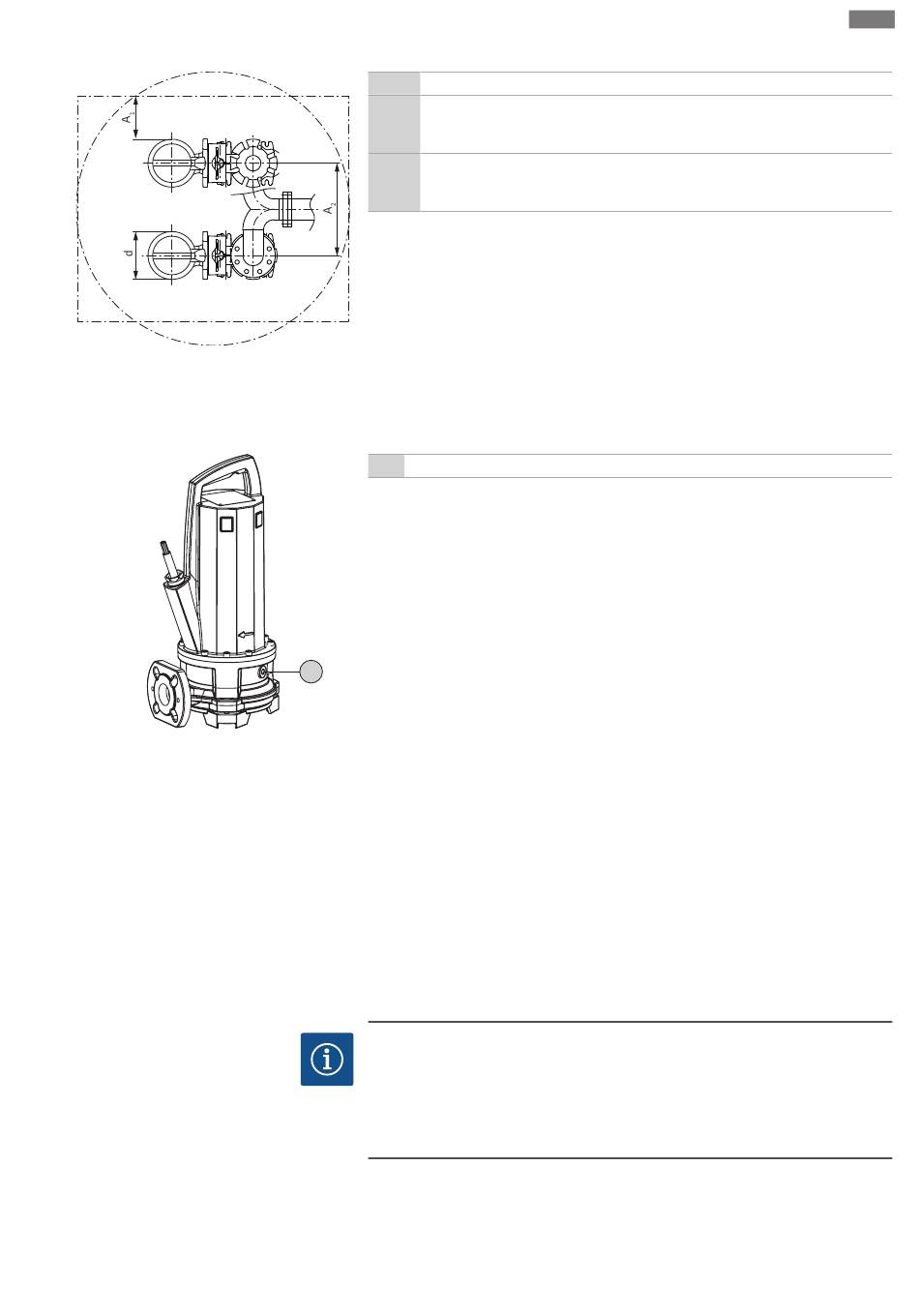

Fig. 3: Distancias mínimas
6.4.2 Trabajos de mantenimiento
Fig. 4: comprobar el aceite
6.4.3 Instalación sumergida fija
Instrucciones de instalación y funcionamiento Wilo-Rexa CUT GE
Instalación y conexión eléctrica
d Diámetro de la carcasa del sistema hidráulico
Distancia mínima a la pared:
A - Modo de alternancia: mín. 0,3 × d
1
- Funcionamiento en paralelo: mín. 1 × d
Distancia tubo de impulsión
A - modo de alternancia: min. 1,5 × d
2
- Funcionamiento en paralelo: mín. 2 × d
Después de un almacenamiento de más de 6 meses antes de la instalación, hay que
comprobar el aceite en la cámara de obturación:
+/- Tapón roscado de la cámara de obturación
‡
La bomba no está montada.
‡
La bomba no está conectada a la red eléctrica.
‡
Se debe llevar el equipo de protección.
1. Colocar la bomba en horizontal sobre una base resistente. El tapón roscado tira ha-
cia arriba. ¡ADVERTENCIA! Peligro de aplastamiento de las manos. Asegurar la
bomba contra caídas y deslizamientos.
2. Desenroscar el tapón roscado.
3. Se debe colocar un depósito adecuado para recoger el material de servicio.
+/-
4. Purgar el material de servicio: girar la bomba hasta que la abertura apunte hacia
abajo.
5. Comprobar el material de servicio:
⇒ Si el material de servicio tiene un color claro, entonces se puede reutilizar.
⇒ Si el material de servicio está sucio (negro), entonces se debe rellenar con nue-
vo material de servicio. El material de servicio se debe desechar según las nor-
mativas locales.
⇒ Si hay virutas metálicas en el material de servicio, informar al servicio técnico.
6. Rellenar con material de servicio: girar la bomba hasta que la abertura apunte hacia
arriba. Verter el material de servicio por la abertura.
⇒ Se deben respetar los datos respecto al tipo y la cantidad de material de servi-
cio. En caso de reutilización del material de servicio, también se debe compro-
bar la cantidad y adaptarla, si procede.
7. Limpiar el tapón roscado, colocar un anillo de retención nuevo y volver a enroscarlo.
Par de apriete máx.: 8 Nm (5,9 ft lb).
AVISO
Problemas de impulsión por un nivel de agua demasiado bajo
Si el nivel de fluido es demasiado bajo, se puede producir una separación del caudal.
Además, se pueden formar cámaras de aire en el conjunto hidráulico, las cuales pro-
vocan unas condiciones de servicio inadmisibles. El nivel mínimo de agua permitido
debe alcanzar el borde superior de la carcasa hidráulica.
En la instalación sumergida, la bomba se instala en el fluido. Para ello, en el pozo se de-
be instalar un dispositivo de fijación. En el dispositivo de fijación se conecta el sistema
de tuberías del lado de impulsión a cargo del propietario, del lado de aspiración se co-
es
