6.5.2 Trabalhos de manutenção
6.5.2.1 Verificar a resistência de
isolamento da bobinagem do
motor
6.5.2.2 Verificar a resistência do sensor
de temperatura
6.5.2.3 Verificar a resistência do elétrodo
externo para a monitorização da
vedação
6.5.3 Ligação do motor monofásico
PE N L
C
r
M 1~

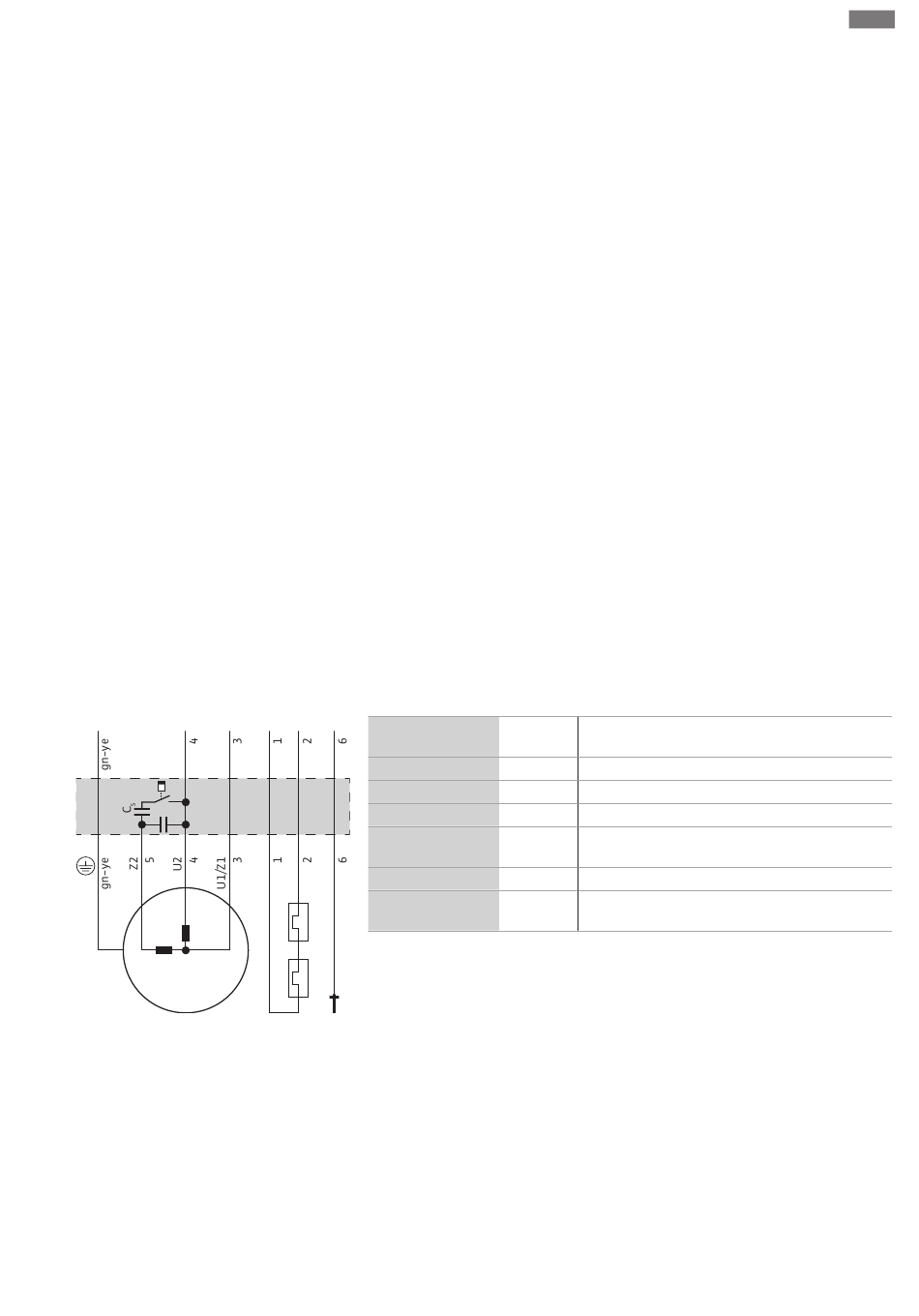

Fig. 7: Esquema de ligações do motor
monofásico
6.5.4 Ligação do motor de corrente
trifásica
Manual de Instalação e funcionamento Wilo-Rexa CUT GE
Instalação e ligação elétrica
Realizar os seguintes trabalhos de manutenção antes da instalação:
▪ Verificar a resistência de isolamento da bobinagem do motor.
▪ Verificar a resistência da sonda de temperatura.
▪ Verificar a resistência do elétrodo de barra (disponível opcionalmente).
Se os valores medidos divergirem das especificações:
▪ Entrou humidade para dentro do motor ou do cabo de ligação.
▪ O dispositivo de monitorização está avariado.
Em caso de avaria, contactar o serviço de assistência.
Medir a resistência de isolamento com um aparelho de teste do isolamento (tensão
contínua de medição = 1000 V). Respeitar os seguintes valores:
▪ Na primeira colocação em funcionamento: A resistência de isolamento não pode ser
inferior a 20 MΩ.
▪ Nas restantes medições: O valor tem de ser superior a 2 MΩ.
Medir a resistência da sonda de temperatura com um ohmímetro. Devem ser
respeitados os seguintes valores de medição:
▪ Sensor bimetálico: Valor de medição = 0 ohms (passagem).
▪ Sensor PTC (resistência): O valor de medição depende do número de sensores
montados. Um sensor PTC tem uma resistência positiva entre 20 e 100 ohms.
– Em caso de três sensores em série, o valor de medição situa-se entre 60 e 300 ohms.
– Em caso de quatro sensores em série, o valor de medição situa-se entre 80 e
400 ohms.
Medir a resistência do elétrodo com um ohmímetro. O valor medido tem de se
aproximar de «infinito». No caso de valores ≤ 30 kohms, há água no óleo, mudar o óleo!
A versão de corrente monofásica está equipada com extremidades de cabo livres. A
ligação à rede elétrica é efetuada através da ligação do cabo elétrico ao aparelho de
distribuição. Mandar efetuar a ligação sempre por um eletricista!
AVISO! Os diversos fios estão designados conforme o esquema de ligações. Não
cortar os fios! Não existe mais nenhuma correlação entre a designação dos fios e o
esquema de ligações.
20 21 DK
Fio
1, 2
3
4
5
6
Verde/amarelo (gn-
ye)
A versão de corrente trifásica está equipada com extremidades de cabos livres. A
ligação à rede elétrica é efetuada através da ligação do cabo elétrico ao aparelho de
distribuição. Mandar efetuar a ligação sempre por um eletricista!
Para o sentido de rotação correto, tem de estar disponível um campo de rotação para a
direita.
AVISO! Os diversos fios estão designados conforme o esquema de ligações. Não
cortar os fios! Não existe mais nenhuma correlação entre a designação dos fios e o
esquema de ligações.
Designaçã Terminal
o
20, 21 Monitorização da bobinagem do motor
U1/Z1 L
U2 N
Z2 Ligação para o condensador de arranque e
condensador de serviço
DK Monitorização do compartimento do motor
PE Terra
