Wilo Rexa CUT GE Einbau- Und Betriebsanleitung Seite 548

no
4
3
2

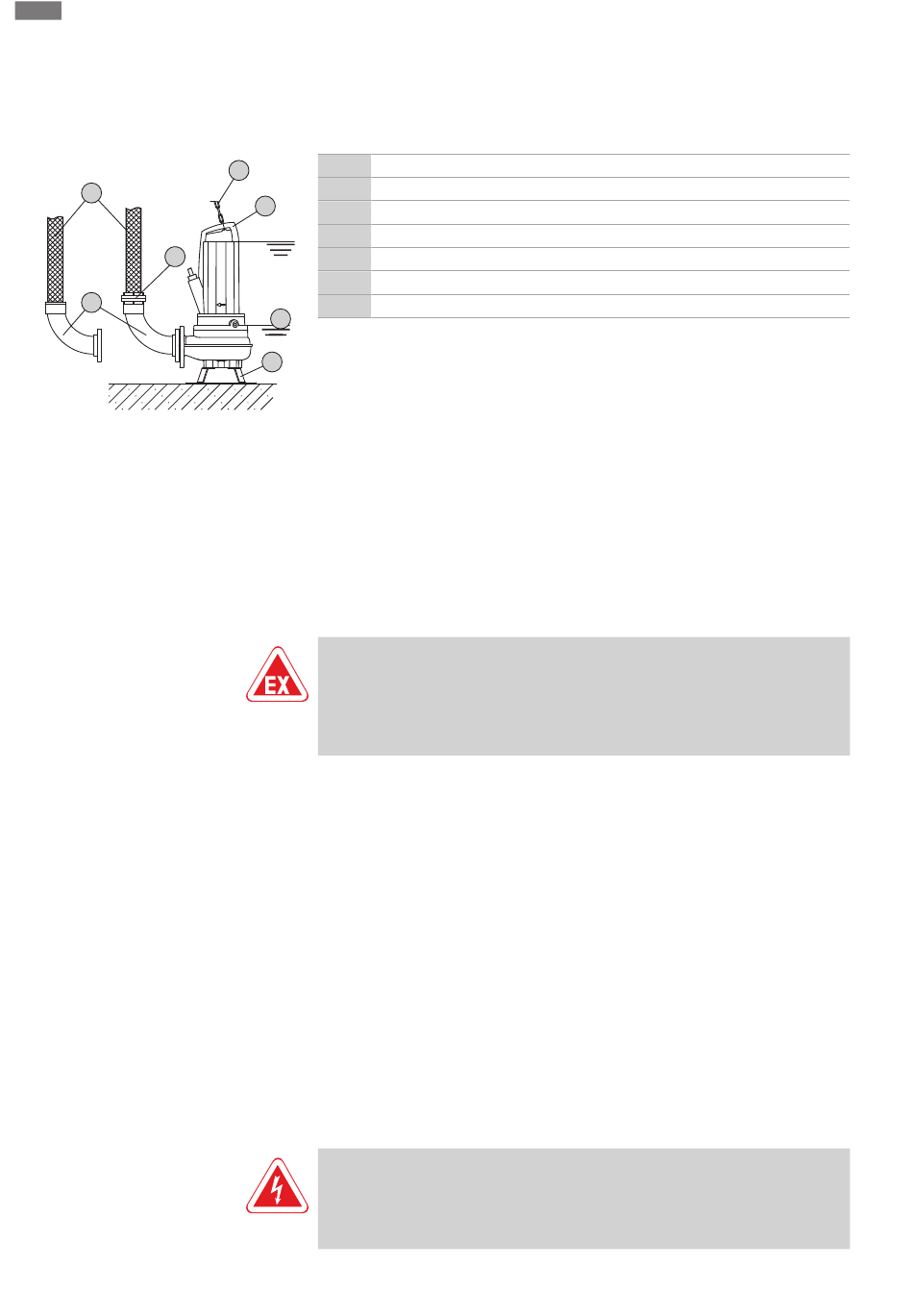

Fig. 6: Nedsenkbar installasjon, transportabel
6.4.5 Nivåstyring
6.4.6 Tørrkjøringsbeskyttelse
6.5 Elektrisk tilkobling
548
Installasjon og elektrisk tilkobling
* Dersom det er sikret at motoren avkjøles i nødvendig grad før ny innkobling, er
driftsmodusen S3 50 % tillatt! For å sikre nødvendig kjøling, må motoren være
fullstendig nedsenket i minst 1 minutt!
Arbeidstrinn
1 Pumpefot
5
2 Rørbend med slangetilkopling eller Storz-kobling
6
3 Storz-slangekobling
S1
4 Trykkslange
5 Løfteutstyr
6 Festepunkt
S* Driftsmodus ikke-nedsenket: Følg informasjonen på typeskiltet!
S*
‡
Pumpefot montert.
‡
1
Klargjort trykktilkobling: Rørbend med slangetilkobling eller rørbend med Storz-
kobling montert.
1. Fest løfteutstyret med en sjakkel i festepunktet på pumpen.
2. Løft pumpen og senk den på tiltenkt arbeidssted (sjakt, grop).
3. Plasser pumpen på fast underlag. FORSIKTIG! Man må unngå innsynking!
4. Legg trykkslangen og fest den på passende steder (f.eks. utløp). FARE! Hvis
trykkslangen rives av eller slås vekk kan det føre til (svært alvorlige)
personskader! Trykkslangen må festes sikkert i avløpet.
5. Strømtilførselsledning legges fagmessig. FORSIKTIG! Ikke skad
strømtilførselsledningen!
▶ Pumpen er installert, elektrikeren kan gjennomføre den elektriske tilkoblingen.
FARE
Eksplosjonsfare grunnet feil installasjon!
Hvis nivåstyringen installeres innenfor eksplosjonsfarlige omgivelser, må tilkoblingen
til signalgiveren skje via et eksplosjonssikkert relé eller en zenerbarriere. Feil
forbindelse fører til eksplosjonsfare! La alltid en elektriker foreta tilkoblingen.
Det aktuelle nivåene registreres med en nivåstyring, og pumpen slås automatisk på og
av avhengig av nivået. Nivåene registreres med forskjellige sensortyper (flottørbryter,
trykk- og ultralydmålinger eller elektroder). Ved bruk av en nivåstyring må følgende
punkter følges:
▪ Flottørbrytere kan bevege seg fritt!
▪ Minimum tillatt vannstand må ikke underskrides!
▪ Maks. frekvens må ikke overskrides!
▪ Ved større nivåsvingninger anbefales en nivåstyring med to målepunkter. Dermed kan
det oppnås større koblingsdifferanser.
En tørrkjøringsbeskyttelse må forhindre at pumpen drives uten medium, og at det
kommer luft inn i hydraulikken. For dette må man bestemme minimum tillatt
oppfyllingsnivå ved hjelp av en signalgiver. Med en gang den gitte grenseverdien nås,
må det komme en aktuell melding for frakobling av pumpen. En tørrkjøringsbeskyttelse
kan utvide eksisterende nivåstyringer med et ekstra målepunkt, eller arbeide som
eneste frakoblingsinnretning. Avhengig av anleggssikkerheten kan gjeninnkoblingen av
pumpen skje automatisk eller manuelt. For optimal driftssikkerhet anbefales montering
av en tørrkjøringsbeskyttelse.
FARE
Livsfare på grunn av elektrisk strøm!
Feil håndtering ved elektriske arbeider fører til død ved strømstøt! Elektriske
arbeider må utføres av en elektriker i henhold til lokale forskrifter.
WILO SE 2019-02
