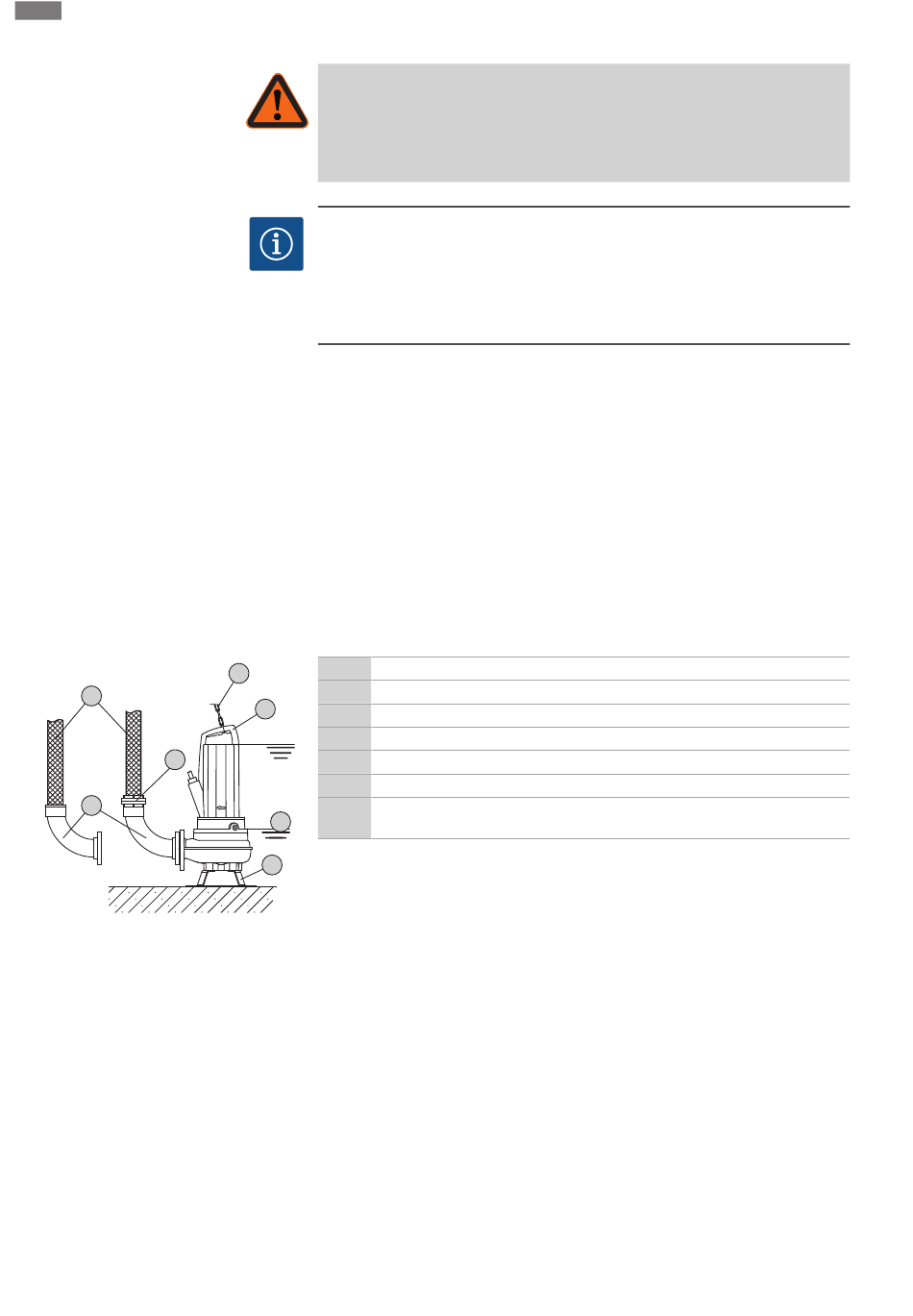

Fig. 6: Installation immergée transportable
262
Montage et raccordement électrique
AVERTISSEMENT
Arrachement du flexible de refoulement !
Risque de blessures (graves) en cas d'arrachement ou de basculement du flexible de
refoulement. Fixer solidement le flexible de refoulement sur la sortie ! Éviter de plier
le flexible de refoulement.
AVIS
Problèmes de pompage dus à un niveau d'eau insuffisant
Un niveau de fluide trop bas peut entraîner un déplacement du débit. De plus, des
coussins d'air peuvent se former dans l'hydraulique et causer un comportement de
service non autorisé. Le niveau d'eau minimal autorisé doit atteindre le bord supé-
rieur du corps hydraulique !
Pour une installation mobile, la pompe doit être équipée d'un piétement rapporté. Ce-
lui-ci garantit une garde au sol minimum dans la zone d'aspiration et stabilise l'installa-
tion sur un sol ferme. Ce type d'installation permet un positionnement idéal dans le lo-
cal d'exploitation/l'emplacement d'installation. Un support dur doit être utilisé dans les
zones d'exploitation afin d'éviter un enfoncement dans les sols meubles. Un flexible de
refoulement est raccordé côté refoulement. Dans le cas de durées de fonctionnement
prolongées, monter la pompe fixement au sol. Ceci empêche les vibrations, assure une
exploitation sans perturbations et une usure réduite.
ATTENTION ! Si le moteur doit être émergé en cours de fonctionnement, il convient
de respecter le mode pour fonctionnement non immergé (S2-30, S3 25 %*) !
* Le mode de fonctionnement S3 50 % est autorisé si le refroidissement nécessaire du
moteur est garanti avant la remise en marche ! Afin de garantir le refroidissement né-
cessaire, le moteur doit être complètement immergé pendant au moins 1 min !
Étapes de travail
1
Piétement rapporté
5
2
Coude avec raccord tuyau ou raccord fixe Storz
6
3
Raccord express Storz
S1
4
Flexible de refoulement
5
Instrument de levage
6
Point d'élingage
Mode de fonctionnement non immergé : Respecter les indications mention-
S*
S*
nées sur la plaque signalétique !
‡
Monté sur pied de pompe.
1
‡
Refoulement préparé : Coude monté avec raccord tuyau ou avec accouplement
Storz.
1. Fixer l'instrument de levage au niveau du point d'élingage de la pompe à l'aide d'un
maillon.
2. Lever la pompe et la poser sur le poste de travail (cuve, fosse) prévu.
3. Poser la pompe sur un sol solide. ATTENTION ! Évitez tout enfoncement !
4. Poser le flexible de refoulement et le fixer à un emplacement donné (p. ex au ni-
veau de l'évacuation). DANGER ! L'arrachement ou le basculement du flexible de
refoulement peut entraîner des blessures (graves) ! Fixer solidement le flexible
de refoulement sur la sortie.
5. Poser correctement le câble d'alimentation électrique. ATTENTION ! Ne pas en-
dommager le câble d'alimentation électrique !
▶ La pompe est installée, l'électricien peut effectuer le raccordement électrique.
