PE
N
L
C
r
M 1~

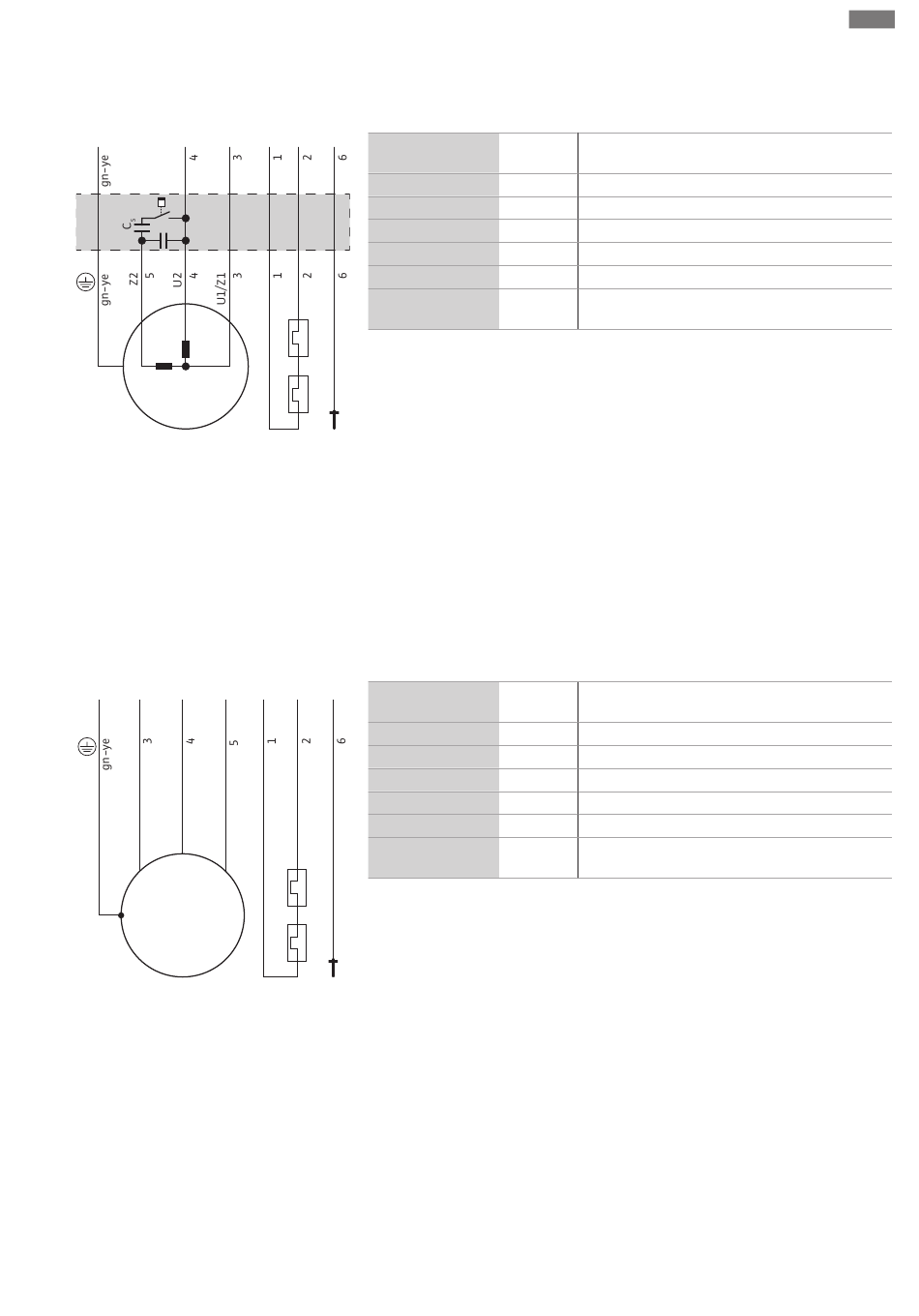

Fig. 7: Schemat połączeń silnika prądu zmien-
nego
6.5.4
Podłączenie silnika trójfazowego
PE
U
V
W
M 3~
Fig. 8: Schemat połączeń: Rozruch bezpośred-
ni, czujnik bimetalowy
Instrukcja montażu i obsługi Wilo-Rexa CUT GE
Instalacja i podłączenie elektryczne
NOTYFIKACJA! Poszczególne żyły są oznaczone zgodnie ze schematem połączeń.
Nie wolno odcinać żył! Nie istnieje dodatkowe przyporządkowanie między oznacze-
niem żyły a schematem połączeń.
20
21
DK
Żyła
1, 2
3
4
5
6
Zielona/żółta (gn-
ye)
Wersja na prąd trójfazowy jest dostarczana z przewodami z wolnymi końcówkami. Pod-
łączenie do sieci elektrycznej następuje przez podłączenie przewodów zasilających
w urządzeniu sterującym. Podłączenie elektryczne musi być zawsze przeprowadzone
przez wykwalifikowanego elektryka!
Aby zapewnić prawidłowy kierunek obrotów musi być dostępne pole wirujące w prawo.
NOTYFIKACJA! Poszczególne żyły są oznaczone zgodnie ze schematem połączeń.
Nie wolno odcinać żył! Nie istnieje dodatkowe przyporządkowanie między oznacze-
niem żyły a schematem połączeń.
20
21
DK
Żyła
1, 2
3
4
5
6
Zielona/żółta (gn-
ye)
Oznacze-
Zacisk
nie
20, 21
Kontrola uzwojenia silnika
U1/Z1
L
U2
N
Z2
Przyłącze kondensatora rozruchowego i roboczego
DK
Kontrola komory silnika
PE
Uziemienie
Oznacze-
Zacisk
nie
20, 21
Kontrola uzwojenia silnika
U
L1
V
L2
W
L3
DK
Kontrola komory silnika
PE
Uziemienie
