4
3
2

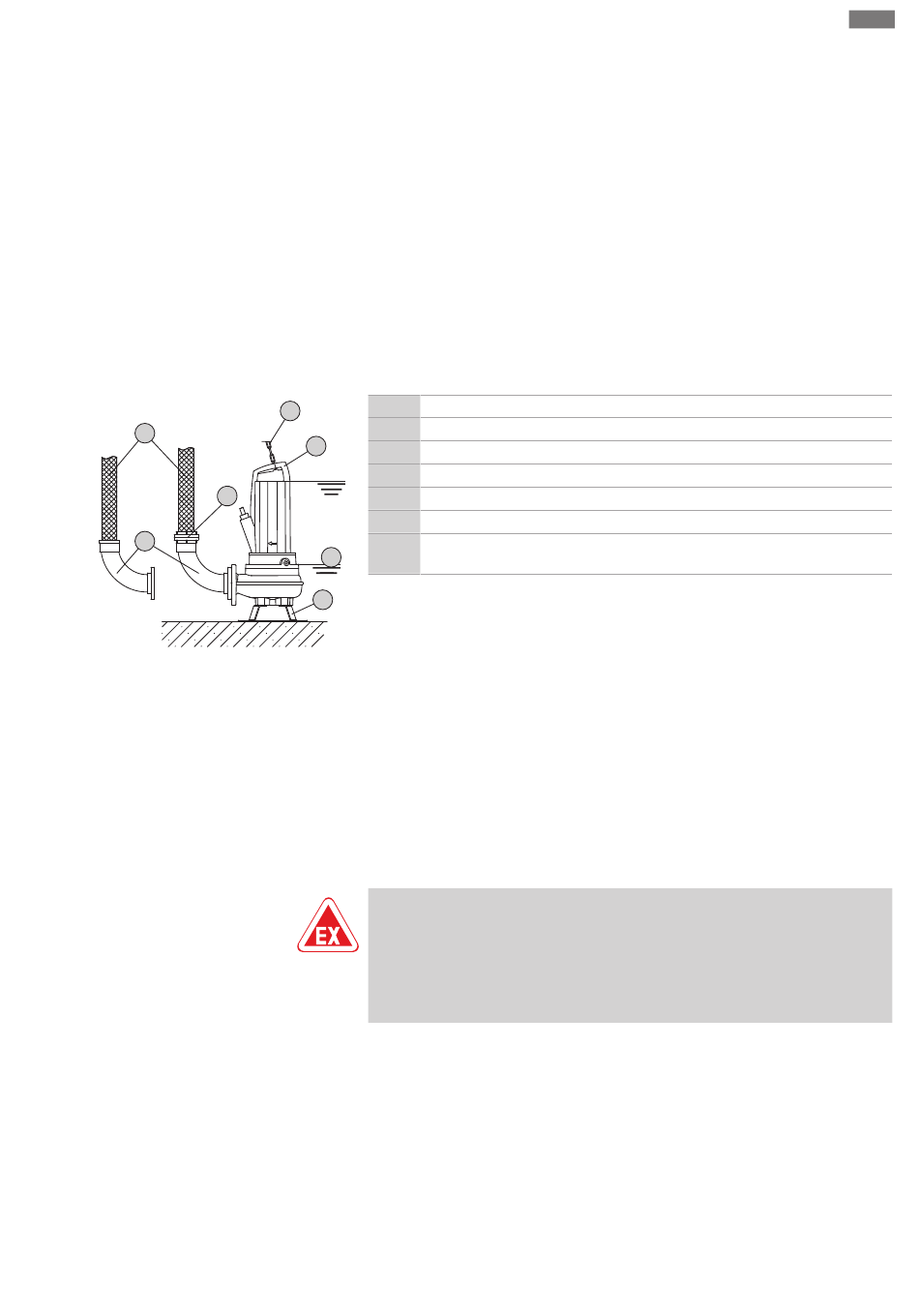

Fig. 6: Instalação húmida transportável
6.4.5
Controlo do nível
Manual de Instalação e funcionamento Wilo-Rexa CUT GE
Instalação e ligação elétrica
Para a instalação transportável, a bomba tem de estar equipada com uma base. A base
da bomba garante a distância mínima ao solo na área de aspiração e permite uma
fixação segura sobre uma superfície sólida. Com este tipo de instalação é possível
qualquer posicionamento na área de operação/local de instalação. Para evitar o
afundamento em pisos moles, é necessário utilizar uma base dura no local de instalação.
No lado da pressão, liga-se uma mangueira de pressão. No caso de um período de
funcionamento mais prolongado, fixar a bomba ao chão. Desse modo, evita-se
vibrações e garante-se um funcionamento suave e com pouco desgaste.
CUIDADO! Se o motor emergir durante o funcionamento, respeitar o modo de
funcionamento para o funcionamento emerso (S2-30, S3 25 %*)!
* Se antes de uma nova ativação estiver garantido o arrefecimento necessário do motor,
o modo de funcionamento S3 50 % é permitido! Para garantir o arrefecimento
necessário, o motor tem de estar completamente submerso durante, pelo menos,
1 minuto!
Passos
1
Base da bomba
5
2
Curva com união de mangueira ou ligação para tubagem Storz
6
3
Acessório de ligação a mangueira Storz
S1
4
Mangueira de pressão
5
Meio de elevação
6
Ponto de fixação
Modo de funcionamento emerso: Observar as indicações na placa de
S*
S*
identificação!
‡
Base da bomba montada.
1
‡
Ligação da pressão preparada: Curva com união de mangueira ou curva com
acoplamento Storz montada.
1. Fixar o meio de elevação com uma argola no ponto de fixação da bomba.
2. Levantar e pousar a bomba no local de trabalho previsto (poço, fossa).
3. Colocar a bomba numa superfície sólida. CUIDADO! Deve ser evitado qualquer
afundamento!
4. Colocar a mangueira de pressão e fixá-la no local disponível (por exemplo,
escoamento). PERIGO! A separação ou projeção da mangueira de pressão podem
causar ferimentos (graves)! Fixar firmemente a mangueira de pressão na saída.
5. Colocar corretamente o cabo elétrico. CUIDADO! Não danificar o cabo elétrico!
▶ A bomba está instalada, o eletricista pode proceder à ligação elétrica.
PERIGO
Perigo de explosão devido a instalação incorreta!
Se o controlo do nível for instalado dentro de uma área com risco de explosão, ligar
os transmissores de sinais através de um relé de corte antideflagrante ou uma
barreira de segurança. Existo perigo de explosão em caso de ligação incorreta!
Mandar efetuar a ligação por um eletricista.
Com um controlo do nível são determinados os níveis de enchimento atuais e a bomba
é ligada e desligada automaticamente em função dos níveis de enchimento. Os níveis
de enchimento são determinados através de vários tipos de sensores (interruptores de
nível, medições de pressão e ultrassons ou elétrodos). Ao utilizar um controlo do nível,
respeitar os seguintes pontos:
▪ Os interruptores de nível podem movimentar-se livremente!
▪ O nível de água mínimo admissível não pode ser ultrapassado!
▪ A frequência máxima de ligação não pode ser excedida!
▪ Em caso de grandes oscilações dos níveis de enchimento, recomenda-se um controlo
do nível com dois pontos de medição. Desse modo, é possível alcançar-se intervalos
diferenciais maiores.
pt
631
