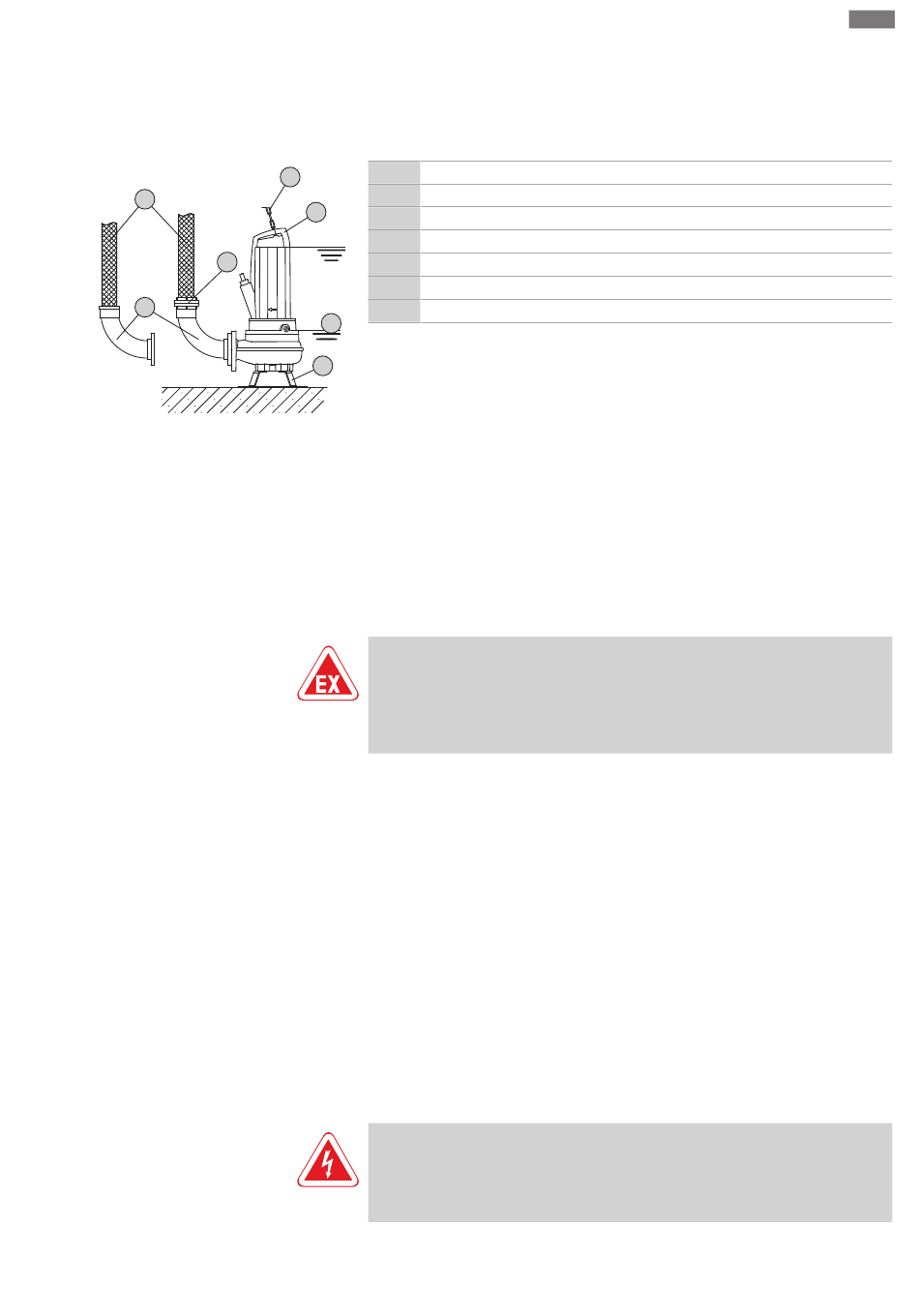

Fig. 6: Transporditav märgpaigaldus
6.4.5 Nivoo juhtseadis
6.4.6 Kuivalt töötamise kaitse
6.5 Elektriühendus
Paigaldus- ja kasutusjuhend Wilo-Rexa CUT GE
Paigaldamine ja elektriühendus
* Kui enne uut sisse lülitamist on vajalik mootori jahutamine, on lubatud töörežiim
S3 50 %! Et teha kindlaks vajalik jahutus, tuleb mootor vähemalt 1 minutiks täielikult
sukeldada!
Töösammud
1 Pumbajalg
5
2 Voolikuliitmikuga või Storz fikseeritud ühendusega torupõlv
6
3 Storz-voolikuliitmik
S1
4 Survevoolik
5 Tõsteseade
6 Kinnituspunkt
S* Mittesukeldatud töörežiim: järgige tüübisildil toodud näitajaid.
S*
‡
Paigaldatud pumbajalg.
‡
1
Surveühendus on ette valmistatud: Paigaldatud on voolikuliitmikuga torupõlv või
Storz ühendusega torupõlv.
1. Kinnitage tõsteseade seekli abil pumba kinnituspunkti.
2. Tõstke pump üles ja asetage ettenähtud töökohta (šaht, süvend).
3. Paigaldage pump kindlale aluspinnale. ETTEVAATUST! Vältida tuleb sissevajumist!
4. Paigaldage survevoolik ettenähtud kohta (nt äravool) ja kinnitage.
OHT! Survevooliku purunemine või löögid võivad tekitada (raskeid) vigastusi!
Survevoolik peab olema ohutult väljavoolu juurde kinnitatud.
5. Toitekaabel peab olema õigesti paigaldatud. ETTEVAATUST! Ärge vigastage
toitekaablit.
▶ Pump on paigaldatud, nüüd võib elektrik teha elektrilised ühendused.
OHT
Valest paigaldamisest tingitud plahvatusoht!
Kui nivoo juhtimine asub plahvatusohtlikul alal, tuleb signaaliandur ühendada Ex-
lahutusrelee või Zener-barjääri kaudu. Vale ühendamise tõttu esineb plahvatusoht!
Laske ühendus alati teha elektrikul.
Tasemeandur tuvastab tegeliku täitetaseme ja olenevalt täitetasemest lülitatakse
pump automaatselt sisse ja välja. Täitetaset tuvastatakse erinevate anduritüüpide abil
(ujuklüliti, surve- ja ultrahelimõõtmise andurid või elektroodid). Tasemeanduri
kasutamise korral tuleb järgida alljärgnevaid punkte:
▪ Kas ujuklüliti saab vabalt liikuda.
▪ Minimaalset lubatud veetaset ei tohi ületada!
▪ Maksimaalset lülitussagedust ei tohi ületada!
▪ Oluliselt kõikuvate täitetasemete korral peaks tasemeanduri töötamine toimuma kahe
mõõtepunkti abil. See võimaldab suuri lülitusvahesid.
Kuivalt töötamise kaitse abil välditakse pumba töötamist ilma pumbatava vedelikuta
ning õhu tungimist hüdraulikasse. Selleks peab andur tuvastama minimaalselt lubatud
täitetaseme. Kohe, kui saavutatakse etteantud piirväärtus, peab pump vastava teate
saamisel välja lülituma. Kuivalt töötamise kaitse võib töötada olemasoleva nivoo
juhtimise lisamõõtepunkti täiendamiseks või omaette sisselülitusseadisena. Sõltuvalt
tööohutusest võib pump uuesti sisse lülituda kas automaatselt või tuleb seda teha
käsitsi. Soovitame optimaalseks töökindluseks paigaldada kuivalt töötamise kaitsme.
OHT
Elektrivoolu tõttu eluohtlik!
Ebapädev elektritööde tegemine võib põhjustada surmava elektrilöögi! Elektrik peab
tegema elektritöid vastavalt kohalikele eeskirjadele.
