it
PE U V W
M 3~

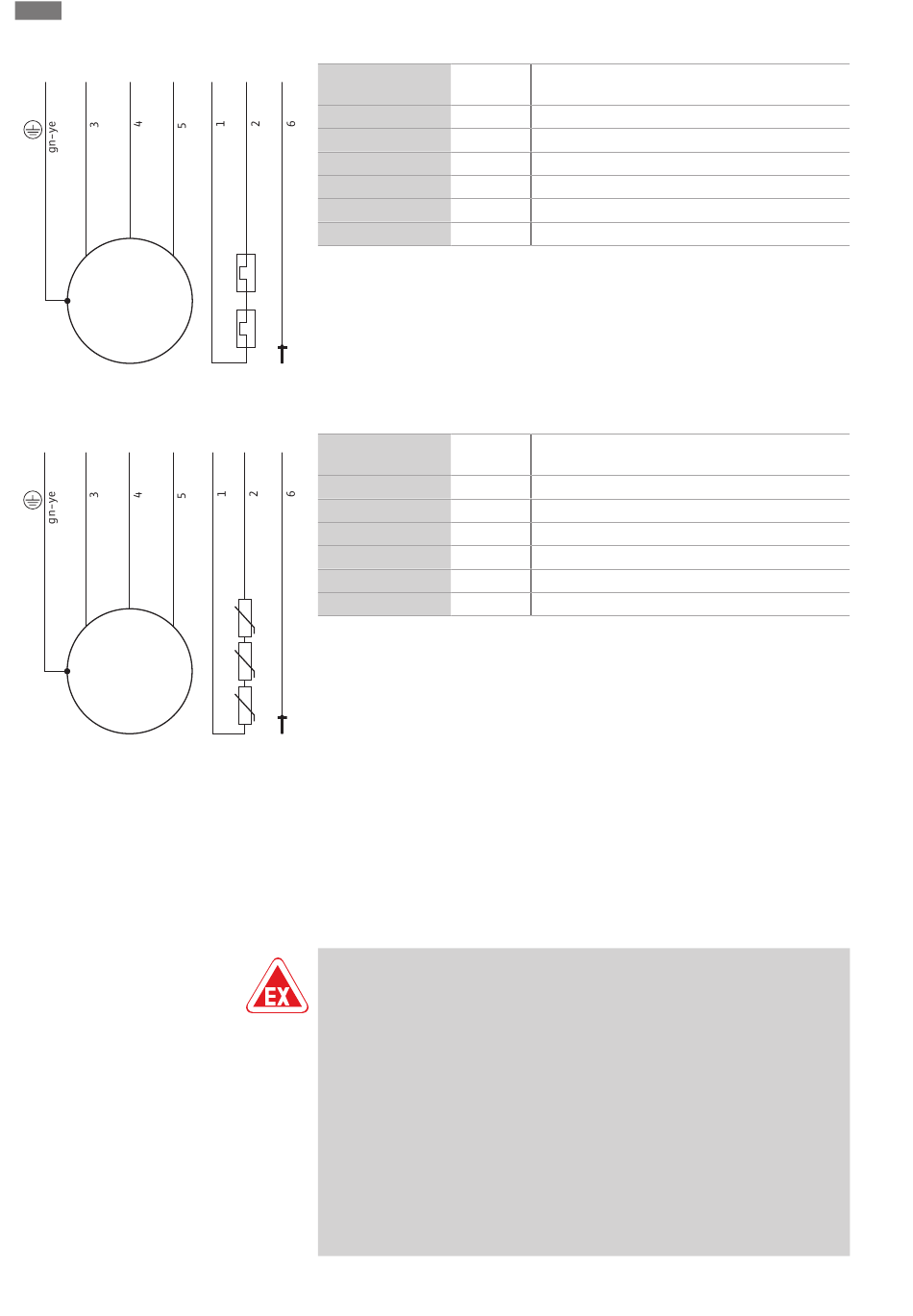

Fig. 8: Schema degli allacciamenti: Avviamento
diretto, sensore bimetallo
PE U V W
M 3~
Fig. 9: Schema degli allacciamenti: Avviamento
diretto, sensore PTC
6.5.5 Collegamento dispositivi di moni-
toraggio
350
Installazione e collegamenti elettrici
20 21 DK
Filo
1, 2
3
4
5
6
Verde/giallo (gn-ye) PE
10 11 DK
Filo
1, 2
3
4
5
6
Verde/giallo (gn-ye) PE
I dati precisi sul collegamento e la versione dei dispositivi di supervisione sono riportati
nello schema degli allacciamenti allegato. Far eseguire il collegamento elettrico sem-
pre da un elettricista esperto!
AVVISO! I singoli fili sono denominati secondo lo schema degli allacciamenti. Non ta-
gliare i fili! Non ci sono altre correlazioni tra la denominazione del filo e lo schema
degli allacciamenti.
PERICOLO
Pericolo di esplosione dovuto ad un collegamento errato!
Sussiste il pericolo di morte per esplosione in caso di collegamento errato dei dispo-
sitivi di monitoraggio in zone con pericolo di esplosione! Far eseguire il collegamento
sempre da un elettricista esperto. Se si impiega all'interno di zone con pericolo di
esplosione:
• Collegare il salvamotore termico mediante un relè amplificatore!
• Lo spegnimento da parte del limitatore di temperatura deve aver luogo con un
blocco di riattivazione! La riattivazione è possibile solo quando il tasto di sbloc-
co è stato azionato manualmente!
• Collegare l'elettrodo esterno (ad es. monitoraggio della camera di tenuta) me-
diante un relè amplificatore con un circuito elettrico a sicurezza intrinseca!
• Osservare le altre informazioni nel capitolo Protezione Ex in allegato alla presen-
ti istruzioni per l'uso!
Denomina- Morsetto
zione
20, 21 Supervisione avvolgimento motore
U L1
V L2
W L3
DK Supervisione vano motore
Terra
Denomina- Morsetto
zione
10, 11 Supervisione avvolgimento motore
U L1
V L2
W L3
DK Supervisione vano motore
Terra
