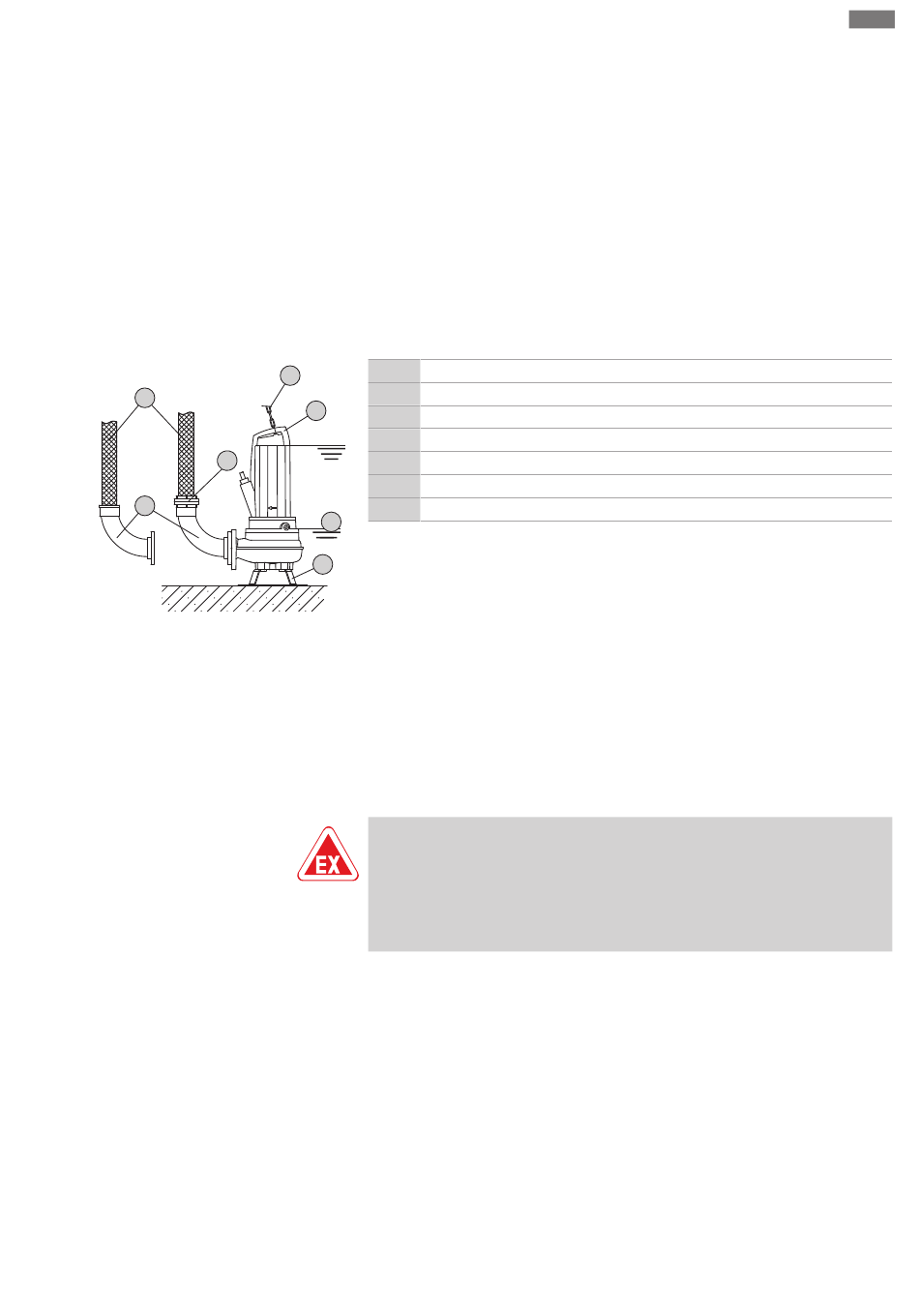

Fig. 6: Mokra montaža, prenosno
6.4.5 Nivojsko krmiljenje
6.4.6 Zaščita pred suhim tekom
Navodila za vgradnjo in obratovanje Wilo-Rexa CUT GE
Vgradnja in električni priklop
Pri prenosni montaži mora biti črpalka opremljena s podstavkom črpalke. Podstavek
črpalke zagotavlja minimalno potrebno razdaljo od dna v območju sesanja in omogoča
varno stojo na podlagi. S tem je v tem načinu montaže možno poljubno določanje
položaja v obratovalnem prostoru/mestu montaže. Da preprečite pogreznitev na
mehkih podlagah, je treba na mestu montaže uporabiti trdo podlago. Na tlačni strani je
priključena tlačna gibka cev. Pri daljšem obratovalnem času je treba črpalko trdno
pritrditi na tla. S tem se preprečijo vibracije in zagotovljen je miren tek z nizko obrabo.
POZOR! Če motor med obratovanjem izplava, potem upoštevajte način obratovanja
za nepotopljeno obratovanje (S2-30, S3 25 %*)!
* Če pred ponovnim vklopom zagotovite potrebno hlajenje motorja, je način
obratovanja S3 50 % dovoljen! Za zagotovitev potrebnega hlajenja je treba motor v
celoti potopiti za vsaj 1 minuto!
Delovni koraki
1 Podstavek črpalke
5
2 Koleno s cevnim priključkom ali fiksno spojko Storz
6
3 Cevna spojka Storz
S1
4 Tlačna gibka cev
5 Oprema za dviganje
6 Pritrdilna točka
S* Nepotopljen način obratovanja: Upoštevajte podatke na napisni ploščici!
S*
‡
Nameščen podstavek črpalke.
‡
1
Tlačni priključek pripravljen: Koleno s cevnim priključkom ali koleno s fiksno spojko
Storz nameščeno.
1. Opremo za dviganje s karabinom pritrdite na pritrdilno točko črpalke.
2. Dvignite črpalko in jo spustite v predvideni delovni prostor (jašek, jama).
3. Črpalko postavite na trdno podlago. POZOR! Pogreznitev je treba preprečiti!
4. Položite tlačno gibko cev in jo pritrdite na navedenem mestu (npr. pri odvodu).
NEVARNOST! Zaradi odtrganja oz. odstranitve tlačne gibke cevi lahko pride do
(težkih) telesnih poškodb! Tlačno gibko cev čvrsto pritrdite na odtok.
5. Primerno položite električne kable. POZOR! Ne poškodujte električnih kablov!
▶ Črpalka je nameščena, električar lahko izvede električno priključitev.
NEVARNOST
Nevarnost eksplozije zaradi napačne vgradnje!
Če je nivojsko krmiljenje nameščeno znotraj potencialno eksplozivnega območja,
mora biti dajalnik signala priključen preko ločilnih relejev za potencialno eksplozivna
območja ali Zener bariere. Pri napačni priključitvi obstaja nevarnost eksplozije!
Priključitev naj izvede električar.
Z nivojskim krmiljenjem se določajo trenutni polnilni nivoji in črpalka se glede na
polnilne nivoje samodejno vklopi in izklopi. Zaznavanje polnilnih nivojev je lahko
izvedeno z različnimi vrstami senzorjev (plovna stikala, meritve tlaka, z uporabo
ultrazvoka ali elektrod). Pri uporabi nivojskega krmiljenja je treba upoštevati naslednje
točke:
▪ Plovna stikala se lahko prosto premikajo!
▪ Minimalen dovoljen vodostaj ne sme biti presežen!
▪ Maksimalnega števila preklopov ni dovoljeno prekoračiti!
▪ Pri zelo nihajočem polnilnem nivoju priporočamo nivojsko krmiljenje z dvema merilnima
točkama. Tako je mogoče doseči večje razlike v preklopih.
Zaščita pred suhim tekom mora preprečevati, da črpalka obratuje brez črpanega medija
in da zrak vdre v hidravliko. V ta namen je treba s pomočjo dajalnika signala določiti
minimalni dovoljen polnilni nivo. Tako, ko dosežete predpisano mejno vrednost, mora
priti do izklopa črpalke in primernega sporočila. Zaščita pred suhim tekom lahko
prisotno nivojsko krmiljenje razširi za še eno dodatno merilno točko oz. lahko dela kot
