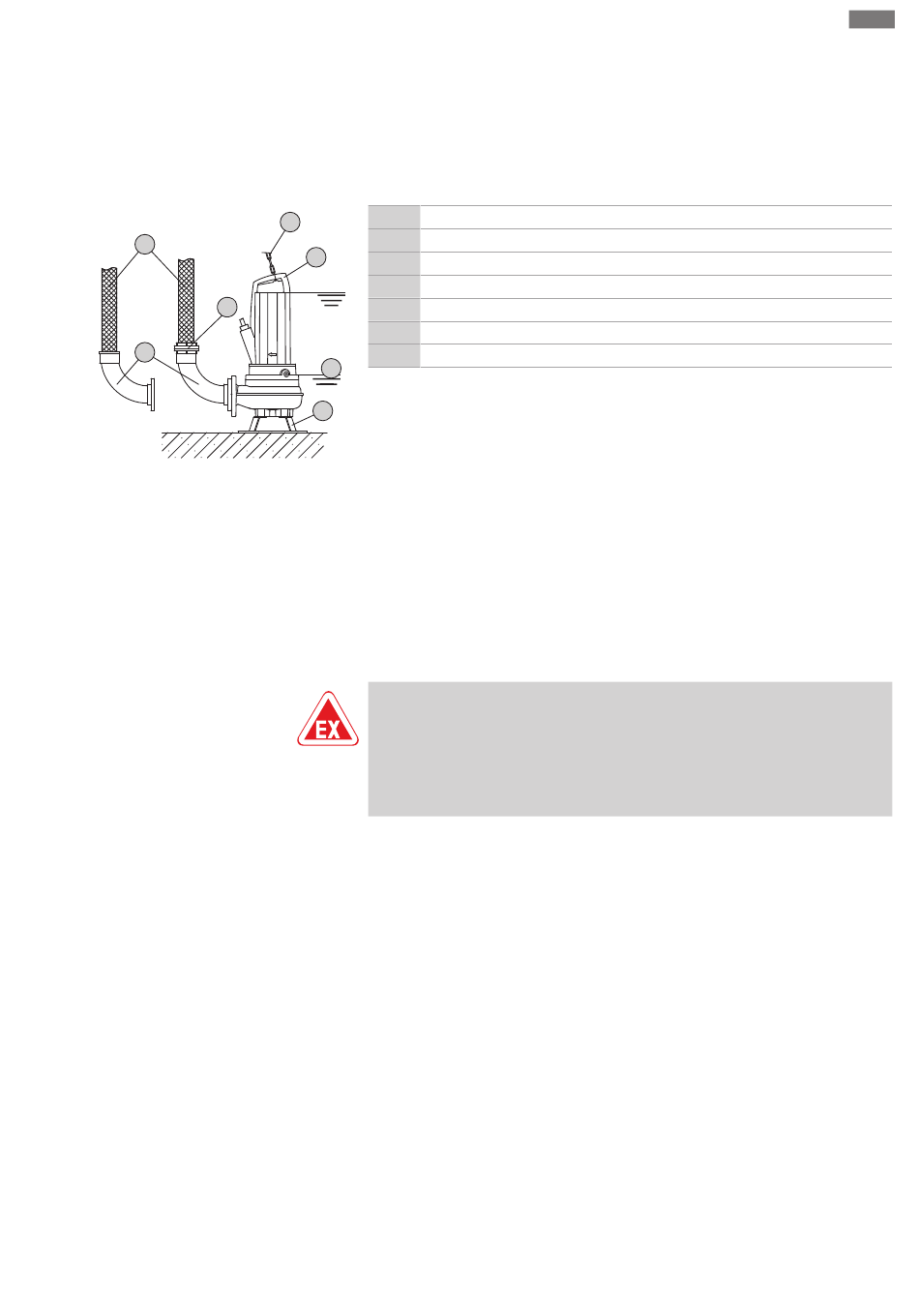

Fig. 6: Islak kurulum, taşınabilir
6.4.5
Seviye kumandası
6.4.6
Kuru çalışma koruması
Montaj ve kullanma kılavuzu Wilo-Rexa CUT GE
Montaj ve elektrik bağlantısı
DİKKAT! İşletme sırasında motor sudan çıkarılırsa, su altından çıkarılmış işletim için
işletim tipine (S2-30, S3 % 25*) uyulmalıdır!
* Yeniden çalıştırılmadan önce motorun yeterince soğuduğu garanti edilirse
S3 %50 işletim tipi kullanılabilir! Gerekli soğutmanın sağlanması için motorun en az
1 dakika boyunca komple daldırılmış olması gerekir!
Çalışma adımları
1
Pompa ayağı
5
2
Hortum bağlantılı veya Storz sabit kaplinli dirsek
6
3
Storz hortum kaplini
S1
4
Basınç hortumu
5
Kaldırma araçları
6
Bağlama noktası
S*
Su altından çıkarılmış işletim tipi: Tip levhasındaki bilgiler dikkate alınmalıdır!
S*
‡
Pompa ayağı monte edilmiştir.
‡
1
Basınç bağlantısı hazırdır: Hortum bağlantılı dirsek veya Storz kaplinli dirsek monte
edilmiştir.
1. Kaldırma aracını, askı gözü ile pompanın bağlama noktasına sabitleyin.
2. Pompayı kaldırın ve öngörülen çalışma yerine (kanal, çukur) indirin.
3. Pompayı sağlam bir zemine yerleştirin. DİKKAT! Batma oluşması önlenmelidir!
4. Basınç hortumunu döşeyin ve belirtilen yere (örn. çıkış) sabitleyin. TEHLİKE! Basınç
hortumunun kopması veya etrafa savrulması (ağır) yaralanmalara yol açabilir!
Basınç hortumunu, çıkışa güvenli bir şekilde sabitleyin.
5. Elektrik besleme hattını usulüne uygun olarak döşeyin. DİKKAT! Elektrik besleme
hattına zarar vermeyin!
▶ Pompa monte edildiğinde, elektrik teknisyeni elektrik bağlantısını gerçekleştirebilir.
TEHLİKE
Hatalı montaj nedeniyle patlama tehlikesi!
Seviye kumandası patlama tehlikesi olan bir yerde bulunuyorsa, sinyal vericinin
bağlantısı bir patlama koruması ayırma rölesi veya bir Zener bariyeri üzerinden
gerçekleştirilir. Hatalı bağlantı nedeniyle patlama tehlikesi oluşur! Bağlantının bir
elektrik uzmanı tarafından yapılmasını sağlayın.
Bir seviye kumandası ile güncel dolum seviyeleri tespit edilir ve pompa, dolum
seviyelerine bağlı olarak otomatik olarak açılır ve kapatılır. Burada dolum seviyesi, farklı
sensör türleri (şamandıra şalterleri, basınç ve ultrason ölçümleri veya elektrotlar)
aracılığıyla tespit edilir. Bir seviye kumandası kullanıldığında, aşağıdaki hususları dikkate
alın:
▪ Şamandıra şalterleri serbest hareket edebilmelidir!
▪ İzin verilen minimum su seviyesinin altında kalınmamalıdır!
▪ Maksimum kumanda sıklığı aşılmamalıdır!
▪ Çok dalgalanan dolum seviyelerinde, iki ölçüm noktası ile bir seviye kumandası önerilir.
Bununla birlikte daha büyük kumanda farkları elde edilebilir.
Kuru çalışma koruması, pompanın akışkansız çalıştırılmasını ve havanın hidroliğe nüfuz
etmesini önlemelidir. Bunun için izin verilen minimum dolum seviyesi bir sinyal
vericisinin yardımıyla belirlenebilir. Belirtilen limit değerine ulaşıldığında, pompa, ilgili
sinyal ile devre dışı bırakılmalıdır. Kuru çalışma koruması, mevcut seviye kumandaları ek
bir ölçüm noktasına genişletilebilir ve tek bir kapatma cihazı olarak çalışabilir. Sistem
emniyetine bağlı olarak pompanın yeniden açılması otomatik veya manuel olarak
gerçekleşebilir. Optimum işletim güvenliği için bir kuru çalışma koruması monte
edilmesini önerilir.
tr
