PE
U
V
W
M 3~

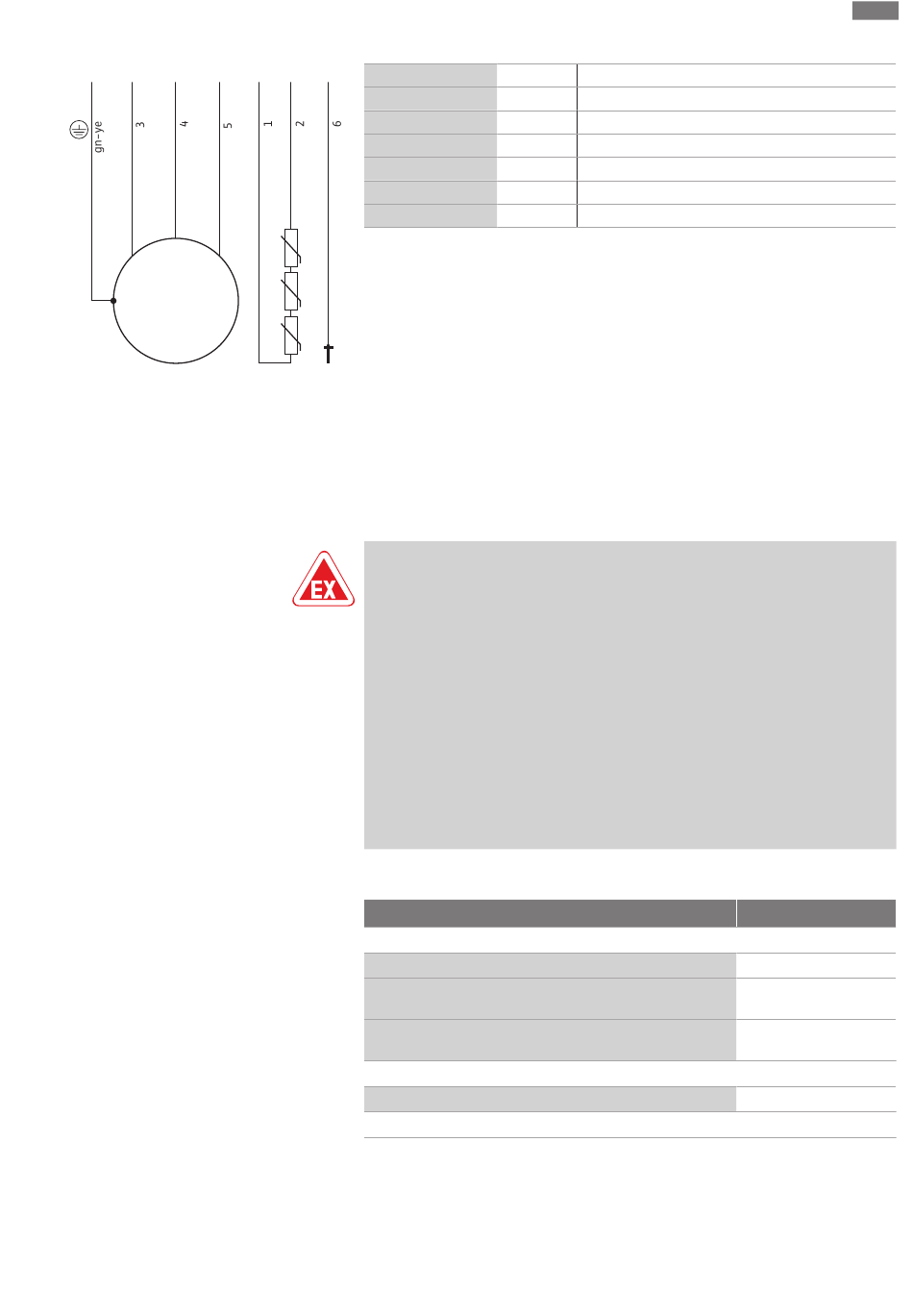

Fig. 9: Schéma pripojenia: Priamy štart, snímač
PTC
6.5.5
Pripojenie monitorovacích za-
riadení
6.5.5.1
Monitorovanie priestoru motora
(len motor P 13)
Návod na montáž a obsluhu Wilo-Rexa CUT GE
Inštalácia a elektrické pripojenie
10
11
DK
Žila
1, 2
3
4
5
6
Zelená/žltá (gn-ye)
Presné údaje pripojenia a vyhotovenia monitorovacích zariadení nájdete v priloženej
schéme zapojenia. Elektrické pripojenie musí vykonať vždy elektrikár!
OZNÁMENIE! Jednotlivé žily sú označené podľa schémy pripojenia. Žily neodstrihá-
vajte! Neexistuje žiadne ďalšie priradenie medzi označením žíl a schémou zapojenia.
NEBEZPEČENSTVO
Nebezpečenstvo výbuchu v dôsledku nesprávneho pripojenia!
Ak monitorovacie zariadenia nie sú správne pripojené, vo výbušnom prostredí vzniká
nebezpečenstvo ohrozenia života v dôsledku výbuchu! Pripojenie musí vykonať vždy
elektrikár. Pri používaní vo výbušných prostrediach platí:
• Tepelné monitorovanie motora pripojte prostredníctvom vyhodnocovacieho
relé!
• Vypnutie prostredníctvom obmedzenia teploty je nutné vykonať pomocou za-
blokovania opätovného zapnutia! Opätovné zapnutie bude možné až vtedy, keď
bolo odblokovacie tlačidlo stlačené ručne!
• Externú elektródu (napr. monitorovanie tesniacej komory) pripojte prostredníc-
tvom vyhodnocovacieho relé s iskrovo bezpečným prúdovým obvodom!
• Dodržte ďalšie informácie uvedené v kapitole o ochrane pred výbuchom v prílo-
he tohto návodu na obsluhu!
Prehľad monitorovacích zariadení:
Interné kontrolné zariadenia
Priestor motora
Vinutie motora: Obmedzovanie teploty
(1-obvodová kontrola teploty)
Vinutie motora: Regulácia teploty
(2-obvodová kontrola teploty)
Externé kontrolné zariadenia
Tesniaca komora
Legenda: − = nie je k dispozícii/možné, o = voliteľné, • = sériové
Všetky prítomné monitorovacie zariadenia musia byť vždy pripojené!
Elektródy pripojte prostredníctvom vyhodnocovacieho relé. Odporúčame použitie relé
„NIV 101/A". Prahová hodnota je 30 kOhm.
Označenie
Svorka
10, 11
Monitorovanie vinutia motora
U
L1
V
L2
W
L3
DK
Monitorovanie priestoru motora
PE
Uzemnenie
sk
P 13
•
•
o
o
883
