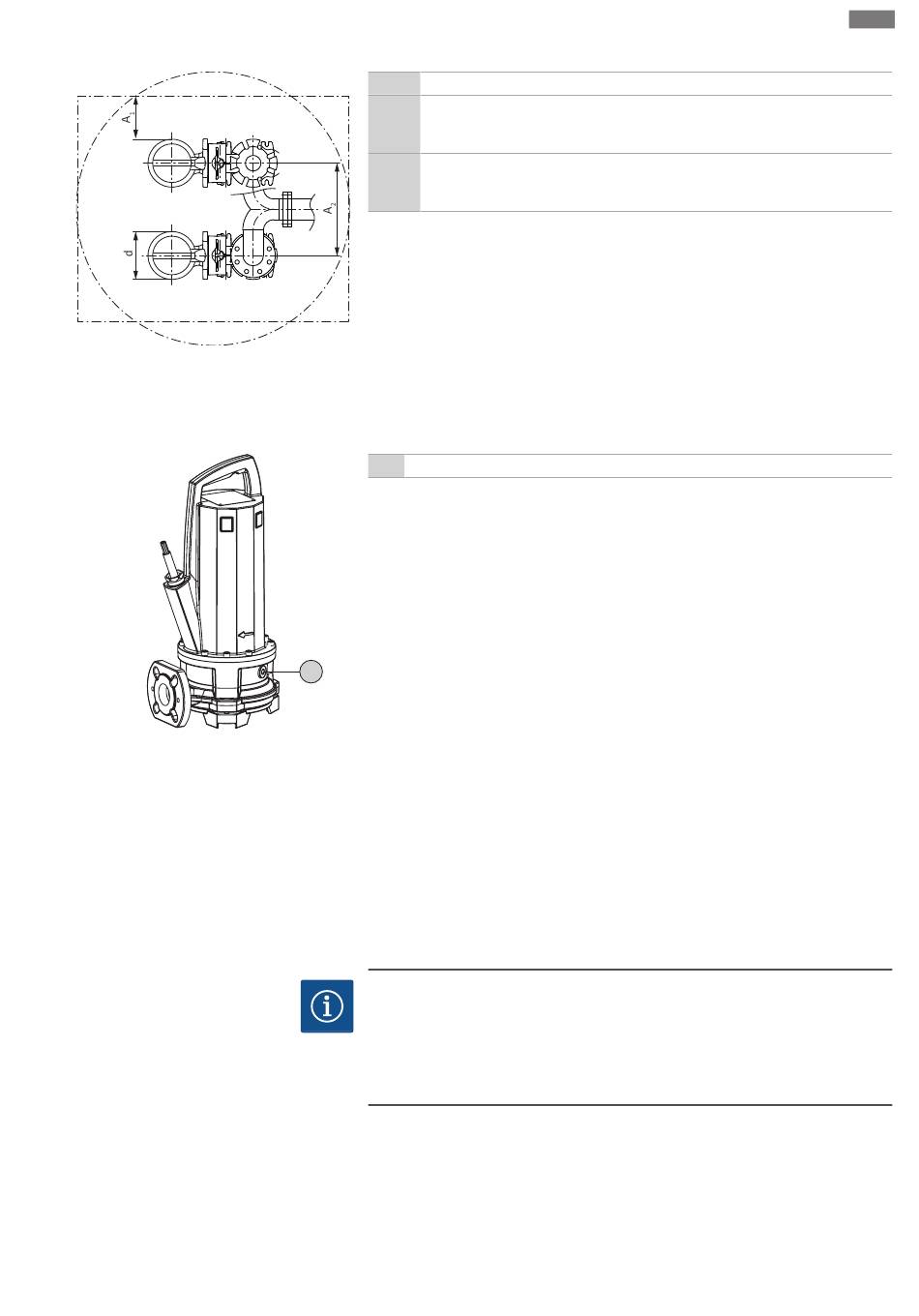

Fig. 3: Asgari mesafeler
6.4.2
Bakım çalışmaları
Fig. 4: Yağın kontrol edilmesi
6.4.3
Sabit ıslak kurulum
Montaj ve kullanma kılavuzu Wilo-Rexa CUT GE
Montaj ve elektrik bağlantısı
d
Hidrolik gövdesi çapı
Minimum duvar mesafesi:
A
- Dönüşümlü işletim: min. 0,3 × d
1
- Paralel işletim: min. 1 × d
Basınçlı boru hatları mesafesi
A
- Dönüşümlü işletim: min. 1,5 × d
2
- Paralel işletim: min. 2 × d
6 aydan uzun bir depolamadan sonra, montaj öncesinde yalıtım haznesindeki yağ
kontrol edilmelidir:
+/-
Yalıtım haznesi kapak vidası
‡
Pompa takılı değil.
‡
Pompa elektrik şebekesine bağlı değil.
‡
Koruyucu ekipman kullanılıyor!
1. Pompayı yatay olarak sağlam bir zemin üzerine yerleştirin. Vidalı kapak yukarıya
doğru bakar. UYARI! Ellerin ezilmesi tehlikesi. Pompanın devrilmemesini veya
kaymamasını sağlayın!
2. Vidalı kapağı çıkarın.
3. İşletme sıvısının toplanması için uygun bir hazne yerleştirin.
+/-
4. İşletme sıvısının boşaltılması: Açıklık aşağıya gelinceye kadar pompayı döndürün.
5. İşletme sıvısının kontrol edilmesi:
⇒ İşletme sıvısı berrak ise, işletme sıvısını yeniden kullanabilirsiniz.
⇒ İşletme sıvısı kirli (siyah) ise, yeni işletme sıvısı doldurun. İşletme sıvısını yerel
yönetmeliklere göre bertaraf edin!
⇒ İşletme sıvısında metal talaşlar varsa, yetkili servisi bilgilendirin!
6. İşletme sıvısının doldurulması: Açıklık yukarıya gelinceye kadar pompayı döndürün.
İşletme sıvısını açıklıktan doldurun.
⇒ İşletim sıvısı türü ve miktarına ilişkin verilere uyun! İşletim sıvısının yeniden
kullanımı sırasında, miktar da kontrol edilmeli ve gerekirse uyarlanmalıdır!
7. Kapak cıvatasını temizleyin, yeni bir sızdırmazlık halkası takın ve tekrar vidalayın.
Maks. sıkma torku: 8 Nm (5,9 ft·lb)!
DUYURU
Düşük su seviyesi nedeniyle basma sorunları
Akışkan seviyesi çok fazla düştüğünde, debinin kesilmesi meydana gelebilir. Ayrıca
hidrolikte, izin verilmeyen çalışma davranışlarına neden olabilecek hava yastıkları
oluşabilir. İzin verilen minimum su seviyesi hidrolik gövdesinin üst kenarına kadar
ulaşmalıdır!
Islak kurulumda, pompa akışkan içinde monte edilir. Bunun için bacaya bir asma
düzeneği monte edilmelidir. Asma düzeneğine, basınç tarafında müşteri tarafından
sağlanan boru hattı sistemi bağlanır, emiş tarafında ise pompa bağlanır. Bağlı boru hattı
sistemi kendinden destekli olmalıdır. Asma düzeneği, boru hattı sistemini
desteklememelidir!
DİKKAT! İşletme sırasında motor sudan çıkarılırsa, su altından çıkarılmış işletim için
işletim tipine (S2-30, S3 % 25*) uyulmalıdır!
tr
1037
