Wilo Rexa CUT GE Einbau- Und Betriebsanleitung Seite 467

4
3
2

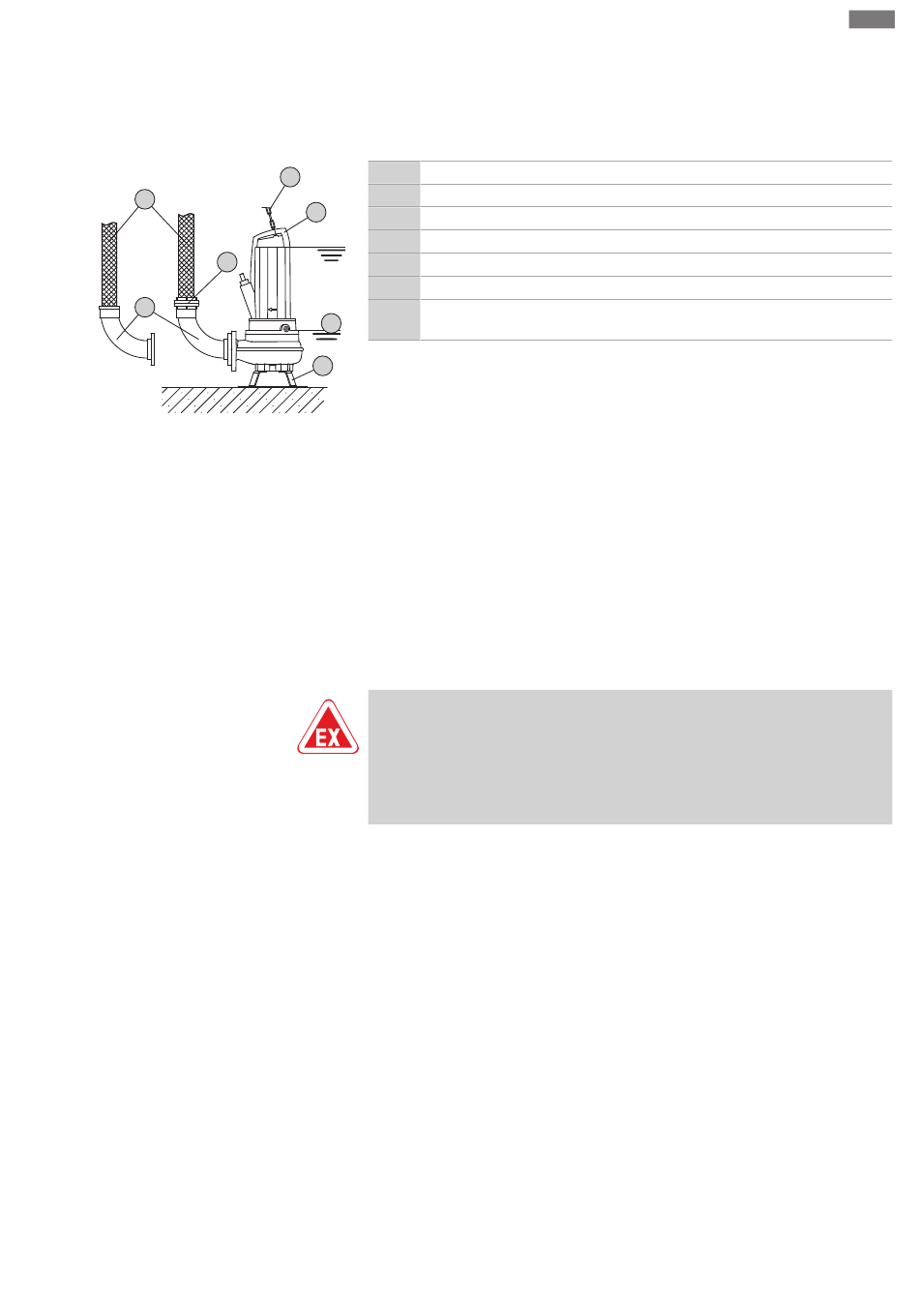

Fig. 6: Kilnojamasis panardinamas montavimas
6.4.5 Lygio valdymas
6.4.6 Apsauga nuo sausosios eigos
Montavimo ir naudojimo instrukcija Wilo-Rexa CUT GE
Instaliacija ir prijungimas prie elektros tinklo
*Darbo režimas S3 50 % leidžiamas, kai prieš pakartotinai įjungiant užtikrinamas
būtinas variklio aušinimas! Reikiamam aušinimui užtikrinti variklis turi būti visiškai
panardintas mažiausiai 1 min!
Darbo etapai
1 Laikančioji siurblio atrama
5
2 Vamzdžio alkūnė žarnai prijungti arba „Storz" žarnos mova
6
3 „Storz" žarnos mova
S1
4 Slėgio žarna
5 Kėlimo priemonė
6 Tvirtinimo taškas
Darbo režimas nepanardinus: laikykitės ant vardinės kortelės nurodytų
S*
S*
duomenų!
‡
Siurblio pagrindas sumontuotas.
1
‡
Slėginė jungtis parengta: sumontuota vamzdžio alkūnė žarnai prijungti arba
vamzdžio alkūnė su „Storz" mova.
1. Karabinu prikabinkite kėlimo priemonę prie siurblio tvirtinimo taško.
2. Siurblį pakelkite ir nuleiskite numatytoje naudojimo vietoje (šachtoje, duobėje).
3. Pastatykite siurblį ant tvirto pagrindo. PERSPĖJIMAS! Stenkitės išvengti jo
grimzdimo!
4. Nutieskite slėginę žarną ir pritvirtinkite nurodytoje vietoje (pvz., prie nutekėjimo
linijos). PAVOJUS! Nutrūkus arba atsijungus slėginei žarnai galima (sunkiai)
susižaloti! Slėgio žarna turi būti saugiai pritvirtinta prie nutekėjimo linijos.
5. Turi būti tinkamai nutiestas maitinimo kabelis. PERSPĖJIMAS! Nepažeiskite
maitinimo kabelio!
▶ Siurblys sumontuotas, taigi elektrikai gali atlikti prijungimo prie elektros tinklo
darbus.
PAVOJUS
Neteisingai sumontavus kyla sprogimo pavojus!
Jei lygio valdymo sistema yra sumontuota sprogioje aplinkoje, signalo daviklis turi
būti prijungiamas nuo sprogimo apsaugotomis skiriamosiomis relėmis arba
apsaugine rele. Netinkamai prijungus kyla sprogimo pavojus! Prijungimo darbus turi
atlikti kvalifikuotas elektrikas.
Naudojant lygio valdymo sistemą, nustatomi faktiniai skysčio kiekiai, o siurblys
įjungiamas ir išjungiamas automatiškai, atsižvelgiant į prisipildymo lygį. Skysčio kiekis
nustatomas įvairių tipų jutikliais (plūdiniu jungikliu, slėgio ir aukšto dažnio bangų
matavimo sistemomis arba elektrodais). Jeigu naudojamas lygio valdymas, turi būti
laikomasi šių reikalavimų:
▪ Plūdiniai jungikliai gali laisvai judėti!
▪ Vandens lygis negali būti mažesnis už minimalų vandens lygį!
▪ Draudžiama viršyti maksimalų perjungimų dažnį!
▪ Jeigu skysčio lygis stipriai svyruoja, rekomenduojama reguliuoti lygį naudojant du
matavimo taškus. Tokiu būdu galima pasiekti didesnius perjungimo skirtumus.
Apsaugos nuo sausosios eigos įtaisas turi užtikrinti, kad siurblys nebūtų
eksploatuojamas be darbinės terpės ir kad oras nepatektų į hidraulinę sistemą. Tam
reikia signalo davikliu nustatyti minimalų leistiną vandens lygį. Kai tik nurodyta riba
pasiekiama, siurblys turi būti išjungiamas, pateikiant atitinkamą pranešimą. Naudojant
apsaugos nuo sausosios eigos įtaisą prie esamų lygio reguliatorių galima pridėti
papildomą matavimo tašką arba jis gali veikti kaip savarankiškas išjungimo įtaisas.
Atsižvelgiant į įrenginio saugos sistemą, siurblį galima pakartotinai įjungti automatiniu
arba rankiniu būdu. Siekiant užtikrinti optimaliai saugų eksploatavimą,
rekomenduojama naudoti apsaugos nuo sausosios eigos įtaisą.
lt
467
