31. Skyv de monterte komponentene (X og Y) inn i enden på overgangen.
M M e e r r k k n n a a d d - - Posisjoner støtfangeren slik at humpen (AA) er nederst (Figur 17).
32. Innrett blokk med fast anslag (639000010244) (med gjennomgående hull) (W) med de monterte komponentene (X og Y)
og skyv den inn i enden på overgangen.
33. Gjenta trinn 26–28 for å montere og installere den andre støtfangeren.
34. Bruk en 3/16" sekskantnøkkel og installer de fire medfølgende pipehodeskruene (0004-662-000) (to på hver side) (Z) i
overgangen (Figur 16).
35. Inspiser visuelt hodeendens overgangsstøtfangere for å sikre at de er installert i flukt med ytterkanten på overgangen
uten tegn til feilinnretting eller feil installasjon.
36. Bruk en T25 Torx-skrutrekker og installer de to medfølgende knappehodeskruene (0004-665-000) (AB) for å feste den
medfølgende venstre hodeendestussen (639000010210) og den medfølgende høyre hodeendestussen
(639000010211) (AC) til overgangen (Figur 18).
NO 22
W
Z

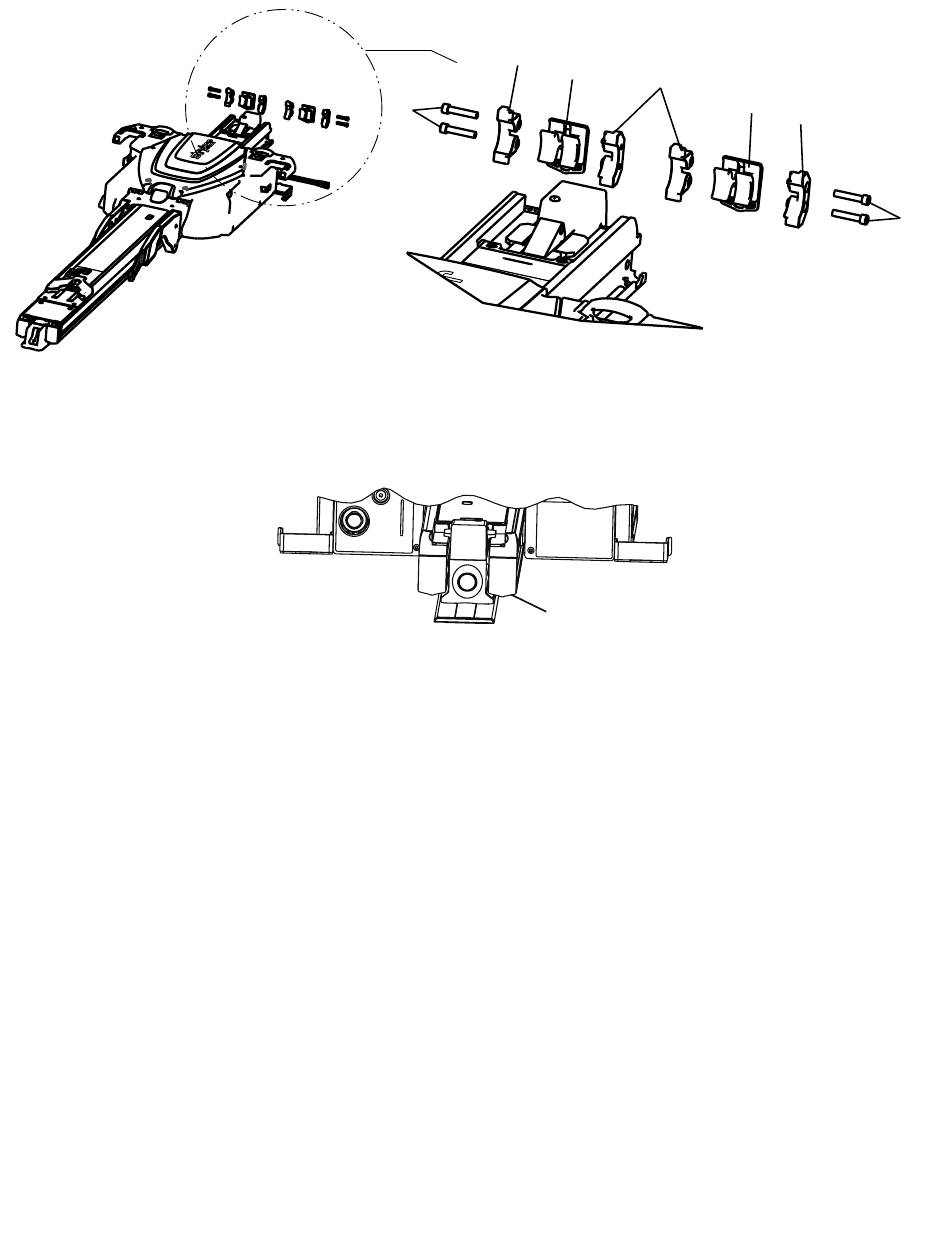

F F i i g g u u r r 1 1 6 6 – – M M o o n n t t e e r r s s t t ø ø t t f f a a n n g g e e r r b b l l o o k k k k e e n n
