3. Finn plasseringen for den første festebraketten for gulvplaten (6390-101-108) (Figur 4) (nær fotenden). Denne
plasseringen gir størst hjulklaring.
• Velg en annen plassering for gulvplatefestet for å flytte båren nærmere hodeenden i kjøretøyets pasientrom.
• Pass på at den ikke ligger lenger unna den første plasseringen enn verdien beregnet i trinn 2. La det være nok plass
til at bårebasen har klaring til kjøretøyets støtfanger.
• Vipp braketten (Figur 5) for å flytte monteringens plassering ytterligere 5 cm (2 tommer) mot hodeenden.

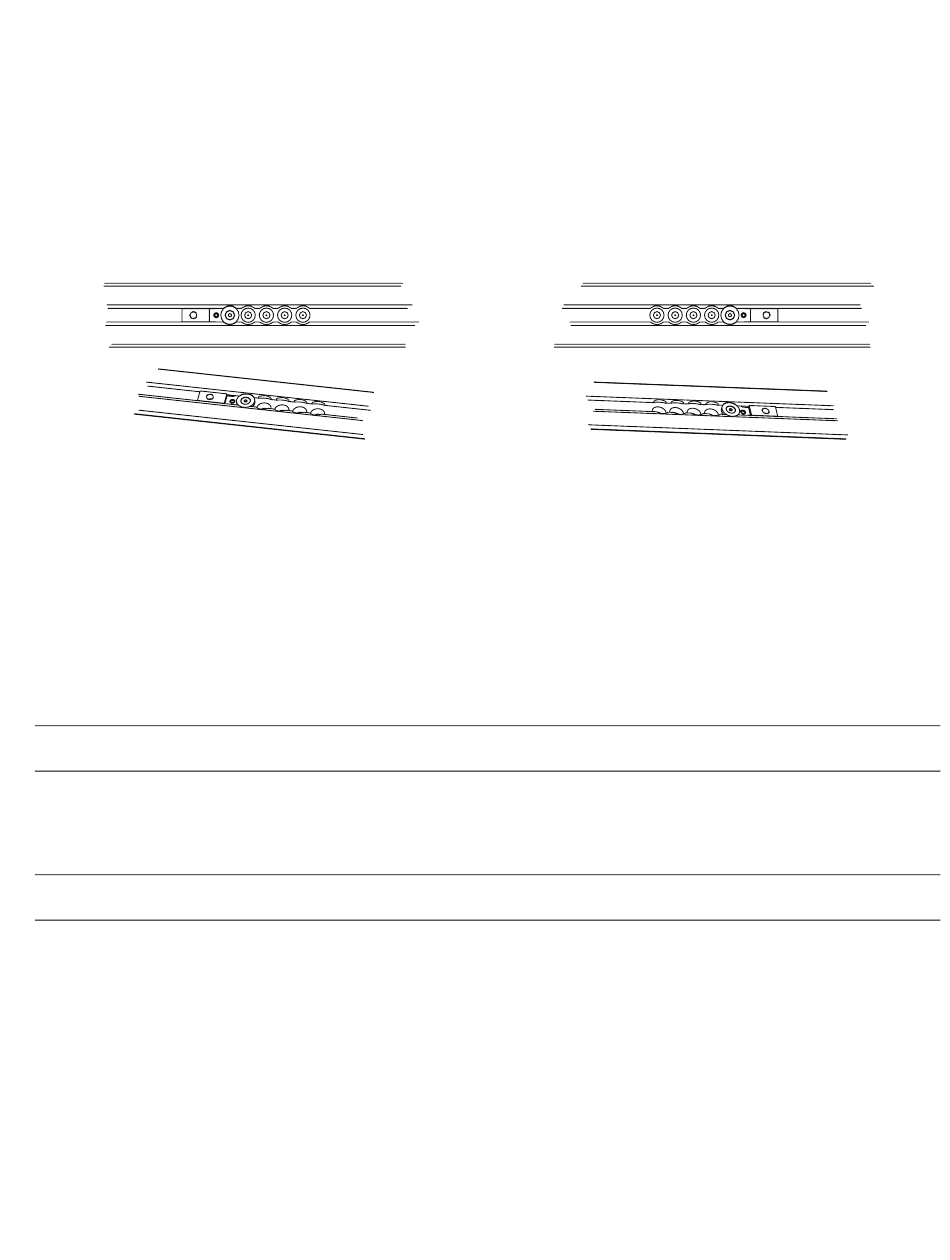

• Figur 4 viser hvor det er størst klaring mellom hjulet og støtfangeren. Figur 5 viser hvor klaringen mellom hjulet og
støtfangeren er minst, og utgjør en forflytning på 20,3 cm (8 tommer) fra det første stedet. Velg stedet som gir den
mest passende hjulklaringen for oppsettet ditt. I Figur 4 og Figur 5 nedenfor representerer (A) hodeenden av
kjøretøyets pasientrom, mens (B) representerer fotenden.
B
F F i i g g u u r r 4 4 – – S S t t ø ø r r s s t t h h j j u u l l k k l l a a r r i i n n g g
4. Bruk en 5/32" sekskantnøkkel og installer en senkskrue (0001-194-000) på holderen for festebraketten til under ankeret
(6390-001-110) for å feste gulvplatens festebrakett (6390-101-108).
5. Gjenta trinn 3 og 4 for de tre andre plasseringene i gulvplaten.
M M e e r r k k n n a a d d - - Plasseringen av disse tre festebrakettene for gulvplaten må stemme overens med plasseringen valgt i trinn
3.
6. Før anker-til-kjøretøy-kabelen (639000010135) inn i bunnen på ankeret og ut gjennom åpningen på siden av ankeret
(Figur 6).
7. Plasser ankeret over monteringshullene. Før all overflødig ledning tilbake gjennom den elektriske gummitetningsringen.
A A D D V V A A R R S S E E L L - - Tett alltid alle gjennomganger til utsiden av kjøretøyet for å hindre at det kommer eksos inn i kjøretøyets
pasientrom.
M M e e r r k k n n a a d d - - Plasser silikontetningen i den elektriske gummitetningsringen for å tette den elektriske gjennomgangen helt.
8. Plasser ankeret (C) forsiktig oppå gulvplaten (D) (Figur 6), og legg overflødig ledning i gulvplatelommen. Rett inn de fire
hullene med gulvplatens festebraketter.
F F O O R R S S I I K K T T I I G G - - Pass alltid på at ledningene hviler inne i gulvplatelommen og ikke klemmes av ankeret når ankeret
monteres.
NO 16
A
B
F F i i g g u u r r 5 5 – – V V i i p p p p e e b b r r a a k k e e t t t t e e n n
A
