Zubehör • Kabel

Kabelanschluss

Das SDL Kabel flex mit Extender muss in richtiger Richtung zwischen Industrie PC und Automation Panel 900
Displayeinheit angeschlossen werden. Zu diesem Zweck ist die Signalrichtung auf der Extender Unit abgebildet:
• Das Ende „SDL IN" mit dem Videoausgang des z.B. APC 820 (Monitor/Panel Ausgang) oder Panel OUT einer
AP900 AP Link Steckkarte verbinden.
• Das Ende „SDL OUT" mit dem Anzeigegerät z.B. Automation Panel 900 über Automation Panel Link Einsteckkarte
(Panel IN) anschließen.

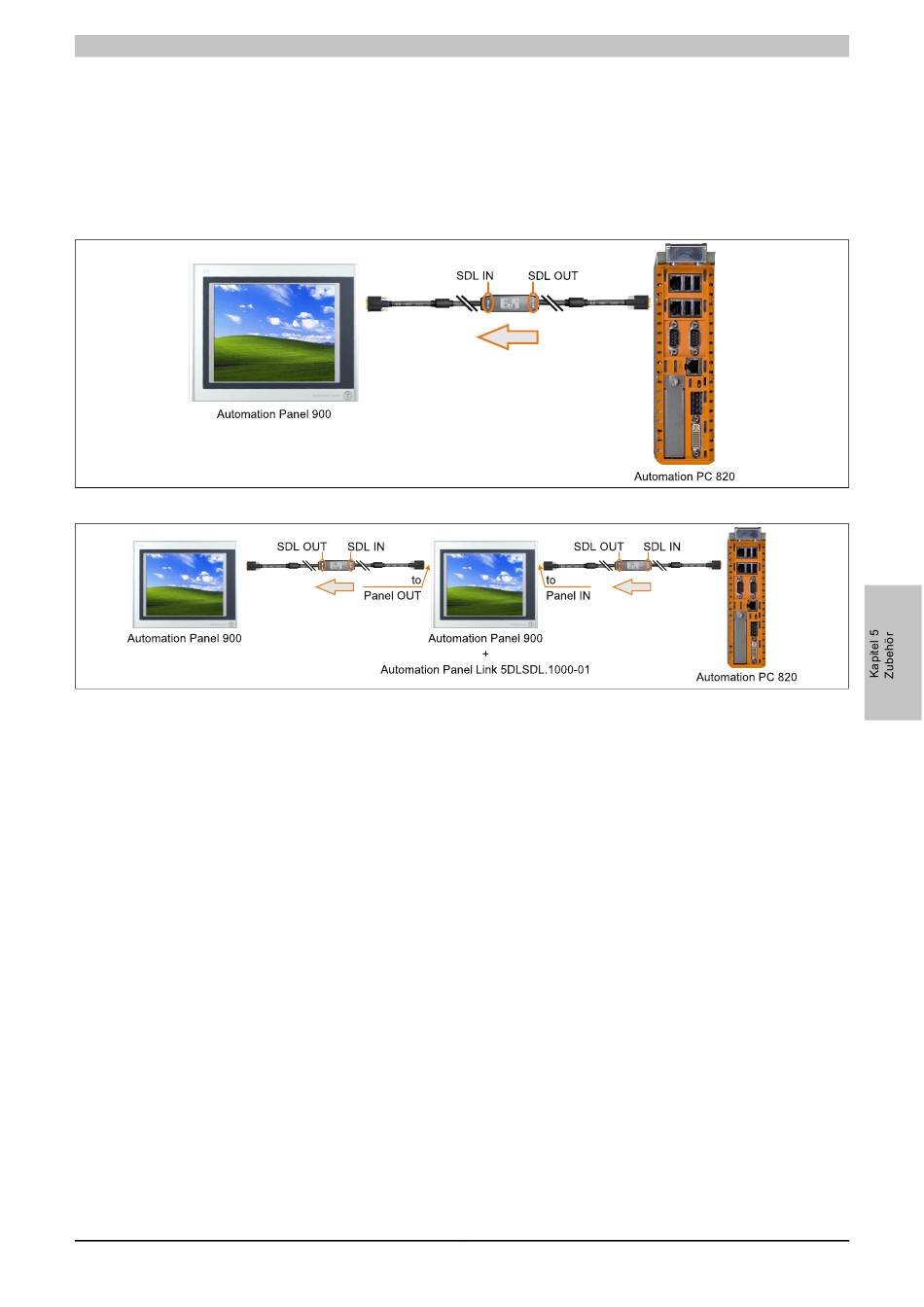

Abbildung 97: Beispiel für die Signalrichtung für das SDL Kabel flex mit Extender - APC820
Abbildung 98: Beispiel für die Signalrichtung Display - Display für das SDL Kabel flex mit Extender
Automation PC 510 Anwenderhandbuch V 1.01 179
