3.1.3 Montageart ändern (Montageplatte demontieren/montieren)
1. Die Zuleitung zum Automation PC spannungslos machen (Netzkabel abstecken). Allseitig und allpolig ab-
schalten.
2. Elektrostatische Entladung am Erdungsanschluss vornehmen.
3. Alle angeschlossenen Kabel abstecken.
4. Den Automation PC demontieren. Dazu die M5 Schrauben lösen und den Automation PC abnehmen.
5. Die in der nachfolgenden Abbildung 4 markierten Torxschrauben (T20) müssen gelöst werden.
6. Die Montageplatte abnehmen und für die gewählte Montageweise mit den vorhin gelösten Torxschrauben
(T20) wieder montieren (max. Anzugsdrehmoment 0,5 Nm).
7. Der Automation PC kann nun wieder montiert werden. Es ist auf geänderte Luftzirkulationsabstände, etc. zu
achten. Informationen dazu sind dem Abschnitt
Automation PC 2200 Anwenderhandbuch V 1.05 Originalbetriebsanleitung

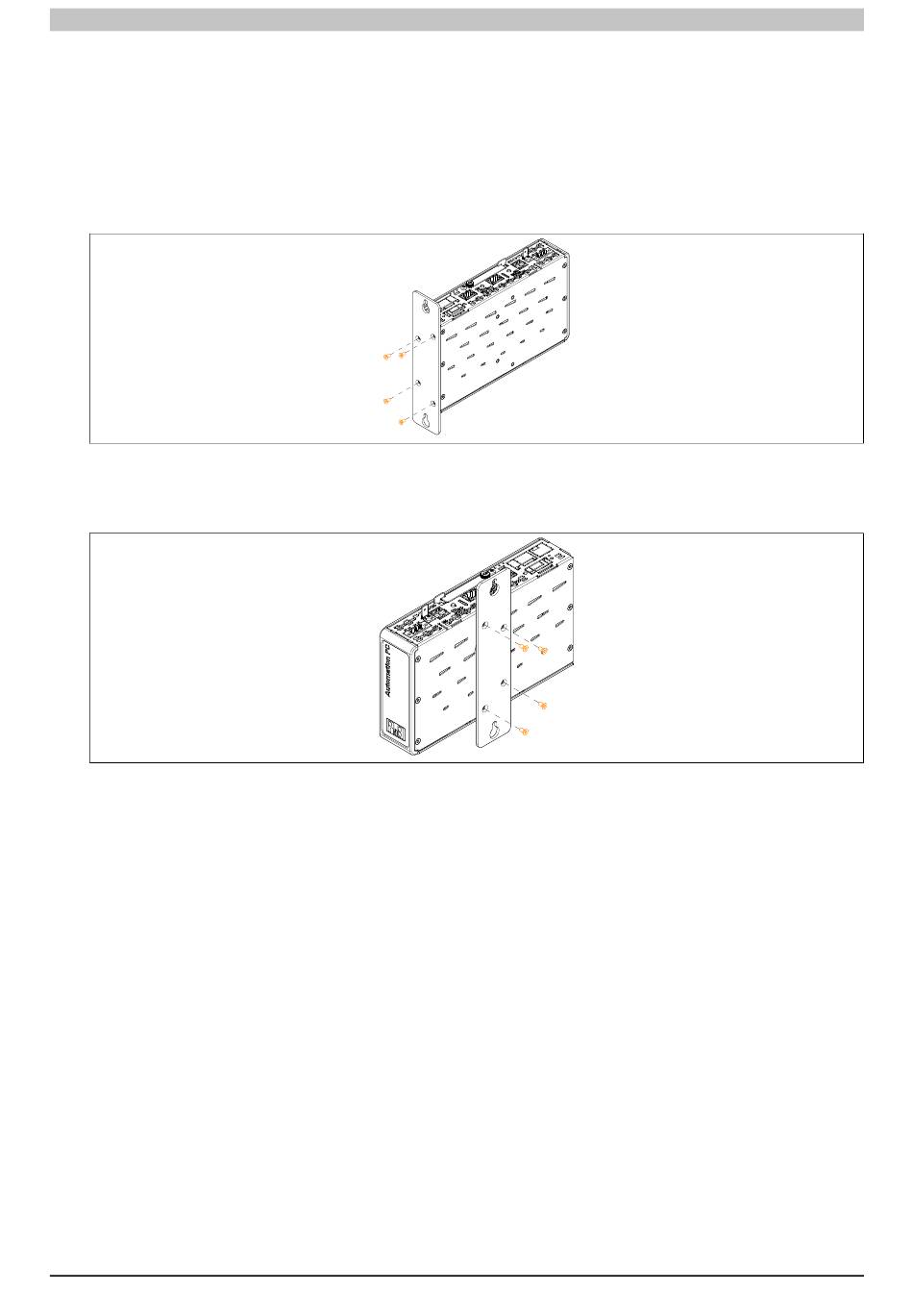

Abbildung 30: Torxschrauben lösen
Abbildung 31: Torxschrauben festziehen
"Mechanische Eigenschaften" auf Seite 21
Inbetriebnahme
zu entnehmen.
125
