Zubehör • Kabel

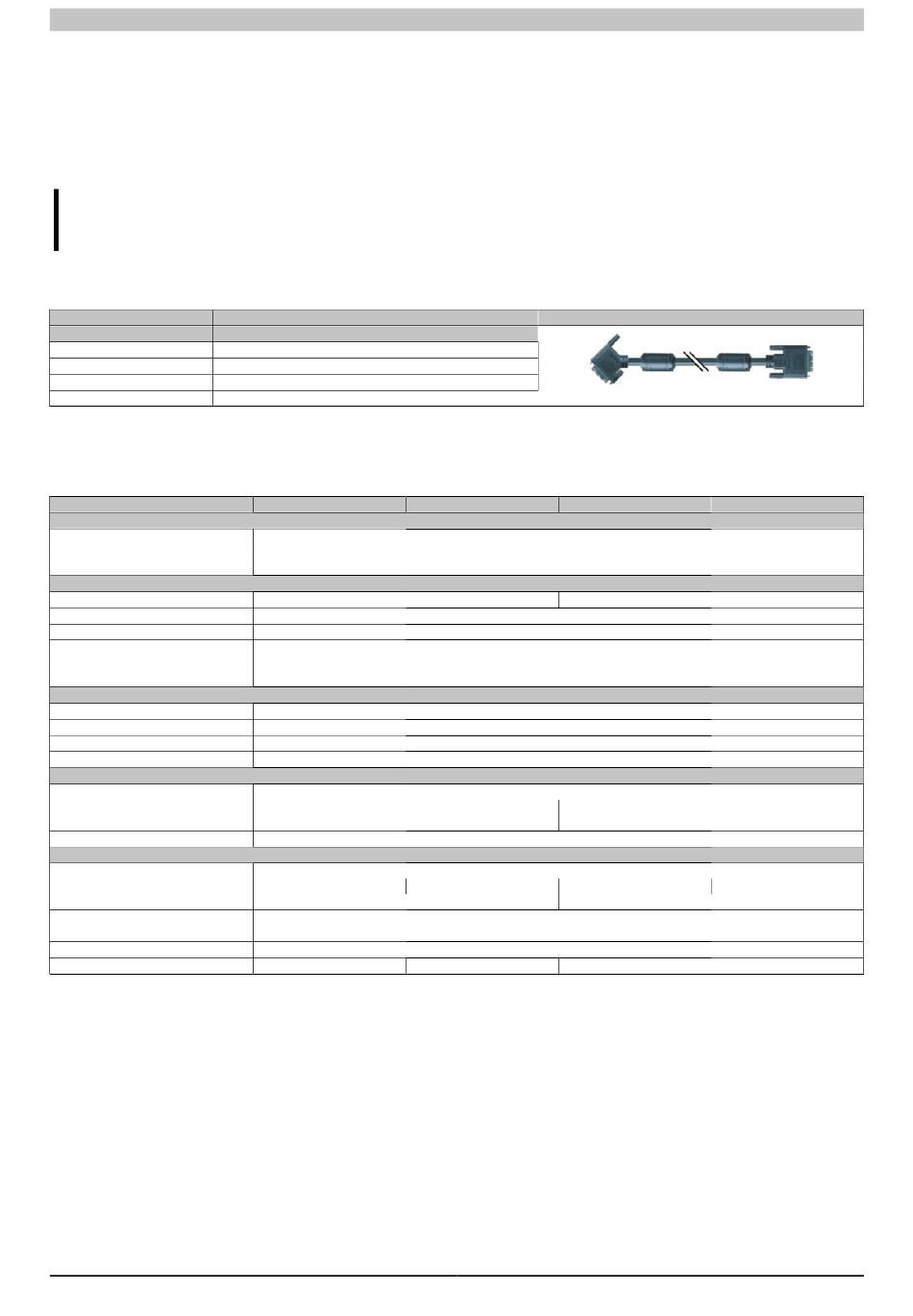

6.3 SDL Kabel mit 45° Stecker

6.3.1 5CASDL.0xxx-01

Allgemeines
Die SDL Kabel mit 45° Stecker 5CASDL.xxxx-01 sind für den Anwendungsfall einer starren Verlegung konzipiert.
Vorsicht!
An- und Abstecken des Kabels darf nur in spannungslosem Zustand erfolgen.
Bestelldaten
Bestellnummer Kurzbeschreibung
SDL Kabel 45° Anschluss
5CASDL.0018-01 SDL Kabel; 45° Anschluss, 1,8 m.
5CASDL.0050-01 SDL Kabel; 45° Anschluss, 5 m.
5CASDL.0100-01 SDL Kabel; 45° Anschluss, 10 m.
5CASDL.0150-01 SDL Kabel; 45° Anschluss, 15 m.
Tabelle 173: 5CASDL.0018-01, 5CASDL.0050-01, 5CASDL.0100-01, 5CASDL.0150-01 - Bestelldaten
Technische Daten
Produktbezeichnung
Allgemeines
Zertifizierungen
CE
c-UL-us
Kabelaufbau
Drahtquerschnitt
Schirm
Gesamtschirmung
Außenmantel
Material
Farbe
Steckverbindung
Typ
Steckzyklen
Kontakte
mechanischer Schutz
Elektrische Eigenschaften
Leiterwiderstand
AWG 24
AWG 28
Isolationswiderstand
Mechanische Eigenschaften
Abmessungen
Länge
Durchmesser
Biegeradius
feste Verlegung
Beweglichkeit
Gewicht
Tabelle 174: 5CASDL.0018-01, 5CASDL.0050-01, 5CASDL.0100-01, 5CASDL.0150-01 - Technische Daten
170
5CASDL.0018-01 5CASDL.0050-01
AWG 28
Kabelpaare einzeln, sowie Kabel gesamt
verzinntes Cu-Geflecht, optische Bedeckung > 85%
Metallhaube mit vercrimpter Zugentlastung
-
≤ 237 Ω/km
1,8 m ±30 mm 5 m ±50 mm
max. 9 mm
≥ 5x Kabeldurchmesser (Stecker - Ferrit und Ferrit - Ferrit)
bedingt flexibel; gilt von Ferrit - Ferrit (getestet 100 Zyklen bei 5x Kabeldurchmesser, 20 Zyklen / Minute)
ca. 300 g
5CASDL.0100-01
Ja
Ja
PVC
schwarz
2x DVI-D (24+1), male
100
vergoldet
min. 10 MΩ/km
10 m ±100 mm
ca. 590 g ca. 2800 g
Automation PC 510 Anwenderhandbuch V 1.01
Abbildung
5CASDL.0150-01
AWG 24
≤ 93 Ω/km
-
15 m ±100 mm
max. 11,5 mm
ca. 2860 g
