Technische Daten • Gesamtgerät

2.3 Leistungshaushalt

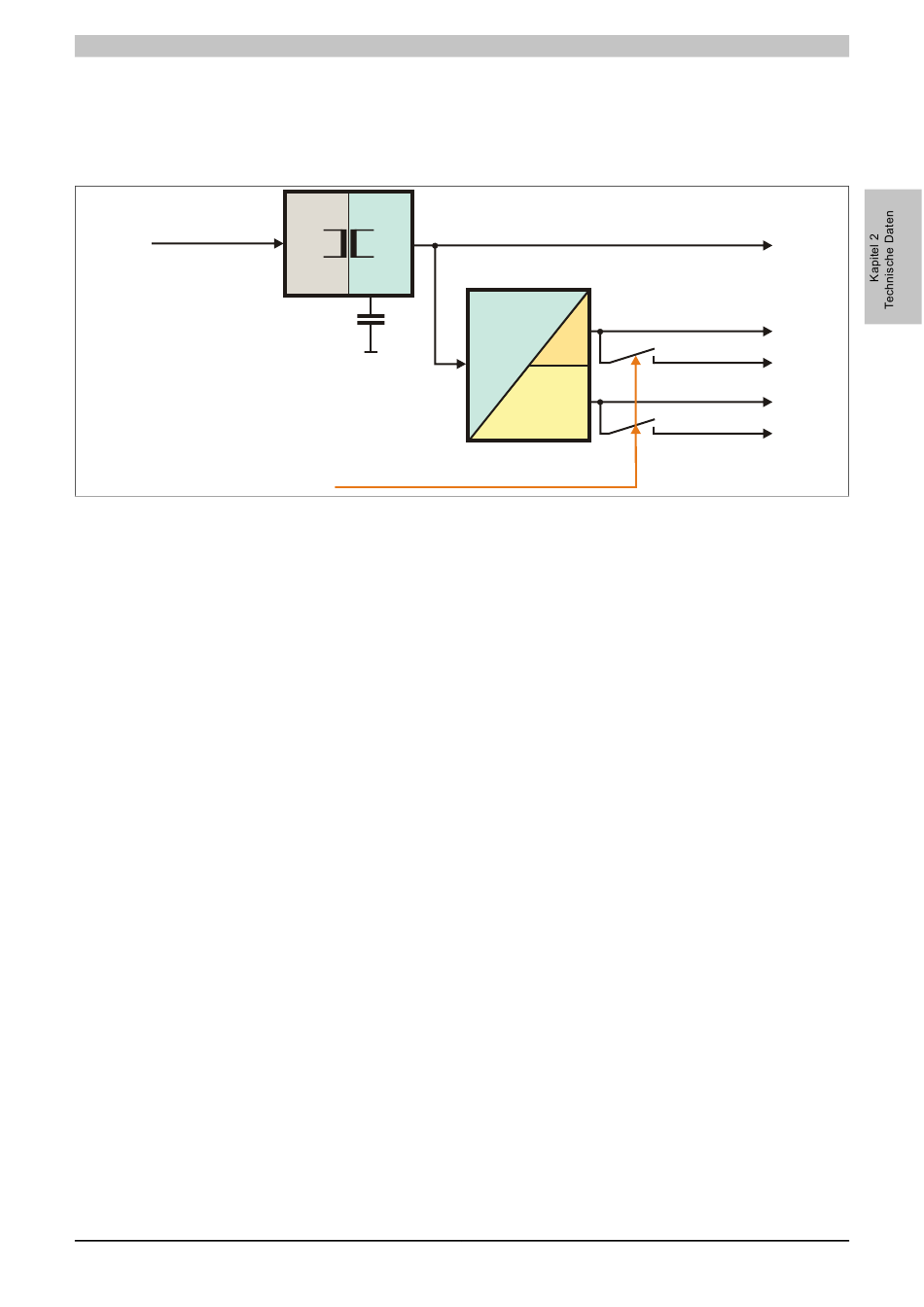

2.3.1 Blockschaltbild Spannungsversorgung

Das nachfolgende Blockschaltbild stellt den vereinfachten Aufbau der Spannungsversorgung für die Systemein-
heiten dar.
Versorgungsspannung
15V
24V 15V
+24 VDC
galvanisch
getrennt
3V3 Standby
Pufferungskondensatoren
15V
3V3
(für min. 10 ms)
3V3
5V Standby
5V
5V
Power Taster Ein
Abbildung 4: Spannungsversorgung für Systemeinheiten
Erläuterung
Aus der Versorgungsspannung werden durch einen DC/DC Wandler 15 V generiert. Diese galvanisch getrennten
15 V speisen weitere DC/DC Wandler, welche die restlichen Spannungen generieren.
Nach dem Einschalten des Systems (z.B. durch den Power Taster) werden die Spannungen 3V3 und 5 V am
System aktiv.
