Abbildung 93: 5Casdl.0Xxx-03 - Belegung; Tabelle 177: Aufbau Sdl Kabel Flex 5Casdl.0Xxx-03 - B&R Automation PC 510 Anwenderhandbuch

Aufbau
Element
DVI
USB
Daten
Steueradern
Kabelbelegung
Warnung!
Besteht der Wunsch sich selbst ein passendes Kabel zu bauen, so ist ein Kabel gemäß dieser Belegung
zu verdrahten.
Wird ein selbst gebautes Kabel verwendet, kann B&R keine Garantie für dessen Funktion übernehmen.
Für die bei B&R erhältlichen Kabel wird die Funktion gewährleistet.
DVI (24+1), male
16
8
24
1
17 9
TMDS Takt Abschirmung
TMDS Daten 0/XUSB1 Abschirmung
TMDS Daten 0+
TMDS Daten 1/XUSB0 Abschirmung
TMDS Daten 1+
TMDS Daten 2/SDL Abschirmung
TMDS Daten 2+
Automation PC 510 Anwenderhandbuch V 1.01
Belegung Querschnitt
TMDS Daten 0 26 AWG
TMDS Daten 1 26 AWG
TMDS Daten 2 26 AWG
TMDS Takt 26 AWG
XUSB0 26 AWG
XUSB1 26 AWG
SDL 26 AWG
DDC Takt 24 AWG
DDC Daten 24 AWG
+5 V 24 AWG
Masse 24 AWG
Hot Plug Detect 24 AWG
Tabelle 177: Aufbau SDL Kabel flex 5CASDL.0xxx-03
Anschlussbelegung
DVI (24+1), male
TMDS Takt - 24
TMDS Takt + 23
22
XUSB1+ 21
XUSB1- 20
19
18
TMDS Daten 0- 17
Hot Plug Detect
16
Masse 15
+5V 14
XUSB0+ 13
XUSB0- 12
11
10
TMDS Daten 1- 9
DDC Takt 7
DDC Daten 6
SDL+ 5
SDL- 4
3
2
TMDS Daten 2- 1
Gesamtschirm

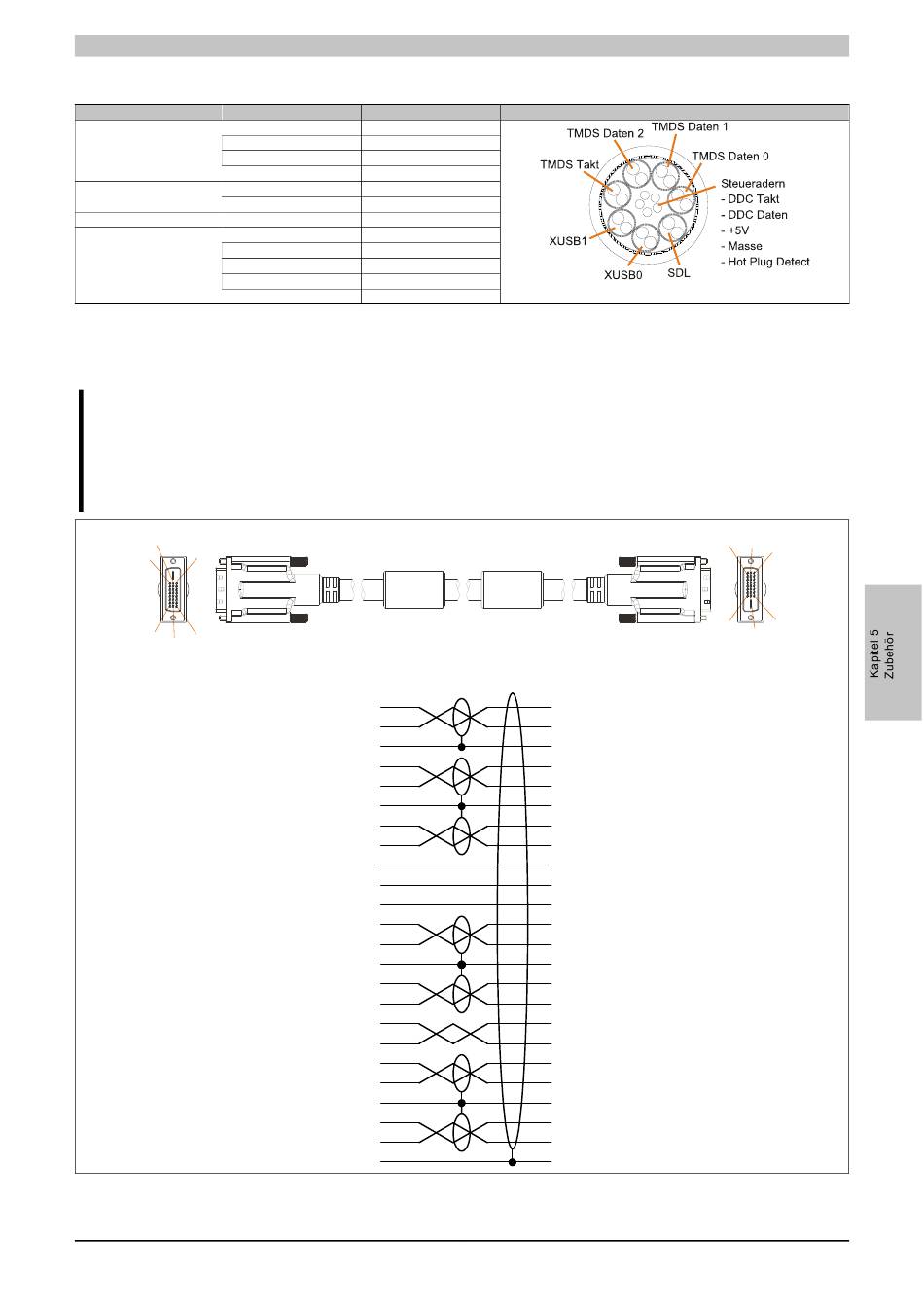

Abbildung 93: 5CASDL.0xxx-03 - Belegung
DVI (24+1), male
24 TMDS Takt -
23 TMDS Takt +
TMDS Takt Abschirmung
22
21 XUSB1+
20 XUSB1-
TMDS Daten 0/XUSB1 Abschirmung
19
18 TMDS Daten 0+
17 TMDS Daten 0-
Hot Plug Detect
16
15 Masse
14 +5V
13 XUSB0+
12 XUSB0-
TMDS Daten 1/XUSB0 Abschirmung
11
10 TMDS Daten 1+
9 TMDS Daten 1-
7 DDC Takt
6 DDC Daten
5 SDL+
4 SDL-
TMDS Daten 2/SDL Abschirmung
3
2 TMDS Daten 2+
1 TMDS Daten 2-
Gesamtschirm
