Inbetriebnahme • Montage

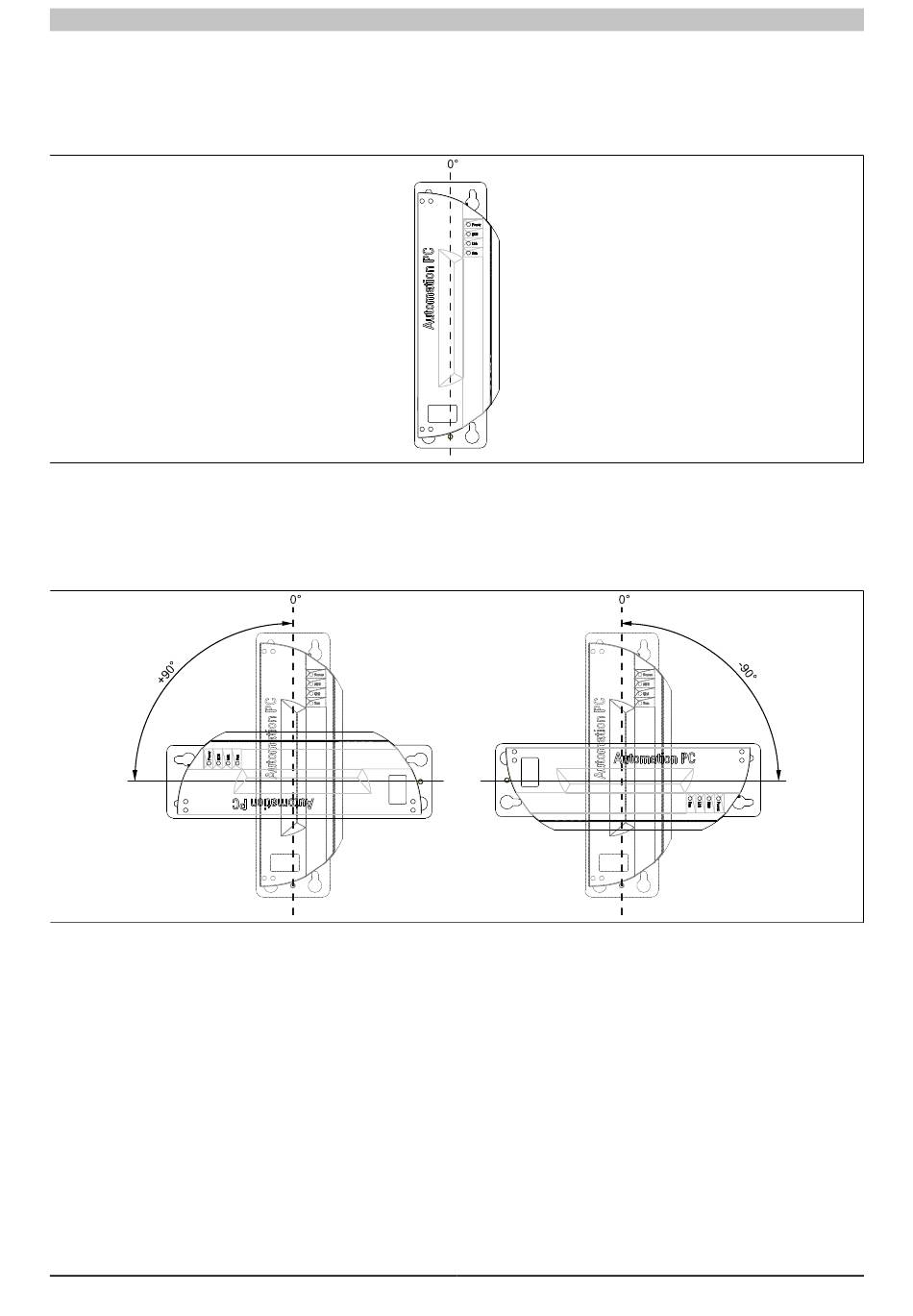

1.3 Einbaulagen
Die nachfolgenden Zeichnungen zeigen die spezifizierten Einbaulagen der Automation PC 510 Geräte.
1.3.1 Einbaulage 0°
Abbildung 15: Einbaulage 0°
1.3.2 Einbaulage 90°
Die maximale Umgebungstemperaturspezifikation bei einer Einbaulage von 90° (horizontal) muss um 5°C herab-
gesetzt werden.
Abbildung 16: Einbaulagen -90° und +90°
64
Automation PC 510 Anwenderhandbuch V 1.01
