1 Montage
Die Geräte werden mit den am Gehäuse befindlichen Befestigungslaschen montiert. Die Laschen sind für M5
Schrauben konzipiert.
Die genaue Position für die Befestigungsbohrungen kann aus der nachfolgenden Bohrschablone entnommen wer-
den.
1.1 Vorgehensweise
1. Den Schaltschrank mit den benötigten Bohrungen versehen. Die genaue Position für die Befestigungsboh-
rungen kann aus den Bohrschablonen entnommen werden.
2. Den B&R Industrie PC mit M5 Schrauben am Schaltschrank montieren.
1.2 Wichtige Informationen zur Montage
• Es müssen die klimatischen Umgebungsbedingungen beachtet werden.
• Das Gerät muss auf planer Oberfläche montiert werden.
• Das Gerät ist nur für den Betrieb in geschlossenen Räumen zugelassen.
• Das Gerät darf nicht direkter Sonnenbestrahlung ausgesetzt werden.
• Die Lüftungslöcher dürfen nicht verdeckt werden.
• Bei der Montage des Geräts sind unbedingt die zulässigen Einbaulagen zu beachten.
• Es ist darauf zu achten, dass die Wand oder das Schaltschrankblech das vierfache Gesamtgewicht des
Geräts tragen kann.
• Beim Anschluss von Kabeln (DVI, SDL, USB, etc.) ist auf den Biegeradius zu achten.
Automation PC 510 Anwenderhandbuch V 1.01
ø 5,4 passend
für M5 Schrauben
ø 11

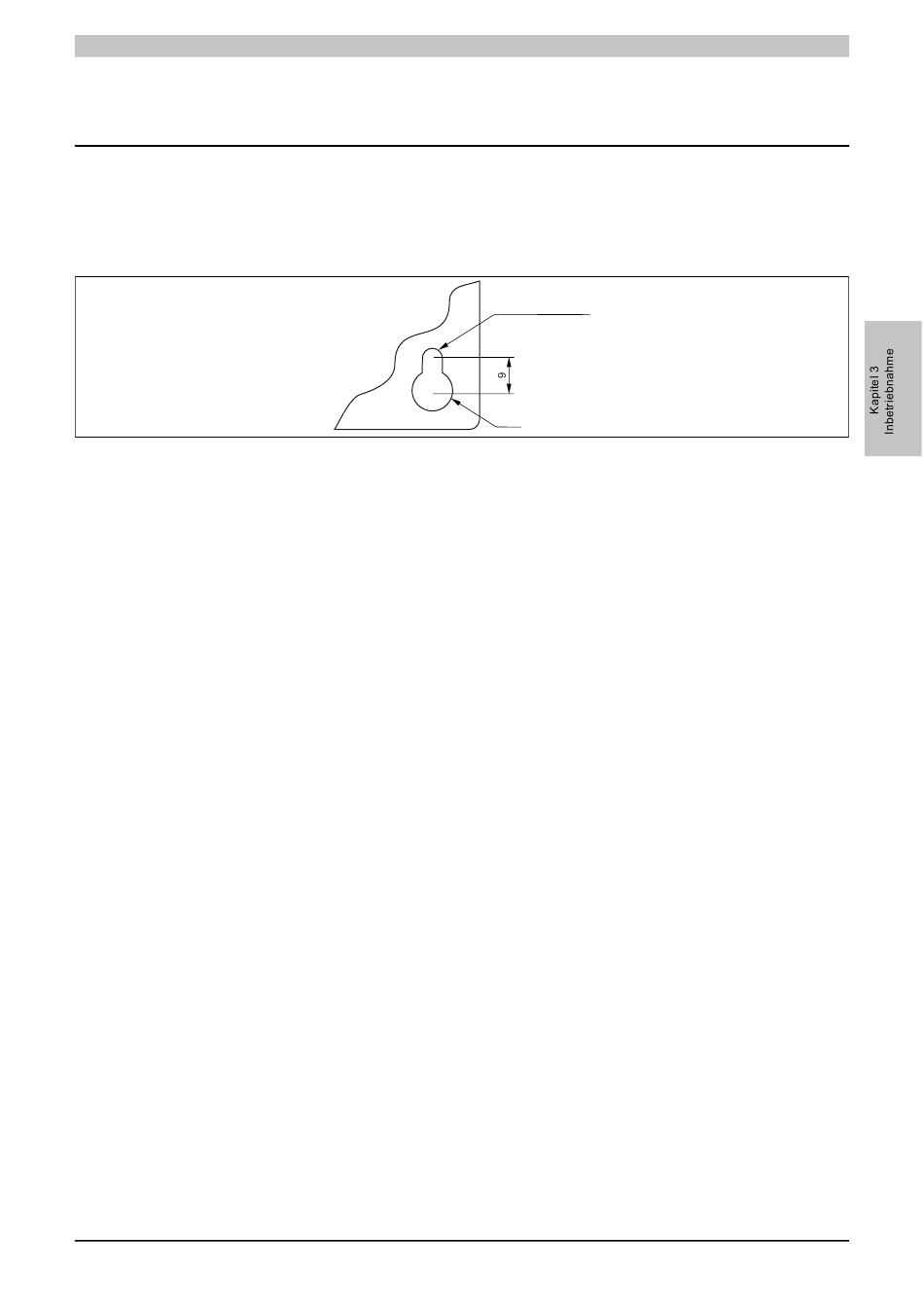

Abbildung 14: Befestigungslasche
