Technische Daten • Einzelkomponenten
Das Schalten der RTS Leitung muss für jedes Senden wie auch Empfangen vom Treiber durchgeführt werden, es
gibt keine automatische Rückschaltung. Dies kann nicht in Windows konfiguriert werden.
Bei großen Leitungslängen kann es durch den Spannungsabfall zu größeren Potentialdifferenzen zwischen den
Busteilnehmern kommen, die die Kommunikation behindern. Dies kann durch mitführen der Masseleitung verbes-
sert werden.
Die Leitungsenden der RS485 Schnittstelle sollten (zumindest bei größeren Leitungslängen bzw. größeren Über-
tragungsraten) abgeschlossen werden. Dazu kann in der Regel ein passiver Abschluss durch verbinden der Si-
gnalleitungen über jeweils einen 120 Ω Widerstand an den beiden Busenden verwendet werden.
Buslänge und Kabeltyp RS485
Die maximale Übertragungsrate von 115 kBit/s ist von der Kabellänge und vom verwendeten Kabeltyp abhängig.
Ausdehnung
1200 m
Vorzugsweise sollte das verwendete Kabelmaterial folgende Eigenschaften aufweisen bzw. nur geringfügig davon
abweichen um eine optimale Übertragungsrate zu erreichen.
RS485 Kabel
Signalleiter
Kabelquerschnitt
Aderisolation
Leiterwiderstand
Verseilung
Schirm
Groundleiter
Kabelquerschnitt
Aderisolation
Leiterquerschnitt
Außenmantel
Material
Eigenschaften
Gesamtschirmung
Abschlusswiderstand
Am I/O Board ist bereits ein Abschlusswiderstand RS485 TERM für die Serielle Schnittstelle COM2 integriert. Mit
einem Schalter zwischen Serieller Schnittstelle COM2 und Serieller Schnittstelle COM1 wird der Abschlusswider-
stand  zu-  oder  abgeschaltet.  Ein  aktivierter  Abschlusswiderstand  wird  durch  eine  gelb  leuchtende  LED  RS485
TERM angezeigt.
58

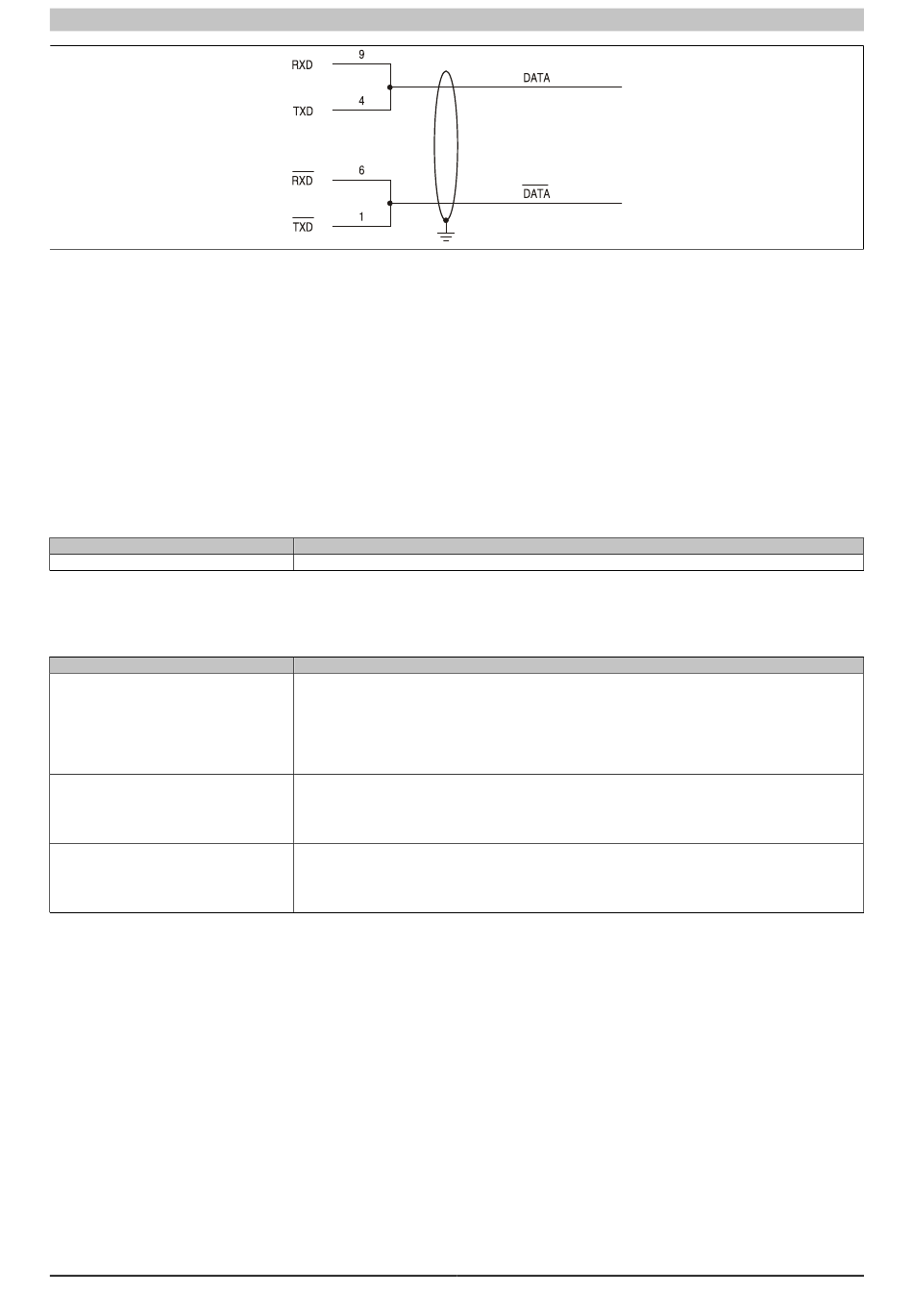

Abbildung 11: RS232/422/485 Interface - Betrieb im RS485 Modus
Tabelle 67: RS485 Buslänge und Übertragungsrate
Tabelle 68: RS485 Kabel Anforderungen
Übertragungsrate
typ. 115 kBit/s
Eigenschaft
4x 0,25 mm² (24AWG/19), verzinnte Cu-Litze
PE
≤ 82 Ω/km
Adern zum Paar verseilt
Paarschirmung mit Aluminiumfolie
1x 0,34 mm² (22AWG/19), verzinnte Cu-Litze
PE
≤ 59 Ω/km
PUR Mischung
halogenfrei
aus verzinnten Cu-Drähten
Automation PC 510 Anwenderhandbuch V 1.01
